Нотация dfd
Диаграммы потоков данных (Data Flow diagramming, DFD) используются для описания документооборота и обработки информации. Подобно IDEF0, DFD представляет модельную систему как сеть связанных между собой работ. Их можно использовать как дополнение к модели IDEF0 для более наглядного отображения текущих операций документооборота в корпоративных системах обработки информации.
DFD-модели описывают:
функции обработки информации (работы);
документы (стрелки, Arrow), объекты, сотрудников или отделы, которые участвуют в обработке информации;
внешние ссылки (external references), которые обеспечивают интерфейс с внешними объектами, находящимися за границами моделируемой системы;
таблицы для хранения документов (хранилище данных, data store).
При создании новой модели достаточно выбрать нужную нотацию в диалоговом окне, появляющемся при создании новой модели BPWin:

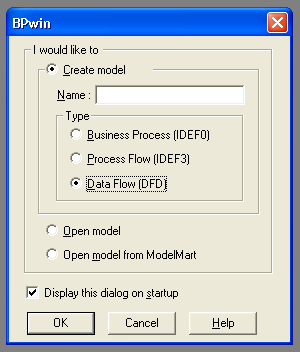

Рис. 35.Экранная форма для выбора нотации, в которой разрабатываться модель
Основная панель инструментов bPwin при работе в нотации dfd
Рис. 36. Панель инструментов нотации DFD
Таблица 8
Основные элементы панели инструментов при работе в нотации dfd
Название |
Описание |
Pointer Tool |
используется для выбора и определения позиции объектов, добавленных в диаграмму |
Activity Box Tool |
используется для установки блоков в диаграмме |
Precedence Arrow Tool |
используется, чтобы устанавливать дуги в диаграмме |
Squiggle Tool |
используется для создания тильды (Squiggle), которая соединяет дугу с ее названием |
External reference Tool |
используется для создания внешней сущности |
Data store Tool |
используется для создания хранилища данных |
Text Tool |
используется для создания текстовых блоков |
Diagram Dictionary Edition |
открывает диалоговое окно Diagram Dictionary Editor, где можно перейти на какую-либо диаграмму или создать новую диаграмму |
Go to Sibling Diagram |
используется для отображения следующей диаграммы того же уровня |
Go to Parent Diagram |
переход на родительскую диаграмму |
Go to Child Diagram |
переход на дочернюю диаграмму |
Таблица 9
Графическое изображение элементов в dfd-модели
-
Название
Внешняя сущность
Хранилище данных
Функциональный блок
Стрелки (потоки данных)
Пример DFD-модели представлен на рис.37.

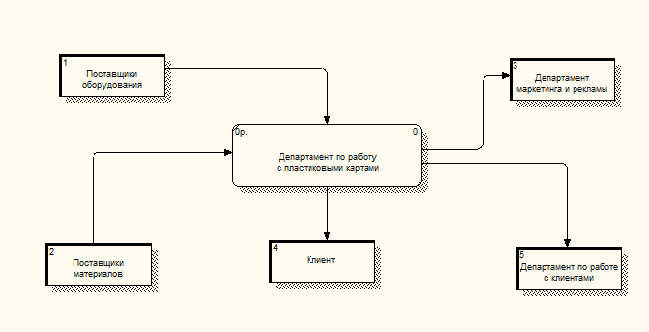

Рис. 37. Пример DFD-диаграммы
При декомпозиции в диалоговом окне «Activity Box Count» выберите количество работ 2 и нотацию DFD.
Рис. 38. Экранная форма для выбора нотации и количества уровней декомпозиции
Задание 1 . Разработать модель «Организация учебного процесса в ВУЗе»
Задание 2. Разработать модель «Производство продукции» (Предметная область на выбор студента), провести декомпозицию на нескольких уровнях иерархии.
Задание 3. Провести стоимостной анализ (АВС-анализ ) всех процессов, функций, операций производственной деятельности предприятия (Предметная область выбирается студентом самостоятельно), можно воспользоваться моделями, разработанными в задании 2.
Задание 4. Разработать модель в нотации IDEF3, можно воспользоваться моделями, разработанными в задании 1 или 2.
