.pdfЗгідно з (1.18) потужність в індуктивності додатна, якщо струм зростає з
часом: di / dt >0 . |
Це означає накопичення енергії |
магнітного поля в |
індуктивності. При |
di / dt <0 потужність є від’ємною, |
тобто індуктивність |
віддає енергію. Енергія магнітного поля в індуктивності, відповідно до (1.19), завжди додатна, причому пропорційна індуктивності і квадрату струму. У разі постійного струму (i = I =const) напруга і потужність в індуктивності дорівнюють нулю, тобто індуктивність є ділянкою кола з нульовим опором (ділянка кола короткозамкнена). При цьому індуктивність відрізняється від
провідника тим, що в ній накопичена енергія WL = LI 2 2 .
Порівнюючи основні співвідношення для індуктивності та ємності, можна помітити, що при заміні L на C, u на i, а i на u у всіх виразах для індуктивності виходять відповідні вирази для ємності. Є справедливим і зворотний перехід. Така відповідність називається подвійністю або дуальністю елементів L і С. Дуальними є також елементи «опір» і «провідність».
1.5.4 Взаємна індуктивність
Взаємна індуктивність (взаємоіндукція) характеризує фізичні процеси в двох або більше ідеалізованих котушках самоіндукції, що мають спільне магнітне поле.
На рис.1.7 − 1.8 показані такі види магнітних потоків двох ідеалізованих індуктивно зв'язаних котушок: Φ11, Φ22 – магнітні потоки самоіндукції,
викликані в котушках власними струмами; Φ21, Φ12 – магнітні потоки взаємоіндукції, викликані в кожній з котушок струмом іншої котушки; Φ1, Φ2
–повні магнітні потоки, викликані струмами в обох котушках; Φ1S =Φ11 −Φ12 ,
Φ2S =Φ22 −Φ21 – магнітні потоки розсіяння котушок.
Φ1 = Φ11 + Φ21 |
L1(N1) |
|
Φ2S L2 (N2 ) |
Φ2 = Φ22 + Φ12 |
|||
Φ |
21 |
|
|
|
|
|
Φ22 |
|
|
|
|
|
|
Φ12 |
|
Φ |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(•) |
uL1 |
i1 |
(•) |
u |
L2 |
i2 |
|
|
Φ1S |
|
|
||||
|
|
|
|
|
|
Рисунок 1.7 – Узгоджене увімкнення індуктивно зв’язаних котушок
Залежно від способу намотування витків котушок і напрямів струмів у них повні магнітні потоки Φ1, Φ2 є або сумою (рис.1.7)
Φ1 = Φ11 +Φ21; |
Φ2 = Φ22 +Φ12 , |
(1.20) |
або різницею (рис.1.8) |
|
|
Φ1 = Φ11 −Φ21; |
Φ2 = Φ22 −Φ12 |
(1.21) |
Основи теорії кіл, сигналів та процесів в СТЗІ. Ч.1 |
21 |
відповідних магнітних потоків самоіндукції і взаємоіндукції.
Увімкнення котушок, коли магнітні потоки самоіндукції і взаємоіндукції підсумовуються, називають узгодженим увімкненням. Якщо магнітні потоки самоіндукції і взаємоіндукції віднімаються, то увімкнення котушок називають зустрічним. Слід підкреслити, що поняття «увімкнення котушок означає не електричне з'єднання котушок, а взаємодію їх магнітних потоків.
Φ1 = Φ11 − Φ21 |
L1(N1) |
|
Φ2S |
L2 (N2 ) |
Φ2 = Φ22 − Φ12 |
|
Φ |
21 |
|
|
|
|
Φ22 |
|
|
|
|
|
Φ12 |
|
Φ |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
i1 |
|
i2 |
uL2 |
|
|
(•) |
uL1 |
Φ |
(•) |
|
|
|
|
|
|
1S |
|
|
Рисунок 1.8 – Зустрічне увімкнення індуктивно зв’язаних котушок |
Щоб визначити характер увімкнення індуктивно зв'язаних котушок, прийнято виділяти так звані однойменні затискачі, які позначають зірочками або точками (рис.1.7, 1.8). Надалі однойменні затискачі позначатимемо зірочками. Введення таких затискачів дозволяє зображати схеми з індуктивно зв'язаними котушками без позначення напрямів намотування їх витків.
Однаковий напрям струмів індуктивно зв'язаних котушок відносно їх однойменних затискачів відповідає узгодженому увімкненню, протилежні напрями струмів відносно однойменних затискачів − зустрічному.
За відсутності розсіювання у витках кожної з котушок їх повні потокозчеплення, враховуючи співвідношення (1.14), (1.20) і (1.21), становитимуть:
для першої котушки |
Ψ1 = N1Φ1 = N1Φ11 ± N1Φ21 = Ψ11 ±Ψ21 ; |
(1.22) |
для другої котушки |
Ψ2 = N2Φ2 = N2Φ22 ± N2Φ12 = Ψ22 ±Ψ12 , |
(1.23) |
де Ψ11, Ψ22 – потокозчеплення самоіндукції; Ψ12 , Ψ21 – потокозчеплення взаємоіндукції.
У виразах (1.22) і (1.23) знак плюс відповідає узгодженому, а знак мінус − зустрічному увімкненням.
Аналогічно індуктивностям, що визначаються відповідно до співвідношення (1.15), як
L1 = Ψ11 / i1; L2 = Ψ22 / i2 , |
(1.24) |
взаємна індуктивність М визначається як відношення потокозчеплень взаємоіндукції до відповідних струмів:
M12 = Ψ12 / i1; M 21 = Ψ21 / i2 . |
(1.25) |
Як і індуктивності, взаємна індуктивність може бути лінійною, параметричною і нелінійною. Для лінійної взаємної індуктивності M12 = M 21 = M .
22 |
Ю.О.Коваль, І.О.Милютченко, А.М.Олейніков та ін. |
Термін «взаємна індуктивність» та її літерне позначення M застосовують як для позначення цього параметра, так і для його кількісної оцінки.
Взаємна індуктивність вимірюється в генрі (Гн) і зображується на схемах як елемент зв'язку між індуктивностями з позначенням однойменних затискачів (рис.1.9, а, б). Взаємна індуктивність реальних елементів за інших однакових умов (діаметр і конструктивне виконання котушок) пропорційна добутку кількості витків котушок ( M ~ N1N2 ).
Для лінійних індуктивностей і взаємоіндуктивностей параметри L1 , L2 і
М є постійними величинами. Тоді напруги на затискачах індуктивно зв'язаних котушок становитимуть:
u |
L1 |
= dΨ1 |
= d(L1i1 ± Mi2 ) = L |
di1 ± M di2 ; |
(1.26) |
||||
|
dt |
dt |
1 dt |
dt |
|
||||
u |
L2 |
= dΨ2 |
= d(L2i2 ± Mi1) |
= L |
di2 |
± M di1 . |
(1.27) |
||
|
|
dt |
dt |
|
2 |
dt |
dt |
|
|
Перші доданки в рівняннях (1.26), (1.27) |
є напругами самоіндукції, а |
другі − напругами взаємоіндукції. У разі узгодженого увімкнення котушок напруга взаємоіндукції збігається за знаком з напругою самоіндукції, а у разі зустрічного увімкнення котушок знаки цих напруг протилежні.
* |
L1 |
М |
L2 |
|
* |
L1 |
М |
* i2 |
L2 |
uL1 |
i1 |
* |
i2 |
uL1 |
i1 |
uL2 |
|||
|
а |
uL2 |
|
|
б |
|
|||
|
|
|
|
|
|
|
|

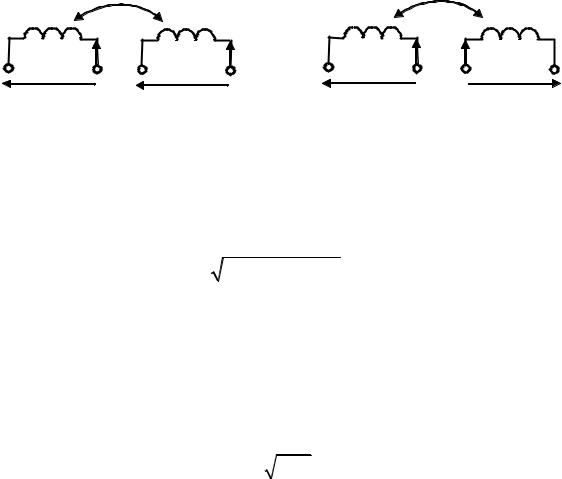

Рисунок 1.9 – Схемне зображення індуктивно зв’язаних котушок: а – узгоджене; б – зустрічне увімкнення
Для оцінки міри зв'язку двох котушок вводиться безрозмірний коефіцієнт зв'язку, що дорівнює середньому геометричному відношень потоків взаємоіндукції і самоіндукції:
k = Ф12Ф21 /Ф11Ф22 . |
(1.28) |
Оскільки потоки взаємоіндукції не можуть перевищувати відповідні потоки самоіндукції, значення коефіцієнта зв'язку обмежені: 0 ≤ k ≤1.
Для лінійних індуктивних елементів потоки можна подати як
Ф |
= Ψ11 = |
L1i1 |
; Ф |
= Ψ22 = |
L2i2 |
; |
Ф |
= Ψ12 = |
Mi1 ; Ф |
= |
Ψ21 |
= |
Mi2 |
, |
|
|
|
|
|||||||||||
11 |
N1 |
22 |
N2 |
N2 |
12 |
N2 |
21 |
|
N1 N1 |
|||||
|
N1 |
|
N2 |
|
що дозволяє виразити коефіцієнт зв'язку через параметриL1 , L2 і М у вигляді
k = M / L1L2 . |
(1.29) |
Основні співвідношення щодо пасивних елементів зведено у табл.1.2.
Основи теорії кіл, сигналів та процесів в СТЗІ. Ч.1 |
23 |
Таблиця 1.2 − Пасивні елементи теорії кіл
Параметри |
|
Схемне |
Одиниця вимірювання |
Розрахункові |
||
позначення |
назва |
позначення |
співвідношення |
|||
|
||||||
Опір |
i |
R |
ом |
Ом |
u = Ri ; p = Ri2 |
|
|
|
u |
|
|
|
|
Провідність |
i |
G |
сименс |
См |
i =Gu ; p =Gu2 |
u |
Ємність |
iC |
|
C |
|
фарада |
Ф |
|
С |
= q ; |
|
(q – заряд) |
|
|
|||||||
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
u |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
du |
|
|
|
|
1 |
|
|
|
||
|
|
|
uC |
|
|
|
iC =C |
dt |
; uC = C |
∫idt |
||||||||||
|
|
|
|
|
|
|
|
|
|
W |
|
= Cu2 |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
C |
|
|
2 |
|
|
|
|
|
|
Індуктивність |
|
|
|
|
генрі |
Гн |
|
|
|
|
|
|
|
|
Li2 |
|
|
|||
i |
|
L |
|
|
L |
= |
ψ |
; |
|
WL = |
|
|
||||||||
|
|
|
|
|
|
i |
|
|
2 |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
uL |
|
|
|
uL = L di |
; i = |
1 |
∫uLdt; |
||||||||||
Взаємна |
|
|
|
|
|
|
|
|
|
dt |
di1 |
|
L |
|
di2 |
|
|
|||
|
|
M |
|
|
|
uL1 = L1 |
+ M |
|
; |
|||||||||||
індуктивність |
i1 |
|
|
i2 |
|
|
|
dt |
|
dt |
|
|||||||||
– узгоджене |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
uL1 |
|
L1 L2 |
|
uL2 |
|
u |
|
= |
L |
|
|
di2 |
+ M |
di1 |
|
|||||
увімкнення |
|
|
|
L2 |
2 |
|
|
|||||||||||||
|
|
|
|
|
|
|
dt |
|
dt |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Взаємна |
|
|
M |
|
|
|
|
|
|
|
di1 |
− M |
di2 |
; |
||||||
індуктивність |
i1 |
|
|
i2 |
|
|
uL1 = L1 |
dt |
|
dt |
||||||||||
– зустрічне |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
uL1 |
|
L1 L2 |
|
uL2 |
|
u |
|
= |
L |
|
|
di2 |
−M |
di1 |
|
|||||
увімкнення |
|
|
|
L2 |
2 |
|
|
|||||||||||||
|
|
|
|
|
|
|
dt |
|
dt |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.6 Активні елементи кола
Активні елементи кола − це джерела енергії, що зумовлюють появу в пасивних елементах струмів і напруг. У теорії кіл основними є два види ідеальних джерел − джерела напруг і джерела струмів.
Ідеальне джерело напруги − активний елемент, напруга на затискачах якого не залежить від струму, що протікає через джерело (рис.1.10, а). Ідеальне джерело напруги називають також ідеальним джерелом електрорушійної сили.
24 |
Ю.О.Коваль, І.О.Милютченко, А.М.Олейніков та ін. |
E |
E Iн |
|
Uн |
|
Rн → ∞ |
Rн → 0 |
U = E |
|
|
|
(ХХ) |
(КЗ) |
|
u(t) = e(t) |
Rн |
Uн = E |
E |
|
|
|
|
|
|
|
|||
e(t) |
|
|
|
0 |
|
Iн |
а |
б |
|
|
в |
||
|
|
|
Рисунок 1.10 – Ідеальне джерело напруги та його ВАХ
ЕРС чисельно дорівнює роботі, яку витрачає джерело на переміщення одиничного позитивного заряду всередині джерела (у напрямку стрілки проти сил електричного поля) від одного його затискача («−») до іншого («+»). ЕРС, як і напруга, вимірюється у вольтах і позначається: у разі джерела змінної напруги миттєвим значенням ЕРС − e(t) або e; у разі джерела постійної напруги −
величиною його ЕРС Е.
При увімкненні до ідеального джерела постійної ЕРС опору навантаження Rн (рис.1.10, б) струм у колі та напруга на навантаженні (або на затискачах
джерела) становитимуть відповідно: |
|
Iн = E / Rн; Uн = E . |
(1.30) |
Співвідношення (1.30) виконується за будь-якого навантаження, що дозволяє побудувати ВАХ ідеального джерела постійної напруги (рис.1.10, в) і зробити висновок, що ЕРС і напруга на затискачах ідеального джерела напруги збігаються за величиною і протилежні за напрямом.
Рівняння балансу потужностей для кола (рис.1.10, б) має вигляд:
PE = Pн ,
де PE = EIн − потужність джерела; Pн =UнIн = RнIн2 >0 – потужність на-
вантаження. З рівняння балансу потужностей виходить, що джерело віддає енергію, а навантаження її споживає.
У режимі короткого замикання, коли Rн =0 , струм і потужність джерела
прямують до нескінченності. Оскільки фізично це неможливо, таке джерело прийнято називати ідеальним.
Будь-яке реальне джерело (акумулятор, випрямляч, електромеханічний або електронний генератори та ін.) істотно відрізняється від ідеального передусім тим, що не може забезпечити нескінченно велику потужність, яку забезпечує ідеальне джерело в режимі КЗ. У реальних джерел із зростанням струму напруга зменшується. Це ускладнює моделювання реальних джерел із застосуванням ідеального джерела напруги. Тому в теорії кіл вводиться так зване реальне джерело у вигляді послідовно з’єднаних ідеального джерела напруги і пасивного елемента – внутрішнього опору Ri (рис.1.11, а).
Основи теорії кіл, сигналів та процесів в СТЗІ. Ч.1 |
25 |
Ri |
|
Ri |
Iн |
E |
U = E |
E |
Rн Uн |
а |
|
б |
|
Uн |
Rн → ∞ (ХХ) |
|
|
E |
PRi |
|
|
|
Rн |
|
|
|
|
|
Rн → 0 (КЗ) |
|
PR |
|
|
|
н |
|
|
0 |
в |
E / Ri |
Iн |
Рисунок 1.11 – Реальне джерело постійної напруги та його ВАХ
Якщо увімкнути до реального джерела постійної ЕРС опір навантаження Rн (рис.1.11, б), струм у навантаженні становитиме: Iн = E /(Ri + Rн) , звідки
Uн = RнIн = E − Ri Iн . |
(1.31) |
Рівнянню (1.31) відповідає лінійна ВАХ з негативним нахилом (рис.1.11, в). У режимі холостого ходу Iн =0 , оскільки Rн →∞. Тому напруга
на затискачах реального джерела (рис.1.11, в), як і ідеального джерела (рис.1.10, в), становить Uн = E . У режимі КЗ ( Rн =0 ) напруга і струм у наван-
таженні становлять, відповідно Uн =0, Iн = E / Ri .
За будь-якого опору навантаження потужності енергій, розсіюваних в опорах Rн та Ri , можна подати як площі відповідних прямокутників
(рис.1.11, в). Сума цих площ чисельно дорівнює потужності енергії, яка віддається джерелом. Таке подання потужностей наочно показує, що не існує режимів, котрі фізично не реалізуються. Це наближає реальне джерело теорії кіл до реальних джерел електричної енергії, однак повне їх ототожнення не завжди можливе.
Ідеальне джерело струму − активний елемент, струм якого не залежить від напруги на його затискачах. Позначення ідеального джерела струму показане на рис.1.12, а.
Якщо увімкнути до ідеального джерела постійного струму опір навантаження Rн (рис.1.12, б), струм у колі та напруга на навантаженні становитимуть
відповідно Iн = Iдж ; Uн = RнIдж. Ці співвідношення відповідають ВАХ, зображеній на рис.1.12, в.
26 |
Ю.О.Коваль, І.О.Милютченко, А.М.Олейніков та ін. |
Iдж |
Iдж |
Iдж |
Uн |
Rн →∞(ХХ) |
|
|
|
Rн |
Uн = RнIдж |
Rн →0(КЗ) |
|
iдж(t) |
|
|
|||
|
|
0 |
Iдж |
Iн |
|
а |
|
б |
|||
|
|
в |
|
||

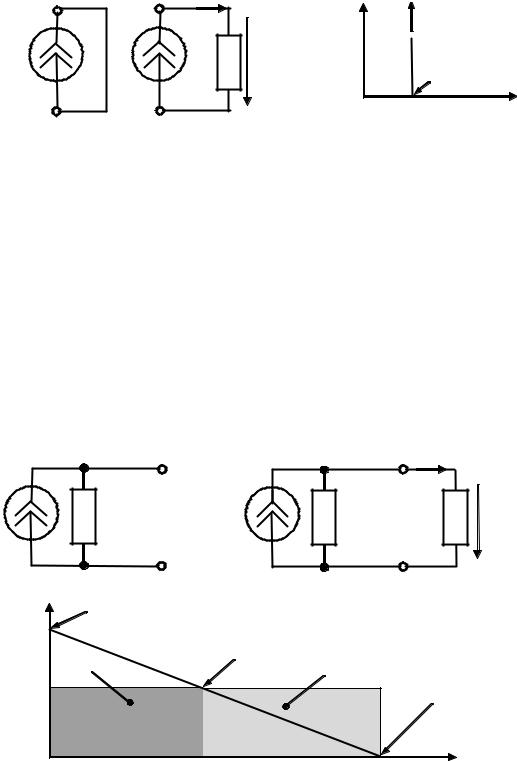

Рисунок 1.12 – Ідеальне джерело струму та його ВАХ |
|||||
На рис.1.12, а джерело струму показане в режимі короткого замикання. |
|||||
Таке позначення |
пояснюється |
тим, що в режимі |
ХХ |
Rн →∞ і тому |
Uн = RнIдж →∞, що фізично неможливо.
Потужність ідеального джерела струму становить PIдж =UнIдж , причому
ця потужність дорівнює потужності навантаження Pн = RнIн2 >0 .
Виходячи з неможливості фізичної реалізації, ідеальне джерело струму, як і ідеальне джерело напруги, не придатне для моделювання реальних джерел енергії. Тому в теорії кіл розглядається реальне джерело, у якого внутрішній опір Ri увімкнений паралельно джерелу (рис.1.13, а). У разі паралельного
з'єднання доцільно використовувати внутрішню провідність Gi =1/ Ri .
Iдж |
Iдж |
Iн |
|
|
|
Gi =1/ Ri |
Gi =1/ Ri |
U |
н |
= R I |
н |
|
Gн =1/ Rн |
н |
|||
|
|
|
|
|
а |
|
б |
|
Uн |
Rн → ∞ (ХХ) |
|
|
|
RiIдж |
P |
Rн |
PR |
|
|
Rн |
|
i |
|
|
|
|
|
Rн → 0 (КЗ) |
|
0 |
в |
Iдж |
Iн |
Рисунок 1.13 – Реальне джерело постійного струму та його ВАХ |
Якщо увімкнути до реального джерела постійного струму опір навантаження Rн (рис.1.13, б), струм у внутрішньому опорі
Ii = Iдж − Iн,
звідки, перемножуючи ліву і праву частини рівності на Ri , можна отримати
Основи теорії кіл, сигналів та процесів в СТЗІ. Ч.1 |
27 |
вираз ВАХ джерела:
Uн = Ri Ii = Ri Iдж − Ri Iн.
ВАХ реального джерела постійного струму зображена на рис.1.13, в (тут же показана геометрична інтерпретація потужностей як площ відповідних прямокутників). Ця характеристика аналогічна ВАХ реального джерела постійної напруги (рис.1.13, в), що дозволить у подальшому розглянути умови еквівалентної заміни цих джерел.
Порівняння реальних джерел напруги і струму показує їх дуальність. Основні довідкові дані про незалежні джерела наведено в табл.1.3.
Таблиця 1.3 − Активні елементи електричного кола
Параметри |
Схемне позначення |
Вольт-амперна |
|
характеристика |
|||
|
|
|
E + |
Uн = Е |
|
Uн |
|
|
Ідеальне |
|
Е |
|
|
||
|
uн(t) = e(t) |
|
|
|||
джерело напруги |
e(t) |
|
|
|
|
|
|
|
|
0 |
Iн |
||
|
|
|
|
|||
Реальне |
Ri |
Iн |
|
Uн |
|
|
|
Е |
|
|
|||
+ |
|
|
|
|
||
джерело напруги |
|
|
|
|
|
|
|
|
|
|
|
|
|
( Ri − внутрішній |
Е |
|
Uн |
|
|
|
опір) |
|
|
|
0 |
Е/Ri |
Iн |
|
|
|
|
|||
|
|
|
|
Uн |
|
|
Ідеальне |
Iдж |
Uдж |
|
|
|
|
ідж(t) |
uдж(t) |
|
|
|
|
|
джерело струму |
|
|
|
|
||
|
|
|
|
0 |
Iдж |
Iн |
Реальне |
|
|
|
Uн |
|
|
|
Ін |
|
RiIдж |
|
|
|
джерело струму |
Ідж |
Gi |
Uн |
|
|
|
(Gi − внутрішня |
|
|
|
|||
|
|
|
|
|
|
|
провідність) |
|
|
|
0 |
Ідж |
Iн |
|
|
|
|
Якщо параметри джерел напруги і струму залежать від режиму роботи кола, а отже, від значень всіх його елементів, такі джерела називають залежними (неавтономними) на відміну від раніше розглянутих незалежних або авто-
номних джерел.
28 |
Ю.О.Коваль, І.О.Милютченко, А.М.Олейніков та ін. |
Залежні джерела застосовують в схемах заміщення електронних приладів (електровакуумних і напівпровідникових приладів, інтегральних мікросхем та ін.). Оскільки параметри залежних джерел керуються вхідними напругами або струмами, такі джерела називають керованими.
На рис.1.14 показані види керованих джерел:
а) джерело напруги, кероване напругою (ДНКН) E(Uвх) , – рис.1.14, а; б) джерело струму, кероване струмом (ДСКС) Iдж(Iвх) , – рис. 1.14, б;
в) джерело напруги, кероване струмом (ДНКС) E(Iвх), – рис. 1.14, в; г) джерело струму, кероване напругою (ДСКН) Iдж(Uвх) , – рис. 1.14, г.
Загалом, як керуючі (вхідні) ( Iвх,Uвх), так і керовані (вихідні) струми або напруги ( Iвих = Iдж ,Uвих = E ) можуть бути не тільки постійними, як це показано
на рис. 1.14, але й змінними у часі (iвх, uвх, iвих =iдж, uвих =e ). У лінійних колах коефіцієнти (керуючі величини), що пов'язують вхідні та вихідні струми (напруги), є безрозмірними або розмірними постійними величинами:
а) для ДНКН e(uвх) = HU uвх , де HU – безрозмірний коефіцієнт передачі за
напругою; |
|
|
|
|
|
|
б) для ДСКС iдж(iвх) = HI iвх , де HI |
– безрозмірний коефіцієнт передачі за |
|||||
струмом; |
|
|
|
|
|
|
в) для ДНКС e(iвх) = Rперiвх , де Rпер – передатний опір; |
|
|||||
г) для ДСКН iдж(uвх) =Gперuвх, де Gпер |
– передатна провідність. |
|||||
Uвх |
|
Iвих |
|
Iвх |
|
Iвих |
E(Uвх) |
Uвих |
|
Iдж(Iвх) |
Uвих |
||
|
|
|||||
|
а |
|
|
б |
|
|
Iвх |
|
Iвих |
|
|
|
Iвих |
E(Iвх) |
Uвих |
Uвх |
|
Iдж(Uвх) |
Uвих |
|
|
|
|||||
|
в |
|
|
г |
|
|
|
Рисунок 1.14 – Керовані джерела |
|
|
Для режиму постійних струмів і напруг в параметричних колах керуючі величини залежать від часу: HU (t) , HI (t) , Rпер(t) , Gпер(t) , а в нелінійних ко-
лах − від вхідних струмів (напруг): HU (Uвх) , HI (Iвх) , Rпер(Iвх) , Gпер(Uвх) . Якщо змінні вхідні напруги (струми) є порівняно невеликими
відхиленнями ucигн, icигн (сигнальними складовими або просто сигналами) від деяких постійних значень ( I0 , U0 ), то для цих сигналів нелінійні керовані дже-
Основи теорії кіл, сигналів та процесів в СТЗІ. Ч.1 |
29 |
рела в першому наближенні можна вважати лінійними. Наприклад, при дії на нелінійний ДСКН керуючої напруги
uвх =U0 +ucигн, ucигн <<U0
вихідний струм можна приблизно розрахувати, якщо розкласти функцію iдж(uвх) в ряд Тейлора12 поблизу uвх =U0 і обмежитися першою похідною цієї
функції:
iвих ≈iдж(U0 ) + diдж(uвх)
duвх
uвх =U0 ucигн.
1.7 Схема електричного кола
Схемою електричного кола називається графічне зображення способу з'єднання пасивних і активних елементів кола. З'єднання елементів на схемі здійснюється ідеальними провідниками. Зі схемою кола пов'язані геометричні (топологічні) поняття − вітка, вузол, контур, граф, дерево графа.
Вітка − декілька послідовно сполучених елементів, в яких проходить один і той самий струм. Кількість віток збігається з кількістю струмів у колі.
Вузол − точка з'єднання трьох і більше віток. Контур − замкнений шлях по вітках схеми.
Граф схеми − графічне подання схеми, в якій вітки умовно зображено лініями (ребрами), а вузли − точками (вершинами).
Дерево графа − частина графа, що включає всі вузли, але не створює жодного контуру.
Головна вітка графа (хорда) − вітка, що не входить до вибраного дерева. Як приклад, на рис.1.15, а зображена схема кола, яка містить вісім віток і п'ять вузлів, а також граф схеми та приклади його дерев (рис.1.15, б, в). На схемі показано декілька контурів, позначених літерою К, з вибраними напря-
мами обходу для складання рівнянь за другим законом Кірхгофа.
1.8 Основні закони теорії кіл
До основи теорії кіл покладено закон Ома, розглянутий вище у вигляді співвідношень (1.1) − (1.4), і два закони Кірхгофа13.
12Тейлор Брук, Taylor (1685–1731) – англійський математик і філософ, член Лондонської королівської спілки та її вчений секретар. Досліджував властивості функцій. В 1712 р. здобув, а в 1715 р. опублікував загальну формулу розвинення функцій у степеневий ряд. Тейлор започаткував математичне вивчення задачі про коливання струни, працював над теорією кінцевих різниць.
13Кірхгоф Густав Роберт, K. G. Kirchhoff (1824–1887) – німецький фізик, член Берлінської Академії наук. У 1847 р. встановив закономірності розподілу струмів у розгалужених колах. Запровадив поняття електричного потенціалу і абсолютно чорного тіла. Займався проблемами механіки та технікою спектрального аналізу в хімії.
30 |
Ю.О.Коваль, І.О.Милютченко, А.М.Олейніков та ін. |
