Линейный (воздушный) трансформатор
Воздушный трансформатор является классическим примером линейной цепи, имеющей индуктивную связь.
Рис.6.97. Схема линейного трансформатора
Полные магнитные потоки, создаваемые токами катушек, можно представить как сумму магнитного потока Φ12 илиΦ21, сцепленного с витками другой катушки и потока рассеянияΦs1илиΦs2, т.е.Φ11 = Φ21 + Φs1 иΦ22 = Φ12 + Φs2.
Индуктивности катушек:
,128(6.125)
,129(6.126)
где Ls1, Ls2индуктивности рассеяния.

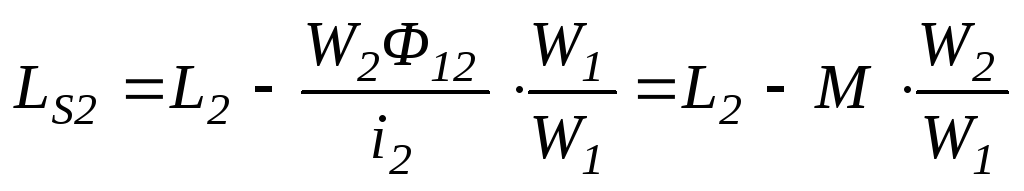

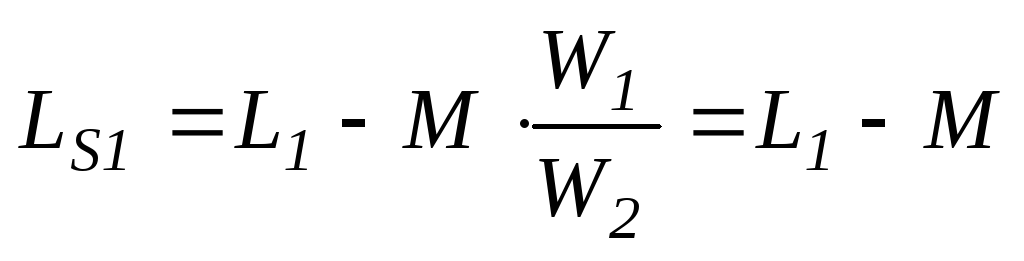

,130(6.127)
.131(6.128)
Вводится понятие коэффициента трансформации, который представляет собой отношение числа витков первичной обмотки к числу витков вторичной обмотки .
С учетом заданных положительных направлений токов и напряжений в обмотках составим уравнения электрического равновесия для трансформатора, выбрав направление обхода в катушках по часовой стрелке.
;
.132(6.129)
Преобразуем данные уравнения следующим образом:
;
.
Перегруппируем слагаемые:
;
.133(6.130)
Полученная система уравнений позволяет построить схему замещения воздушного трансформатора.

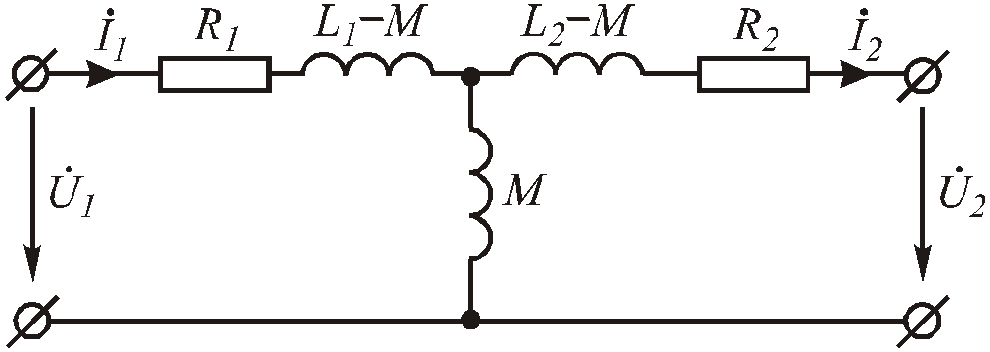

Рис.6.98. Схема замещения линейного трансформатора
Индуктивные элементы (L1 M)и(L2 M)замещают в реальном трансформаторе индуктивности потокорассеяния, при условии, что количества витков катушек равные (n = 1).
;
Сопротивление R1иR2замещают активное сопротивление проводов катушек. Индуктивный элементМзамещает в трансформаторе поток взаимной индукции.
В полученной схеме отсутствует магнитная связь между катушками, и теперь они соединены электрически. Однако в подавляющем числе случаев W1не равноW2и поэтому прибегают к составлению приведенной схемы замещения трансформатора, для которой параметры вторичной цепи приводятся к первичной. Для реализации такого приведенияумножается наn, аделится наn.
Вновь преобразуем исходные уравнения:
;
.
Аналогичного рода преобразования:
;
.

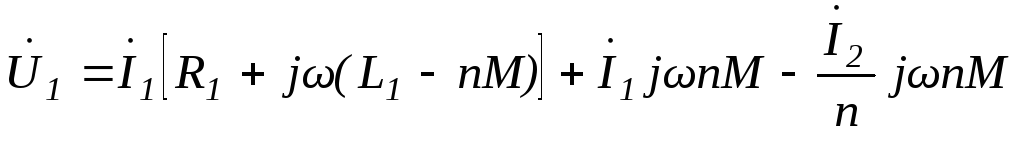

Перегруппируем слагаемые:
;
.134(6.131)
На основании системы уравнений ( 6 .131) составим схему замещения трансформатора:
Рис.6.99. Схема замещения воздушного трансформатора при
различных количествах витков в катушках
.

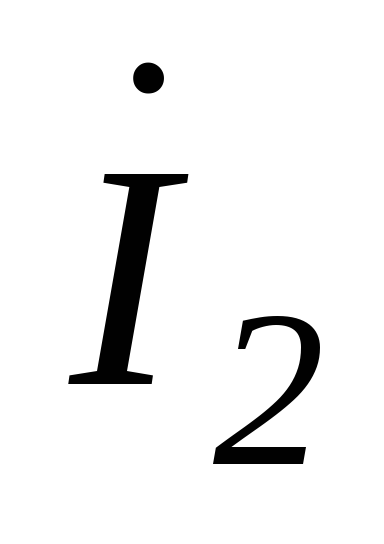

носит название намагничивающего тока холостого хода трансформатора. Смысловое содержание параметров схемы замещения остается тем же.
Вносимое сопротивление трансформатора
Пусть к выходным зажимам трансформатора подключен приемник с сопротивлением Zн.
Zн = Rн + jXн;
Рис.6.100. Схема нагруженного трансформатора
Вновь составим систему уравнений для данной цепи по законам Кирхгофа с учетом выбранного направления обхода.
135(6.132)
Выразим из второго уравнения ток и подставим его в первое уравнение. Так как, то получим следующее выражение для тока:
.

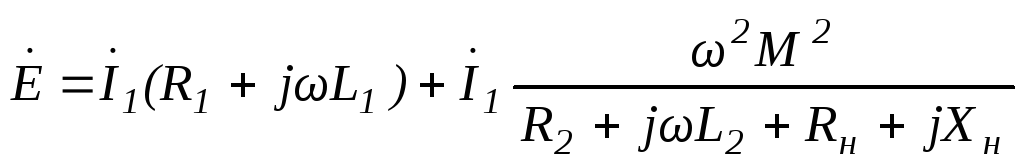

Подставляя его в первое уравнение, получим:
;136(6.133)
.

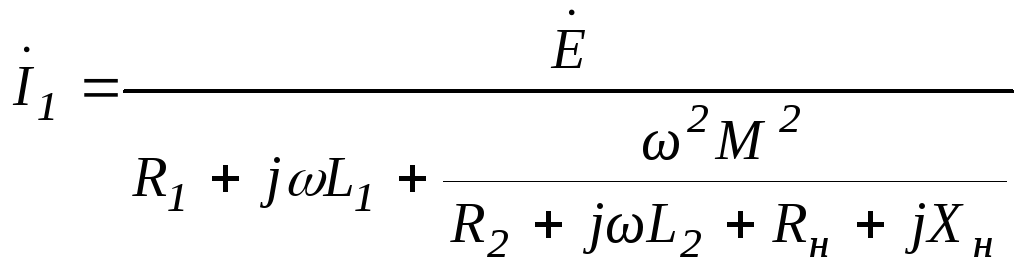

Проведя ряд алгебраических преобразований, получим следующее выражение для тока :
.
Обозначим:
,137(6.134)
,138(6.135)

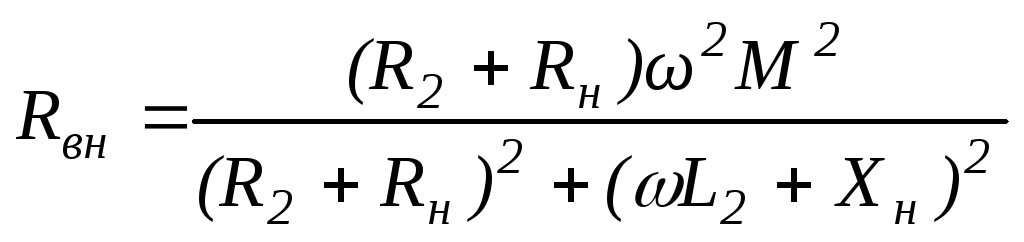

где Rвн иXвн – соответственно активное и реактивное вносимые сопротивления трансформатора.
Тогда окончательно имеем:
139(6.136)
Физически вносимое сопротивление представляет собой такое сопротивление, включенное последовательно с первичной обмоткой, которое позволяет учесть влияние тока нагрузки на ток.
Построим векторную диаграмму трансформатора под нагрузкой.
Пусть в качестве нагрузки используется активно-индуктивный потребитель н > 0, для построения диаграммы используем составленную выше систему уравнений ( 6 .132). Построение целесообразно начать с тока, совместив его для определенности с осью вещественных чисел.
Рис.6.101.Векторная диаграмма трансформатора под нагрузкой
