18 Категории производительности
Технологическая производительность, которая рассчитывается без учета цикловых и внецикловых потерь
Цикловая производительность, которая учитывает только цикловые потери и не учитывают внецикловые потери
Техническая производительность, которая учитывает цикловые потери и собственные внецикловые потери
Фактическая производительность, которая учитывает все виды потерь
где

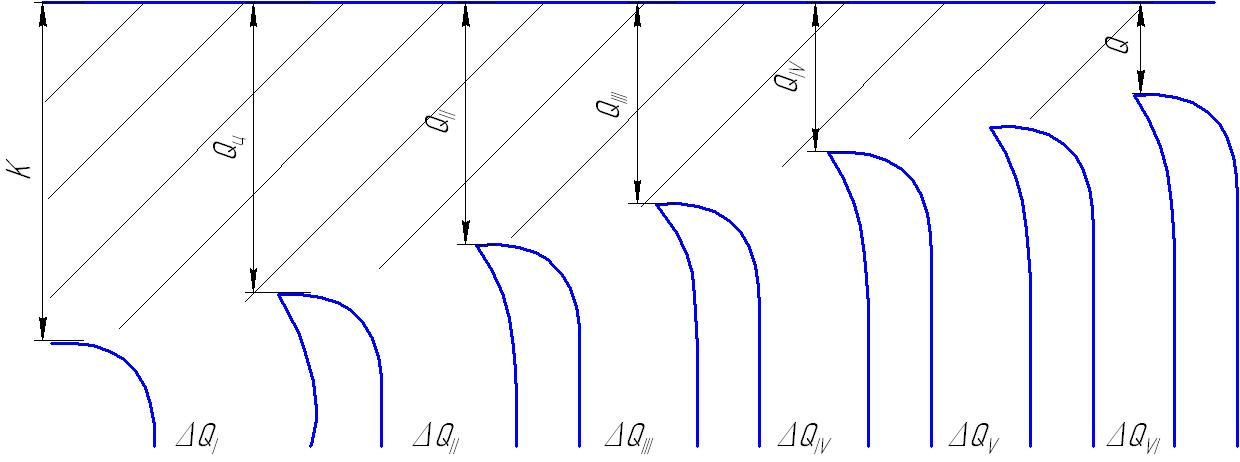

19 Баланс производительности
На основе исследований и анализа работы машины можно составить баланс производительности, который позволяет определить:
по каким причинам вместо технологической производительности получается значительно меньшая величина фактической производительности;
какое количество продукции машина недодает в следствии технических или иных потерь
Анализируя баланс производства можно отметить, что потери производительности связаны с:
1 наличием холостых ходов (∆QI)
2 с простаиванием оборудования по инструменту (∆QII)
3 простаиванием оборудования по оборудованию (∆QIII)
4 потери производительности по управлению (∆QIV)
5 потери производительности по браку (∆QV)
6 потери производительности при переналадке (∆QVI)
Проблемы комплексной автоматизации:
проблема автоматизации рабочего цикла и создание машин и линий непрерывного действия (∆QI)
проблема автоматизации смены и регулировки инструмента (∆QII)
проблема надежности к долговечности автоматических систем (∆QIII)
проблема автоматизации управления производством (∆QIV)
проблема качества продукции (∆QV)
проблема мобильности автоматизированного производства.
20 Производительность автоматических линий (ал)
Компоновка АЛ подразумевает определение количества позиций и связь между позициями.

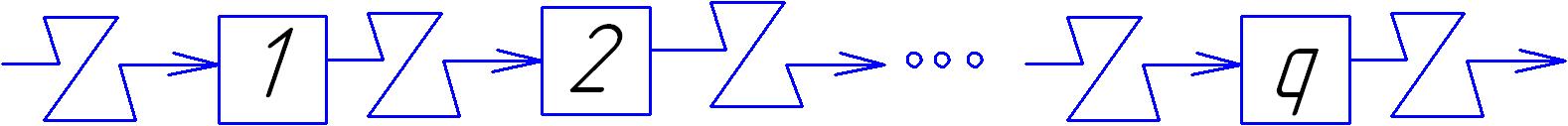

1 Линии с жесткой связью
q – количество станков
ny – количество участков

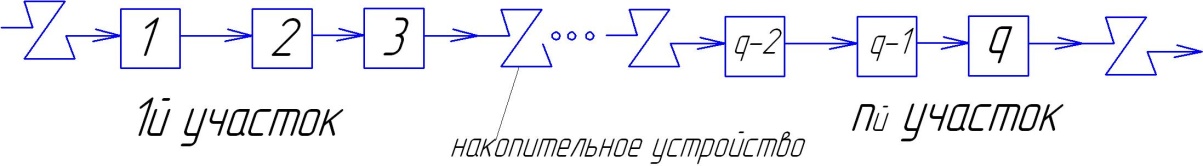

2 Линии с жестко-гибкой связью
- количество станков на участке
Связь между станками жесткая, а между участками – гибкая.
3Линии с гибкой связью
q = ny
1 Производительность линии с жесткой связью.
Внецикловые потери для каждого станка
- общие внецикловые потери
–производительность линии с жесткой связью
- внецикловые потери одной позиции (машины)

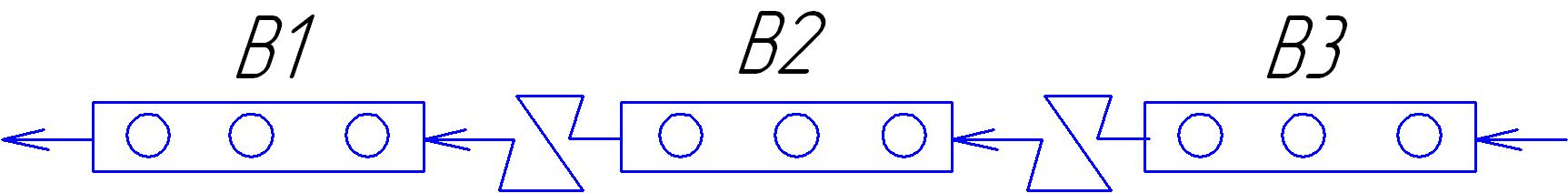

2 Производительность линии с жестко-гибкой связью
Величина внецикловых потерь для линии с жестко-гибкой связью будет в ny раз меньше при усл. отсутствия предельного состояния накопительных устройств.
- для бесконечно надежных накопительных устройств
,
где W – коэф. возрастания внецикловых потерь i-ого участка из-за неполной компенсации потерь накопителями на границе участка;
Δi1 – это коэф. межучасткового наложения потерь. Он показывает, какая доля потерь переносится на выходной участок.
Напр-р, Δ21=0,3 - 30% потерь на 2ом участке переносится на 1ый, кот. является выходным, а 70% потерь компенсируется накопительными устройствами.
B – внецикловые потери участка
- для участка
Примем , ,
3 Производительность линий с гибкой связью
Вывод:
1 Деление линий на участки ny>1, как и добавление новых позиций имеет ограниченные возможности повышения производительности
2 АЛ должны компоноваться из условия оптимальной надежности по критерию максимальной производительности труда.
