53 Процессы измерения и контроля в автоматизированном производстве. Прямые и косвенные измерения

Различают прямые и косвенные измерения. При прямых измерениях, величину определяют по показаниям приборов. При косвенных измерениях, искомую величину определяют по результатам измерений другой величины, связанной с искомой величиной

Метод прямого измерения

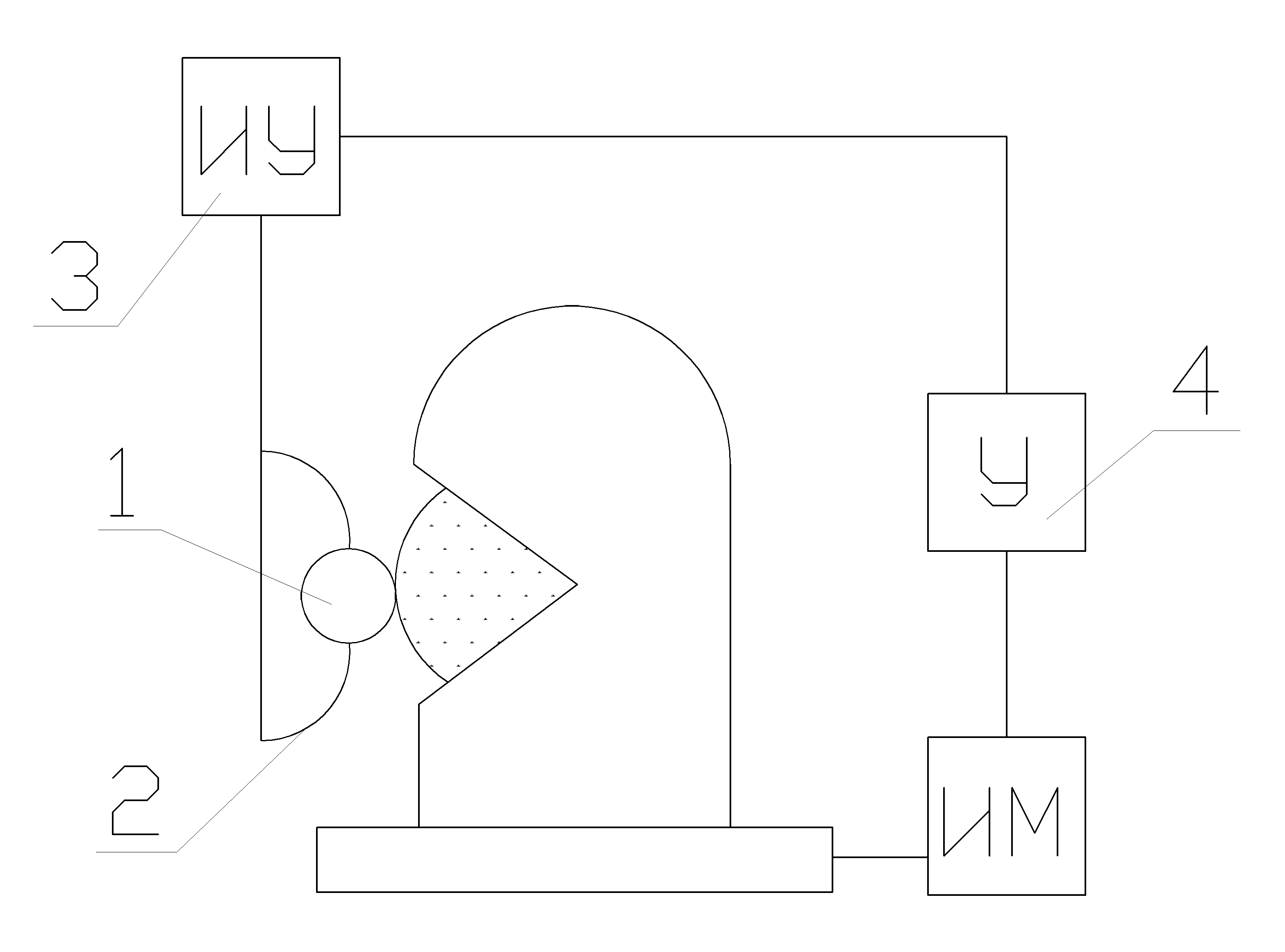

1 – деталь

2- скоба

3 – измерительное устройство

4 - усилитель

Косвенный контроль

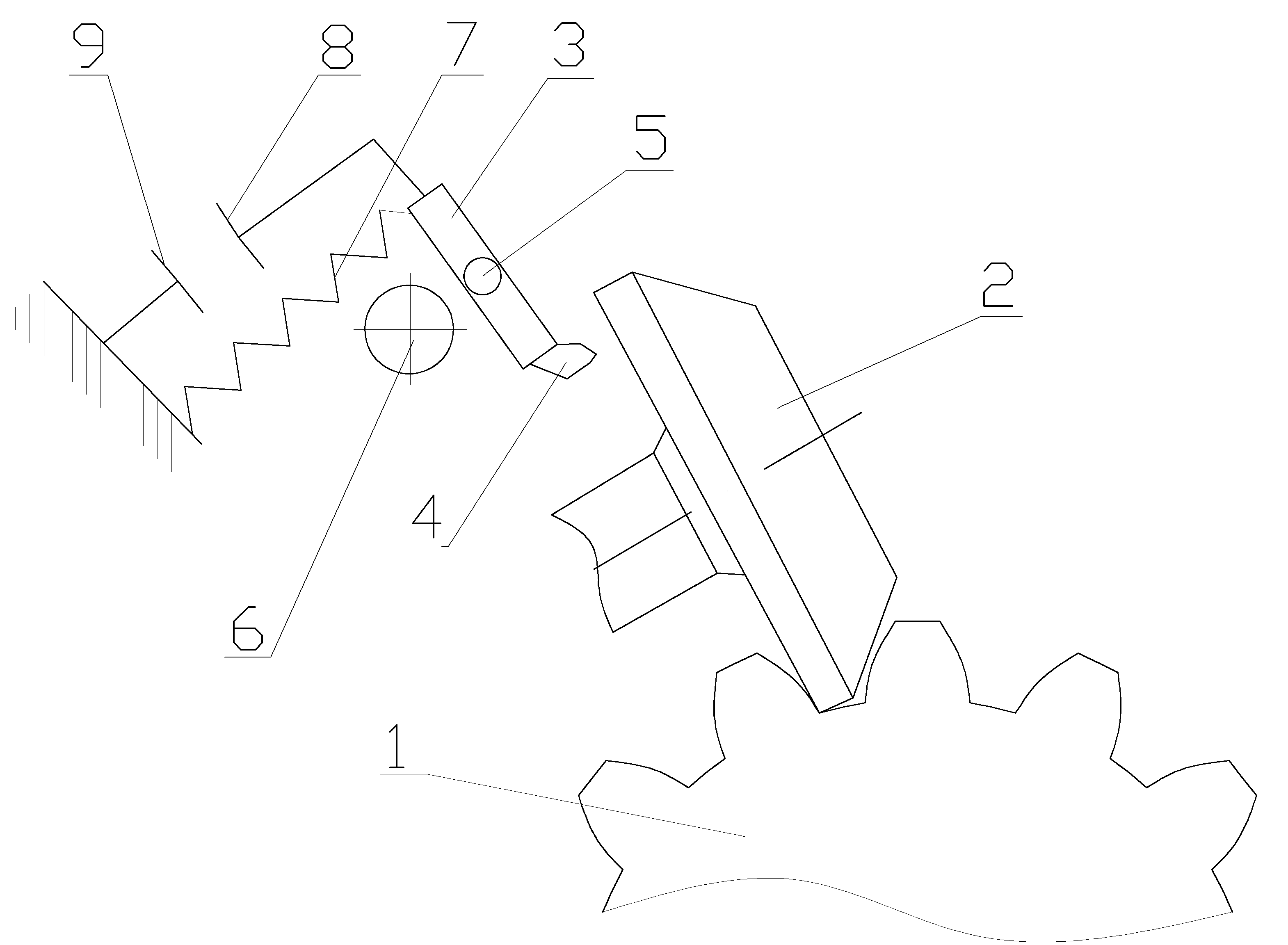

1 – долбяк;

2 – шлифовальный круг;

3 – рычаг;

4 – алмазная пластинка;

5 – ось рычага;

6 – эксцентрик;

7 – пружина;

8 – подвижный контакт;

9 – неподвижный контакт.

C помощью такого контроля по степени износа шлифовального круга судят о толщине зуба долбяка.

54 Входной и выходной контроль изделий вне станка.

Устройства входного контроля относятся к защитно-блокирующим устройствам. Они позволяют избежать:

1) повреждение РИ

2) повреждение отдельных механизмов станка

3) уменьшить вероятность появления бракованных деталей.

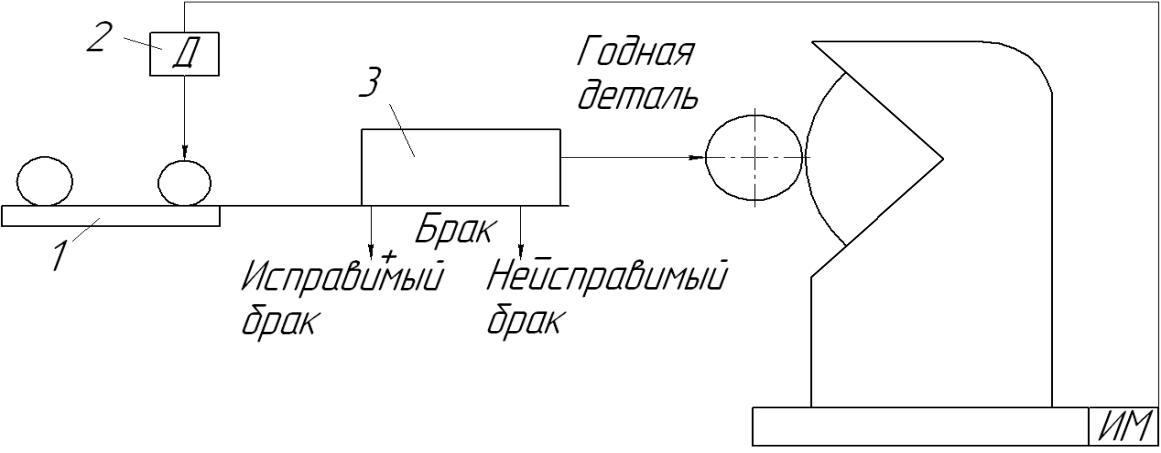

1) измерительная станция

2) датчик

3) сортировочная станция

К устройствам выходного контроля относятся контрольные и контрольно-сортировочные автоматы. Контрольные автоматы используются для 100% или выборочного контроля и производят сортировку детали на вводные и брак.

Контрольно-сортировочные автоматы используют для контроля и сортировки готовой детали на размерные группы внутри поля допуска при селективной сборке.

Область применения: массовое и серийное производство.

Контрольные автоматы состоят из:

1) загрузочное устройство

2) измерительная станция

3) транспортное устройство

4) сортировочное устройство

5) запоминающее устройство

Требования к измерительным станциям:

1) точность к измерительным устройствам

2) незначительные изменения характеристик при воздействии внешних возмущений

3) высокая износостойкость контролирующих поверхностей.

Измерительные станции классифицируют от метода преобразования измерительного импульса и бывают механические, электрические, пневматические, фотоэлектрические и другие.

Транспортные устройства в зависимости от вида движения делятся на устройства с реверсивным и нереверсивным движением, а также в зависимости от вида траектории перемещения детали на устройство с движением изделия по прямой и по окружности.

Детали на измерительную позицию поступают поштучно в соответствии с циклом работы автомата или их подача осуществляется под действием их собственного веса.

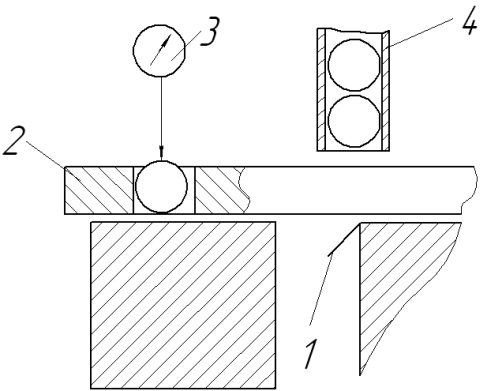

1)сортировочный канал

2) толкатель

3) измерительное устройство

4) питатель

Сортировочное устройство служит для разводки деталей по сортировочным отсекам. В зависимости от конструкции делятся на следующие типы: шахтного типа, поворотные, дисковые, виде транспортера.

С ортировочные устройства шахтного типа представляют собой комбинацию наклонных и вертикальных шахт с системой сортировочных заслонов, в которой детали перемещаются под собственным весом.

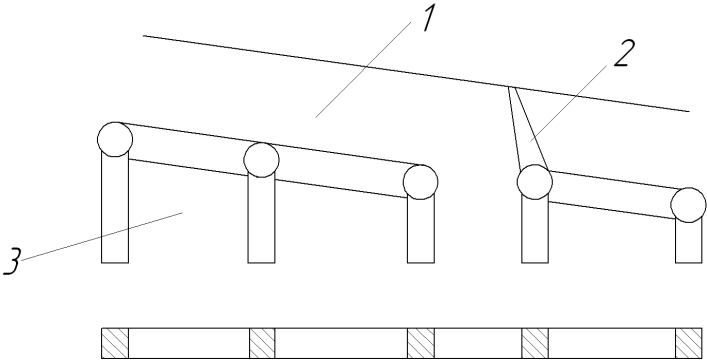

1) шахта

2) сортировочная заслонка

3) сортировочный канал
