9 Взаимосвязь технологии и автоматизации.
Наиболее автоматизированным является массовое и крупносерийное производство, в которых используются специальные линии со специализированными станками, т.е. являются эти производства непереналаживаемыми.
Н-р, линии состоящие из агрегатных станков (АС).
Наиболее автоматизированным является мелкосерийное производство.
В среднесерийном производстве используется АС, которые можно переналадить, а так же используются специальные и специализированные станки, а так же используются обрабатывающие центр и ГПС.
Основой ГПС является производственный модуль. Сочетание ГПМ образует ГАЛ.
Производственный модуль - система, состоящая из единицы технологического оборудования, автономно функционирующая и имеющая возможность встраиваться в систему более высокого уровня.

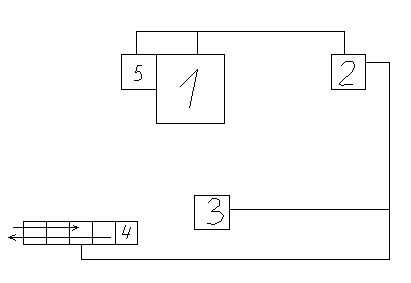

Схема гибкого производственного модуля
1 Станок с ЧПУ
2 Управляющие ЭВМ
3 Погрузочно-разгрузочное устройство
4 Транспортно-накопительная система
5 Контрольно-измерительная система
10 Основные положения теории производительности
1 Каждая работа для своего завершения требует затрат времени и труда.
2 Производительно затраченным считается только то время, которое затрачивается на основные процессы.
3 Машина считается идеальной, если при высоком потенциале производительности к качеству продукции отсутствуют потери времени на холостые ходы.
4 Для производства любых изделий необходимы затраты прошлого (овеществленного) труда на создание средств производства и поддержание их работоспособности, а так же необходимы затраты живого труда на непосредственное обслуживание оборудования.
5 Закономерность развития техники заключается в том, что удельный вес затрат прошлого труда непрерывно повышается, а затрат живого труда снижается при общем уменьшении трудовых затрат, приходящихся на единицу продукции.
6 При разработке техпроцессов, выполняемых в автоматизированном производстве следует учитывать их сложность и при анализе разлагать на составные элементы.
7 Производительность машин предела не имеет.
8 Автоматы и АЛ различного технологического назначения имеют единую основу автоматизации, которая выражается в общности целевых механизмов и систем управления, а так же в общих закономерностях производительности, надежности и экономической эффективности.
9 При окончательной оценки прогрессивной новой техники оцениваются темпы роста производительности труда.
11 Оценка прогрессивности новой техники. Коэффициенты, характеризующие технико-экономические показатели
Для оценки прогрессивности новой техники необходимо сравнить два варианта: разработанный (2) и базовый (1).
Введем безразмерные коэффициенты, характеризующие технико-экономические показатели вариантов.
– коэф. роста производительности труда
– коэф. роста производительности средств труда
Если λ>1, φ>1, то получаем экономический эффект от внедрения новой техники.
- коэф. сокращения живого труда
ε<1 – экономический эффект
– коэф. изменения стоимости средств производства
δ – коэф. изменения текущих затрат на единицу продукции

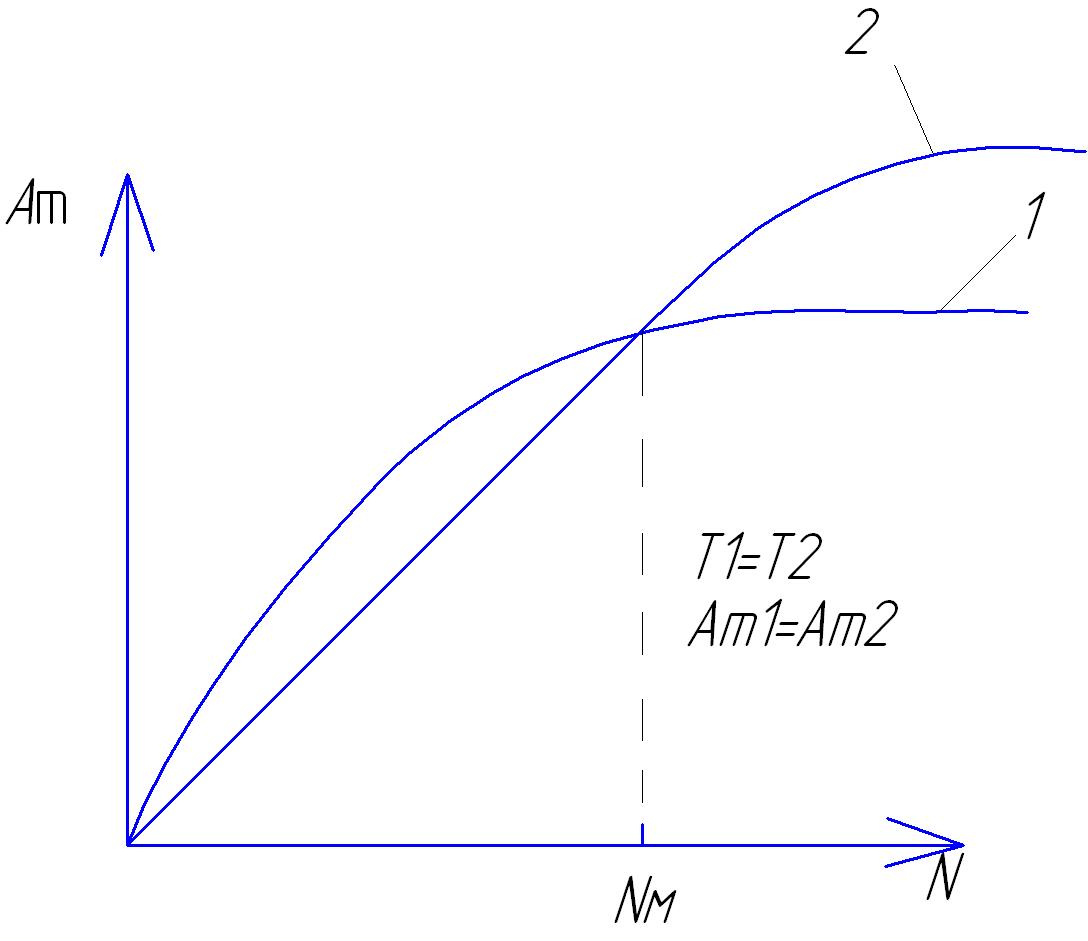

Если срок эксплуатации N<Nm, то экономический целесообразней вариант 1.
Если срок эксплуатации N>Nm, то экономический целесообразней вариант 2.
Вывод:
1 теория производительности труда позволяет при сравнительном анализе новой техники (рис 1) на основе учета всех комплексно-экономических показателей обосновать более перспективный вариант по наибольшей производительности труда;

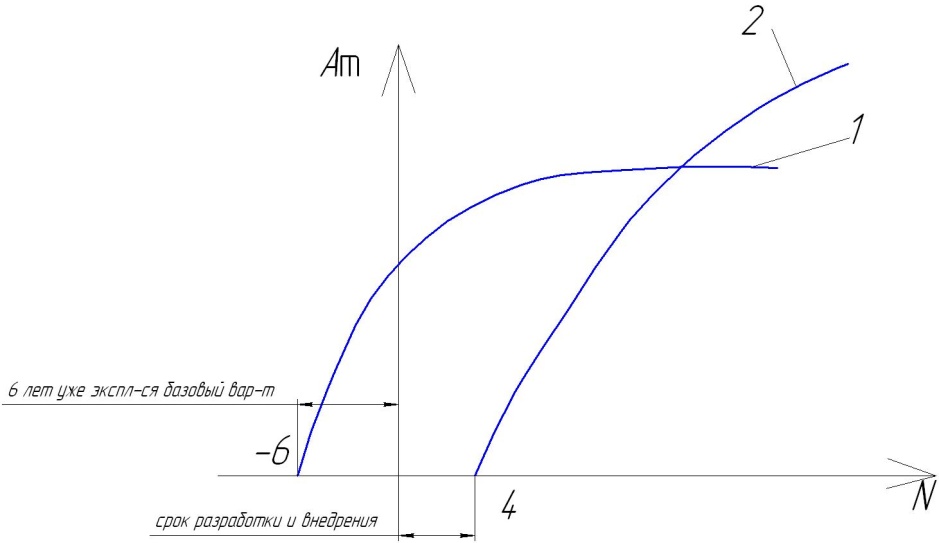

2 возможно осуществить выбор перспективного варианта с учетом сроков эксплуатации и сроков проектирования и освоения (рис 2).
