Глава 3 аппаратура оконечной станции икм-врк

3.1. Основы построения оконечной станции икм-врк и временного цикла передачи

Принцип построения систем передачи с ИКМ показан на рис. 3.1.

Сообщения ui{t)., u₂(t), u_n(t) от 1, 2.....п абонентов через ФНЧ

поступают на канальные амплитудно-импульсные модуляторы М, функцию которых выполняют электронные ключи. С помощью мо­дуляторов осуществляется дискретизация передаваемых сигналов во времени. Сигналы с выходов модуляторов объединяются в груп­повой АИМ сигнал (Гр. АИМ_пеР). Управляют работой модулято­ров канальные импульсы KHi—КИ„, поступающие от генератор­ного оборудования передачи ГО_пер. Указанные импульсы подаются на модуляторы каналов поочередно (первый, второй и т. д.), что и обеспечивает правильное формирование группового АИМ сигнала. Длительность каждого КИ составляет примерно 125/2я мкс, что й определяет длительность одного отсчета АИМ импульса канала; период следования КИ 125 мкс. Групповой АИМ сигнал поступа­ет на кодирующее устройство —- кодер, который одновременно осуществляет операции квантования по уровню и кодирования.

Сигналы управления и взаимодействия (СУВ), передаваемые по телефонным каналам для управления приборами АТС, посту­пают в передатчик Пер. СУВ, где они дискретизируются импульс­ными последовательностями, следующими от ГО_пер, и объединя­ются. В результате формируется групповой сигнал передачи Гр. СУВ.

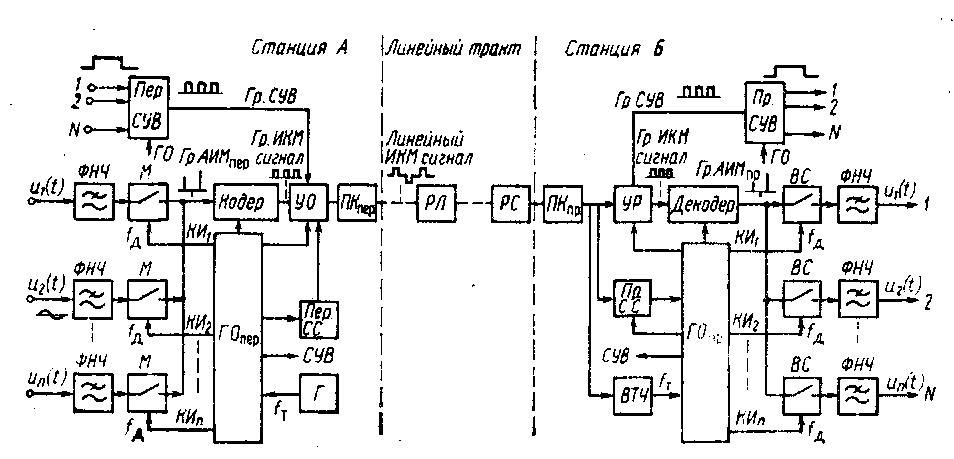

Рис. 3.1. Принцип построения систем передачи с ИКМ

В устройстве объединения УО кодовые группы каналов с вы­хода кодера, кодированные сигналы СУВ и кодовая группа син­хросигнала от передатчика синхросигнала Пер. СС объединяются, образуя циклы и сверхциклы. Соответствующими управляющими импульсами от ГО_пер в УО обеспечивается правильный порядок следования циклов в сверхцикле и кодовых групп в цикле переда­чи. Поясним построение временной диаграммы цикла и сверхцик­ла, показанных на рис. 3.2, более подробно.

Циклы, Ць Ц₂₎ Цй, каждый длительностью 125 мкс, объеди­няются в сверхциклы, следующие друг за другом. Каждый цикл состоит из канальных интервалов КИ_Ь КИ₂, КИ„, куда входят и дополнительные канальные интервалы, необходимые для пере­дачи синхросигнала СС цикловой синхронизации, каналов СУВ и других вспомогательных сигналов. На рис. 3.2 эти КИ выделены соответствующими обозначениями.

Каждый КИ представляет собой m-разрядную кодовую группу, в разрядах Рь Р₂, Р_т которой передается закодированная информация соответствующего канала, а в дополнительных КИ — кодовые группы синхросигнала и СУВ. Обычно за один цикл пе­редаются СУВ одного или двух каналов. Таким образом, для пе­редачи СУВ всех п каналов потребуется соответственно п или л/2 циклов, объединенных в сверхцикл. Такое объединение циклов в сверхцикл необходимо для организации нужного числа каналов передачи СУВ и правильного распределения этих сигналов на при­еме. В первом цикле сверхцикла передается синхросигнал сверх­цикловой синхронизации, а СУВ не передаются. Таким образом, число циклов в сверхцикле на один больше, чем требуется для пе­редачи СУВ всех каналов.

­

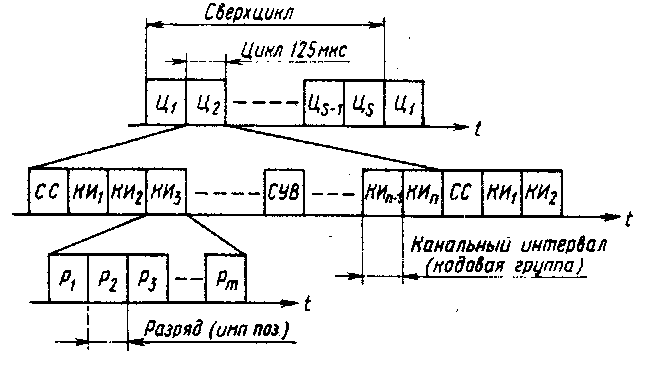

Рис. 3.2. Временная диаграмма цикла и сверхцикла

Скорость передачи группового и ИКМ сигнала определяется тактовой частотой системы: f_T = mnf_R, где т — разрядность кодо­вой группы; п — число каналов в системе, включая канальные ин­тервалы для передачи СУВ, СС и других служебных сигналов; /д — частота дискретизации канала ТЧ. Так, для системы переда­чи ИКМ-30, где используется 8-разрядный код, 32 канальных ин­тервала, /_д = 8 кГц, f_T = 8-32-8 = 2048 кГц. Необходимая скорость и последовательность работы передающих устройств системы пе­редачи обеспечиваются задающим генератором ЗГ и устройствами

ГОпер-

Сформированный ИКМ сигнал представляет собой набор одно-полярных двоичных символов, импульсы которых всегда имеют только одну, например положительную, полярность. При передаче по линии такой сигнал подвержен значительным искажениям и за­туханию. Поэтому перед передачей в линию однополярной ИКМ сигнал преобразуется в биполярный сигнал, удобный для передачи по линейному тракту. Это происходит в преобразователе кода пе­редачи ПКпер. Более подробно построение и работа линейного тракта ЦСП будут рассмотрены в гл. 4.

В процессе передачи по линии связи ИКМ сигнал периодиче­ски восстанавливается (регенерируется) линейными регенератора­ми РЛ. На приемной станции ИКМ сигнал восстанавливается станционным регенератором РС.

Процесс обработки сигналов на приемной станции происходит в обратном порядке. С выхода РС в преобразователе кода приема ПКпр сигнал из биполярного вновь преобразуется в однополярный. Устройство выделения тактовой частоты ВТЧ выделяет из этого сигнала тактовую частоту, которая используется для работы ГО_пР-Этим обеспечивается синхронная и синфазная работа ГО передаю­щей и приемной оконечных станций. Правильное декодирование и распределение сигналов по своим телефонным каналам и каналам передачи СУВ обеспечивается приемником синхросигналов Пр.СС. Устройство разделения УР разделяет кодовые группы телефонных каналов и каналов СУВ. Приемник групповых сигналов управле­ния и взаимодействия Пр. СУВ, управляемый импульсными после­довательностями СУВ, поступающих с ГО_пр, распределяет СУВ по своим каналам, а декодер преобразует групповой ИКМ сигнал в групповой АИМ сигнал. Последовательности канальных импуль­сов КИь..КИ„ поочередно открывают временные селекторы ВС ка­налов, обеспечивая выделение отсчетов своего канала из группово­го АИМ сигнала. Восстановление исходного (непрерывного) сиг­нала из последовательности его АИМ отсчетов производится с по­мощью ФНЧ.

Рассмотренная структурная схема поясняет принцип передачи сигналов в одном направлении. Передача сигналов в обратном на­правлении осуществляется аналогично.
