4.2. Регенераторы цифровых сигналов
Регенерация формы цифрового сигнала. Проходя через среду распространения, цифровой сигнал ослабляется и подвергается искажению и воздействию помех, что приводит к изменению формы и длительности импульсов, изменению случайным образом времен ных интервалов между импульсами, уменьшению амплитуды импульсов. Задача регенератора — восстановить амплитуду, форму, длительность каждого импульса цифрового сигнала, а также величину временных интервалов между соседними символами.

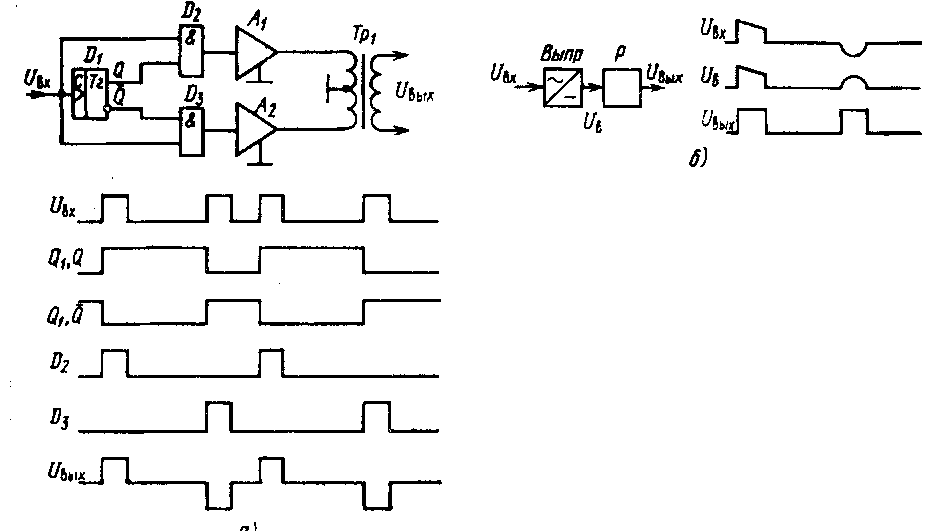

Рис. 4.7. Преобразователи кода передачи и приема цифрового квазитроичного кода ЧПИ:
а — функциональная схема и диаграмма работы ПК передачи; б — функциональная схема и диаграмма работы ПК приема
В кабельных ЦСП линейный сигнал чаще всего передается в виде комбинаций импульсов поостоянного тока и пробелов, что упрощает реализацию регенераторов. В то же время регенераторы кабельных систем являются наиболее распространенным элементом современных цифровых сетей. Исходя из сказанного выше рассмотрим регенерацию цифрового сигнала, представляющего собой комбинацию импульсов и пробелов (единиц и нулей). Структура регенератора представлена на рис. 4.8, а.

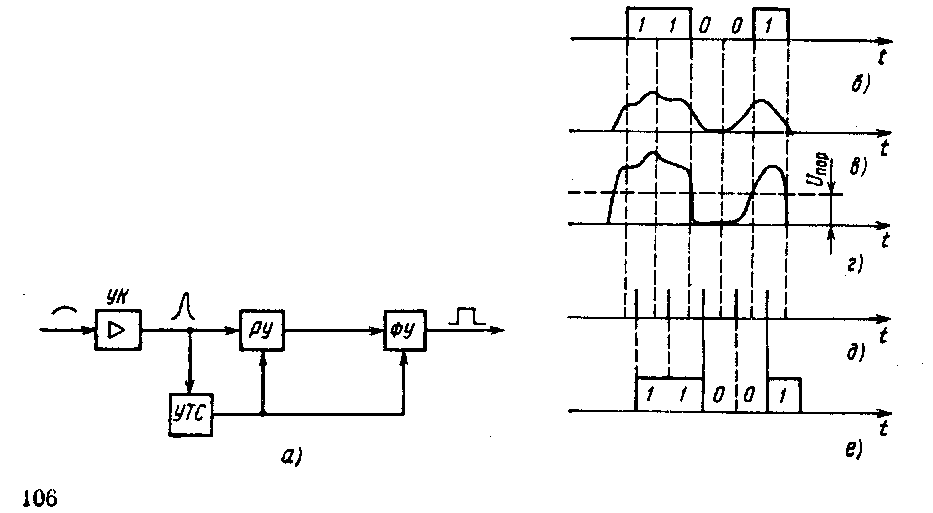

Рис. 4.8. Принцип регенерации цифрового двоичного сигнала
Искаженный цифровой сигнал из кабельной цепи поступает на усилитель-корректор УК, обеспечивающий частичную или полную коррекцию формы импульсов, и регистрируется решающим устройством РУ. Решающее устройство представляет собой пороговую схему, которая срабатывает, если уровень сигнала на его входе превышает пороговый уровень РУ, и не срабатывает, если уровень входного сигнала меньше уровня порога. Пороговое напряжение может подаваться извне или вырабатываться в схеме РУ. При поступлении импульса на выходе РУ появляется управляющий сигнал, а в случае 0 (пробела) состояние РУ не изменяется. Формирующее устройство ФУ обеспечивает формирование по сигналам РУ импульсов с принятыми для конкретной системы стандартными параметрами.
В приведенной выше схеме, характерной для современных регенераторов, регистрация входящего сигнала и принятие решения о его значении осуществляются по каждому символу в отдельности (возможно принятие решений по всей кодовой комбинации или по циклу, так называемый «прием в целом»), что значительно упрощает реализацию схемы регенератора. Однако при этом требуется введение устройства тактовой синхронизации УТС, которое должно обеспечить принятие решений на определенных временных интервалах. Эти интервалы выбираются в пределах участков тактового интервала, на которых принимаемый импульс имеет минимальные искажения, так как выбор момента регистрации в менее искаженной части импульса гарантирует верность принятия решения РУ.
Верность принимаемых РУ решений зависит, в первую очередь, от способа обнаружения двоичного сигнала и качества работы УТС. При безошибочной работе РУ каждому входному импульсу соответствует выходной, а каждому «пробелу» на входе — «пробел» на выходе. Однако из-за присутствия на входе РУ различных помех, несовершенства устройства тактовой синхронизации и других причин в процессе регенерации возможны ошибки, выражающиеся в преобразовании 1 на входе регенератора в 0 на выходе и наоборот входного 0 в выходную 1.
Рассмотрим временные диаграммы, поясняющие принцип регенерации цифрового сигнала (рис. 4.8).
Входной сигнал, пройдя регенерационный участок (рис. 4.8, б), искажается, форма его изменяется и на входе УК (рис. 4.8, в) она уже сильно отличается от исходной. Усилитель-корректор, устраняя амплитудно-частотные искажения цепи, корректирует форму импульсов, обеспечивая более крутые фронты, что облегчает процесс принятия решения в РУ. Форма сигнала на входе РУ представлена на рис. 4.8, г, здесь же штриховой линией, показан пороговый уровень РУ. Ца рис. 4.8, д показаны сигналы тактовой синхронизации. Из рисунка видно, что сигналы УТС размещаются в центрах тактовых интервалов, на которых входные сигналы РУ имеют максимальное значение и наименее искаженную форму, т. е. обеспечивается максимальное превышение сигнала над помехой, а следовательно, и верность регистрации. Из рисунка также ясно, что смещение синхросигнала может привести к ошибке регенерации. Не исключается ошибочное решение и при правильном расположении тактовых синхроимпульсов. Такой случай возможен, если полярность помехи противоположна полярности импульса, а ее абсолютная величина больше порогового значения. Тогда уровень импульса, искаженного помехой, будет ниже порогового уровня, что при регенерации приведет к ошибке. Если при отсутствии импульса уровень помехи окажется выше порогового, это также приведет к ошибке.
Построение регенераторов. Регенераторы современных ЦСП классифицируются по методу регистрации импульсов, виду тактовой синхронизации, методам получения колебания тактовой частоты и использования синхросигнала в процессе регенерации импульсов.
По методам регистрации импульсов различают регенераторы с однократным и многократным стробированием импульса цифрового сигнала. Практическое применение благодаря достаточной простоте реализации узлов регистрации нашли регенераторы с однократным стробированием, в которых на протяжении одного символа цифрового сигнала берется один отсчет и с помощью РУ устанавливается наличие 1 или 0 на входе регенератора.
По видам синхронизации различают регенераторы с внешней и внутренней синхронизациями.
При использовании внешней синхронизации цифровой сигнал в оконечном оборудовании линейного тракта объединяют с синхросигналом, получаемым от специальных УТС. При внешней синхронизации возможна также передача сигналов тактовой синхронизации по отдельному тракту. Оба способа внешней синхронизации требуют значительного усложнения оборудования системы и неэкономичны. Передача синхросигнала по отдельному тракту связана с необходимостью выравнивания группового времени распространения для информационных и синхротрактов. Совместная передача цифрового и синхросигналов кроме усложнения оборудования передачи приводит к усложнению схем регенераторов из-за необходимости осуществления процессов выделения тактовой частоты, подавления на входе регенератора составляющих цифрового сигнала, близких к тактовой частоте, объединения на выходе регенератора цифрового сигнала и сигнала тактовой синхронизации.
Исходя из этого на практике чаще всего используются регенераторы с внутренней синхронизацией, в которых тактовая синхронизирующая частота выделяется из цифрового сигнала. В зависимости от способа получения тактовой частоты регенераторы с внутренней синхронизацией подразделяются на регенераторы с пассивной и активной фильтрацией тактовой частоты.

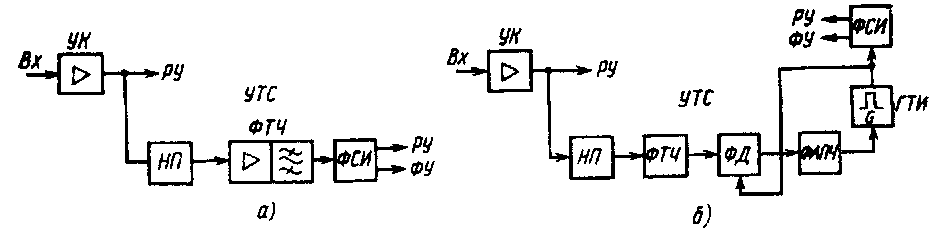

Рис. 4.9. Структурные схемы устройств тактовой синхронизации регенераторов
При активной фильтрации для формирования колебания тактовой частоты используются генераторы с фазовой автоподстройкой либо генераторы, синхронизируемые входящим цифровым сигналом. При пассивной фильтрации для выделения колебания тактовой частоты используются избирательные цепи типа резонансных контуров, многоконтурных схем, фильтров.
Типовая структура УТС регенератора с внутренней синхронизацией и пассивной фильтрацией тактовой частоты представлена на рис. 4.9, а.
Устройство нелинейного преобразования НП входного сигнала позволяет получить в спектре преобразованного сигнала составляющую с частотой, равной тактовой /т, которая может быть выделена устройством фильтрации тактовой частоты ФТЧ и направлена в формирователь стробирующих импульсов ФСИ. Формирователь стробирующих импульсов формирует импульсы с частотой следования, равной выделенной /т, определяющей промежутки времени стробирования для РУ и управляющей работой формирующего устройства ФУ.
При активной фильтрации структура УТС несколько видоизменяется (рис. 4.9, б). Ток тактовой частоты с выхода ФТЧ поступает на ФД, на второй вход которого подается тактовый сигнал от местного генератора тактовой частоты ГТЧ. Фазовый детектор вырабатывает управляющее напряжение Uy, пропорциональное разности фаз сигналов на входах ФД, которое поступает на вход цепи фазовой автоподстройки частоты ФАПЧ. Изменение параметров цепи ФАПЧ приводит к изменению частоты сигнала ГТЧ, при этом меняется разность фаз сигналов на входах ФД и напряжение Uy. Процесс продолжается до тех пор, пока частоты сигналов ГТЧ и ФТЧ не выравниваются, при этом 0У = 0.
В регенераторах с внутренней синхронизацией синхросигнал может быть получен как из входной импульсной последовательности регенератора, так и из выходного сигнала регенератора. В первом случае регенератор носит название регенератора прямого действия (рис. 4.10, а), во втором — обратного действия (рис. 4.10, б).
Рис. 4.10. Варианты построения регенераторов однополярных цифровых сигналов
В связи с тем, что устойчивость регенератора обратного действия ниже устойчивости регенератора прямого действия из-за наличия контура обратной связи, на практике чаще используют регенераторы прямого действия.
Известны три способа использования сигналов тактовой синхронизации в процессе регенерации импульсов цифрового сигнала:
перемножение регенерируемого сигнала с сигналом синхронизации с помощью схем логического умножения;
сложение регенерируемого сигнала с сигналом синхронизации;
перемножение сигналов с последующим сложением полученного результата с сигналом синхронизации или линейным сигналом.
Наибольшее распространение получили регенераторы с РУ, осуществляющими перемножение регенерируемого сигнала с сигналом тактовой синхронизации (рис. 4.11). В таких регенераторах РУ осуществляет стробирование сигнала на его входе в моменты времени, определяемые УТС, в этом случае схема регистрации позволяет полностью восстановить временные интервалы между символами цифрового сигнала, так как они полностью определены моментами появления стробирующих импульсов на выходах УТС. Длительность стробирующего импульса обычно во много раз меньше длительности регистрируемого символа цифрового сигнала.
В высокоскоростных ЦСП выработка стробирующих импульсов в регенераторах сильно затруднена, так как их длительность оказывается значительно меньше длительности очень коротких эле ментарных символов цифрового сигнала. В данном случае применяют регистрацию с частичным восстановлением временных соотношений цифрового сигнала. При этом в РУ осуществляется сложение входящего цифрового сигнала с сигналом тактовой частоты, вырабатываемым УТС. В дальнейшем из напряжения суммарного сигнала вычитается пороговое напряжение, что позволяет определить значение регенерируемого символа. В некоторых случаях возможно применение комбинации двух рассмотренных выше методов.

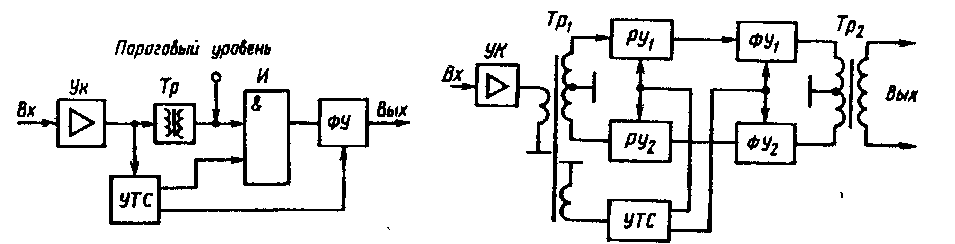

Рис. 4.11. Регенератор со стробиро- Рис. 4.12. Регенератор квазитроичных
ванием сигнала цифровых сигналов

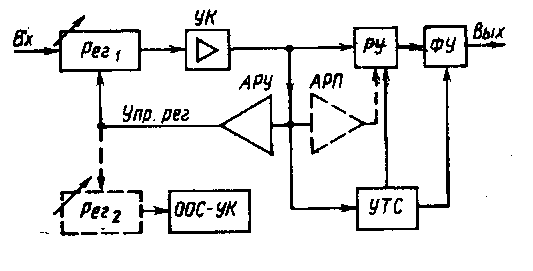

Рис. 4.13. Система АРУ и АРП
Рассмотренные выше структуры регенераторов предназначены для восстановления однополярных цифровых сигналов. Для восстановления формы двухполярных сигналов регенератором должно быть предусмотрено два канала регенерации — отдельно для положительных и отрицательных импульсов. Разделение импульсов в соответствии с полярностью наиболее просто реализуется с помощью дифференциальных трансформаторов.
Функциональная схема регенератора двухполярного квазитроичного сигнала представлена на рис. 4.12. В этой схеме усилитель-корректор УК обеспечивает усиление и коррекцию двухполярного цифрового сигнала. Трансформатор Tpi имеет вторичную обмотку с заземленной средней точкой, благодаря чему положительные импульсы на входе регенератора создают положительный потенциал на входе РУь а отрицательные — положительный потенциал на входе РУ2. В моменты, определяемые стробирующими импульсами, поступающими от УТС, срабатывает то из двух РУ, на входе которого положительный потенциал превышает пороговое значение. Формирующие устройства ФУ] и ФУ2 обеспечивают формирование импульсов с заданными параметрами. В первичной обмотке трансформатора Тр2 токи с выходов ФУ, и ФУ2 имеют противоположные направления, что позволяет формировать двухполярный сигнал на выходе регенератора.
Температурные изменения затухания регенерационного участка, а также изменения затухания, вызванные отклонением длин реге-нерационных участков от номинального значения, приводят к изменению уровней сигналов на входе УК, а следовательно, и на входе РУ. Это может вызвать неверное опознавание значения символа. Исключить данное явление можно либо изменением порогового уровня РУ в зависимости от уровня сигнала на выходе УК, либо стабилизацией амплитуды скорректированного импульса на выходе УК за счет изменения его усиления при изменении затухания регенерационного участка. В первом случае применяют схему автоматической регулировки порогового уровня (АРП) решающего устройства, во втором — схему автоматической регулировки усиления (АРУ) в УК. В некоторых регенераторах используют обе схемы (рис. 4.13).
При использовании схемы АРУ регуляторы усиления могут быть размещены как на входе УК (Peri), так и в цепи ООС—УК (Регг). Чаще реализуется первый вариант, обеспечивающий большой диапазон регулировки. Поскольку уровень цифрового сигнала на входе регенератора всецело определяется затуханием регенерационного участка (в аналоговых системах уровень сигнала на входе НУП зависит от его уровня на выходе оконечного пункта передачи, тогда как в ЦСП этот уровень не меняется), из экономических соображений целесообразно использовать наиболее простую— электрическую систему АРУ по уровню входящего сигнала. Блок АРУ в регенераторах в зависимости от уровня сигнала на выходе УК вырабатывает сигнал управления регенератором Упр. рег. В блоке АРП определяется уровень входного сигнала и вырабатывается соответствующее пороговое напряжение для РУ.
Применение АРУ и АРП позволяет варьировать длины регенерационных участков в больших пределах, упрощая строительство линии передачи, настройку и эксплуатацию линейного тракта (в частности, отпадает необходимость в использовании искусственных линий).
Параметры регенераторов. Основным параметром регенератора является коэффициент ошибок Кош, определяемый как отношение числа ошибочно регенерированных символов Л/ош к общему числу символов N0:
Kom = NOn/N0. (4.1)
В каждой конкретной системе передачи для номинальной длины регенерационного участка задается минимально допустимое значение Кош-
В некоторых случаях в качестве основного параметра используется значение помехоустойчивости. Под помехоустойчивостью регенератора понимают то минимальное значение защищенности Л37Ш„ на входе регенератора, при которой обеспечивается заданный Кош- Помехоустойчивость оценивается с учетом ухудшающих работу регенератора факторов—неточности коррекции, нестабильности тактовой частоты, наличия зоны неопределенного решения РУ.
Для оценки качества коррекции импульсов УК регенератора и возможности достоверной регистрации импульса цифрового сигнала используются так называемые глаз-диаграммы. Глаз-диаграмма — это график или картинка на экране осциллографа, состоящая из системы наложенных друг на друга всех возможных вариантов цифрового сигнала в интервале времени, равном двум тактовым интервалам.
Рис. 4.14. Характеристика для оценки помехоустойчивости регенераторов (глаз-диаграмма)
На рис. 4.14 представлен вариант глаз-диаграммы. Точка Р графически фиксирует опознавание импульса в центре тактового интервала на уровне, равном половине его амплитуды. Разность ДС/р между уровнями регистрируемого импульса и соседнего, создающего максимальную по величине межсимвольную помеху, называется раскрывом глаз-диаграммы. Чем больше раскрыв, тем больше допустимый уровень аддитивной помехи, при которой будет принято правильное решение. Следовательно, увеличение рас-крыва снижает коэффициент ошибок регенератора, а его уменьшение приводит к росту Кош- Отметим, что раскрыв уменьшается при смещении момента регистрации от центра импульса (точка Р смещается влево или вправо).
