6.6. Система передачи икм-зос
Первичная цифровая система передачи ИКМ-ЗОС предназначена для организации линий передачи на базе сельских кабелей КСПП-1Х4Х1.2 или КСПП-1Х4Х0,9 по однокабельной схеме. Система позволяет организовать: 30 каналов тональной частоты, используемых в качестве соединительных либо абонентских линий СТС; до 90 сигнальных каналов СК (по три СК на каждый канал ТЧ), служащих для передачи сигналов управления и линейных сигналов между станциями СТС; канал вещания второго класса вместо четырех каналов ТЧ; канал передачи дискретной информации и общий канал сигнализации ОКС через унифицированные противонаправленные цифровые стыки, со скоростью 64 кбит/с. Система позволяет организовать выделение части телефонных каналов и разветвление остальных каналов на два направления на станции разветвления СР. Число таких станций в одной системе может достигать трех.
Построение временного цикла передачи и линейного сигнала системы ИКМ-ЗОС аналогично построению временного цикла и линейного сигнала системы ИКМ-30, благодаря чему возможна их совместная работа. Скорость передачи линейного сигнала 2048 кбит/с. В системе используются линейные коды с чередованием полярности импульсов ЧПИ или с повышенной плотностью единиц МЧПИ. Расстояние между питающими станциями при использовании кабеля КСПП-1Х4Х0.9 не должно превышать 90км, а кабеля КСПП-1Х4Х1.2 — 110 км. Так как каждая СР может быть питающей, максимальная дальность связи при трех допустимых СР на кабеле КСПП-1Х4Х0.9 составляет 360 км, на кабеле КСПП-1Х4Х1.2 — 440 км.
Одна система ИКМ-ЗОС позволяет организовать связь между восемью пунктами путем распределения 30 каналов между ними. Предусматривается также организация поперечных каналов между оконечными станциями.
Максимальное затухание регенерационного участка на полутактовой частоте системы 1024 кГц не должно превышать 36 дБ. Максимальное число необслуживаемых регенерационных пунктов между питающими станциями 28.
Система телеконтроля ИКМ-ЗОС позволяет организовать полуавтоматический контроль исправности РЛ методом шлейфа по цифровому сигналу. Служебная связь по искусственным цепям с помощью аппаратов линейных обходчиков АЛО организуется в >'пределах секции дистанционного питания. Максимальное напряжение дистанционного питания 240 В, ток дистанционного питания 75±7,5 мА, мощность, потребляемая одним НРП, 0,75 Вт. Электро питание оконечных пунктов и СР осуществляется от станционных источников тока напряжением 60 В.

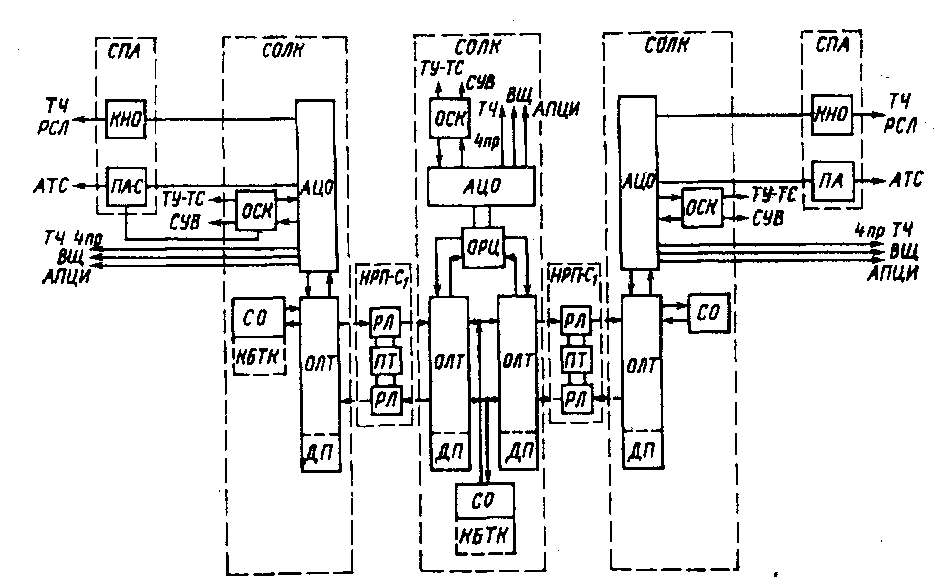

Рис. 6.17. Структурная схема системы передачи ИКМ-ЗОС
Каналы ТЧ системы могут работать в четырехпроводном режиме с измерительными уровнями —13 и +4,3 дБ, —3,5 и —3,5 дБ (оконечный режим и четырехпроводный транзит) и двухпроводной режим с остаточным затуханием 7,0 дБ; 3,5 дБ; 1,8 дБ.
Канал вещания организуется вместо I-, 9-, 16- и 24-го каналов ТЧ и имеет измерительные уровня на выходе и входе —9,0 и + 6.0 дБм соответственно.
Система позволяет организовать два канала передачи дискретной информации в нулевом (или восьмом) и шестнадцатом канальных интервалах со скоростью передачи 64 кбит/с для КИ8 или KHie и 8 кбит/с для КИ0.
Обобщенная структурная схема ИКМ-ЗОС представлена на рис. 6.17. Оконечная аппаратура одной системы состоит из четырех частей, размещаемых на стойке линейного и каналообразующего оборудования СОЛК: аналого-цифрового оборудования АЦО, оборудования линейного тракта ОЛТ, оборудования сигнальных каналов ОСК и сервисного оборудования СО. На станциях разветвления устанавливается стойка, содержащая оборудование цифрового разветвления ОРЦ.
Аналого-цифровое оборудование формирует из телефонных сигналов, сигналов вещания и дискретной информации цифровой поток со скоростью 2048 кбит/с, в котором содержатся также и сигналы управления, сформированные ОСК. Оборудование линейного тракта обеспечивает регенерацию линейного сигнала и дистанционное питание НРП. Для организации дистанционного питания в ОЛТ устанавливается отдельно поставляемый блок ДП.
На питающей станции вместе с блоками ДП устанавливается в обязательном порядке комплект блоков телеконтроля КБТК. Контроль РЛ осуществляется организацией шлейфа по цифровому сигналу в блоке ПТ по команде от КБТК.
При использовании каналов ТЧ в качестве соединительных линий между АТС для согласования этих каналов с оборудованием станций предусмотрены блоки низкочастотных окончаний каналов КНО. Для организации абонентских линий вместо КНО устанавливаются комплекты прямых абонентов ПА-С на центральной станции и ПА на оконечной. Блоки КНО и ПА размещаются на стойке прямых абонентов СПА, содержащей согласующее оборудование на 60 каналов. Возможна также установка согласующего оборудования на стойке СОЛК.
Для организации канала вещания используется комплект блоков вещания, устанавливаемый вместо соответствующих канальных блоков.
Сигналы управления и взаимодействия СУВ передаются по сигнальным каналам, образуемым в ОСК, и через унифицированный противонаправленный стык вводятся в канальный интервал KHi6. К цифровому стыку KHi6 может быть подключено оборудование общего канала сигнализации ОКС.
Сигналы аппаратуры передачи цифровой (дискретной) информации АПЦИ, подключаемой к соответствующим цифровым стыкам, вводятся в канальные интервалы КИ0 и КИ8. Оборудование цифрового разветвления ОРЦ представляет собой устройство, осуществляющее перераспределение каналов, приходящих с четырех направлений: 0, 1, 2, 3. Центральная станция, подключаемая к направлению 0, имеет связь с направлениями 1, 2, 3 по п, k, т каналам соответственно (n + k + tn^.30).
В направлениях ЦС — ОС, ЦС — РС используемое число каналов меньше 30, поэтому не использующиеся на ОС для связи с ЦС каналы могут быть применены для огранизации поперечных связей ОС—ОС. В этом случае поперечные связи могут быть организованы между направлениями 1 и 3 по k каналам, 1 и 2 — по m каналам, 2 и 3 — по и каналам. Такой режим работы ОРЦ носит название «квадрат». Возможно использование ОРЦ для перераспределения каналов на три направления (режим «треугольник»): 0, 1, 2. При этом число каналов в направлении не должно превышать 15. Необслуживаемый регенерационный пункт НРП-Ci содержит два односторонних линейных регенератора РЛ и блок питания и телеконтроля ПТ. 176
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Поясните принцип построения цикла системы передачи ИКМ-30.
2. Назовите состав оборудования ОП и НРП ИКМ-30 и назначение отдельных конструктивных единиц.
3. Какие функции выполняют структурные элементы блоков Код А и Код Ц.'
4. Поясните функции элементов генераторного оборудования ЗГ, ДР, ДК.
ДЦ.
5. Каким образом в блоке ФЛС формируется кодовая комбинация цикловой синхронизации?
6. За счет чего на выходе блока Декод формируются двухполярные импульсы АИМ, если в состав декодера входят два ГЭТ, дающие токи только отрицательной полярности?
7. Каковы функции структурных элементов стойки СОЛТ ИКМ-30?
8. Как учитываются в схеме РЛ возможные изменения затухания регенерационного участка в определенных пределах?
9. Каким образом действует схема определения НРП с пониженным давлением?
10. Как определяется номер поврежденного регенерационного участка?
11. Каким образом определяется неисправный РЛ?
12. Каким образом функционирует подсистема служебной связи ОП—НРП в линейном тракте ИКМ-30?
13. Чем отличается конструктивное оформление оборудования ИКМ-ЗОС от оборудования ИКМ-30?
14. Каковы особенности построения линейного тракта ИКМ-ЗОС?
