1.3. Принципы временного разделения каналов

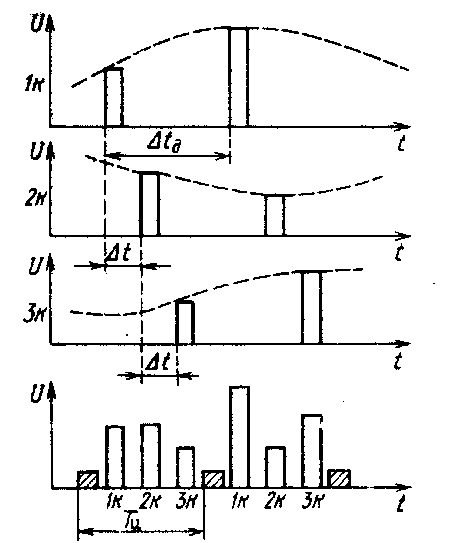

Групповой сигнал при ВРК. Временные диаграммы образования группового многоканального АИМ сигнала показаны на рис. 1.18. Непрерывный сигнал каждого из каналов подвергается дискретизации с периодом T„^.\I2FB, где FB— верхняя частота спектра сигнала. Дискретные отсчеты сигналов в каждом из каналов сдвинуты по времени относительно друг друга на время Д*. Если число объединяемых каналов N, а период дискретизации Тя, то длительность импульса последовательности, осуществляющей дискретизацию, должна быть меньше TJN и обычно ти^0,57д/УУ, т. е. чем больше число уплотняемых каналов, тем короче длительность импульсов дискретизации и тем более широкая полоса пропускания или быстродействие требуется от устройств, обеспечи
13
вающих дискретизацию. Например, при jV = 30 и Tx=l/Fn = = I /8 -103 кГц=125 мкс, ти< <0,57g/yV«2 мкс и, следовательно, Д/^бОО кГц.
Дискретные отсчеты каждого из каналов объединяются в групповой АИМ сигнал. Для того чтобы распределить на приеме отсчеты индивидуальных сигналов по своим каналам, необходимо в начале каждой группы канальных импульсов (КИ) ввести дополнительный импульс или группу импульсов, отличающихся по какому-либо признаку от импульсов канальных сигналов, например, как показано на рис. 1.18, группового сигнала в системах с ВРК
по длительности. Этот сигнал оп- ределяет начало цикла переда- чи и называется сигналом ЦИК ловой синхронизации. Как видно, длительность цикла передачи равна периоду дискретизации Гц=Гн. ' '
Рис 1.18. Временные диаграммы формирования

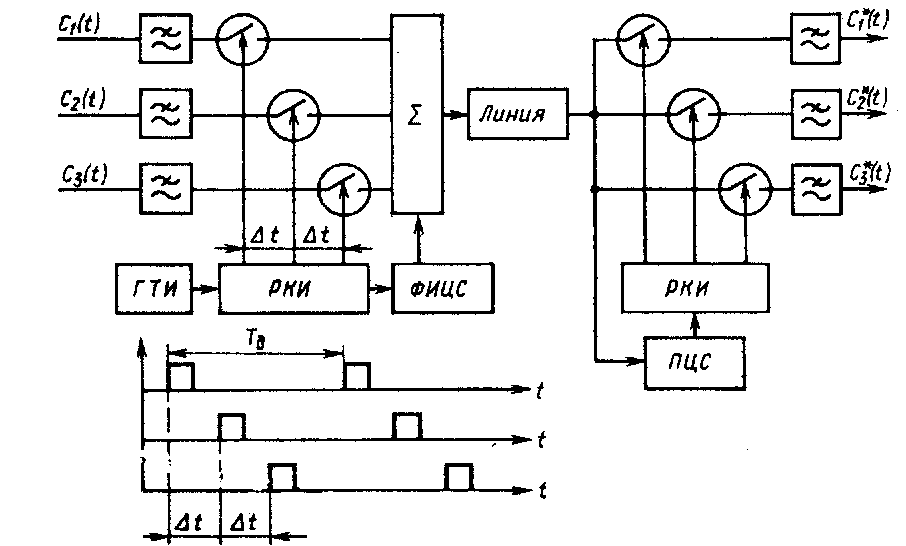

Структурная схема системы с ВРК. Структурная схема трех-канальной системы с ВРК приведена на рис. 1.19. В передающей части системы индивидуальные непрерывные сигналы через ФНЧ,
Рис. 1.19. Структурная схема системы с ВРК
ограничивающие их спектр частотой FB, поступают на электронные ключи, осуществляющие дискретизацию непрерывных сигналов. Электронные ключи периодически с частотой дискретизации Fa подключают входное напряжение к нагрузке на время длительности импульса
Работой ключей управляют подаваемые от распределителя канальных импульсов РКИ последовательности прямоугольных импульсов, сдвинутые относительно друг друга на время Д*. Основная последовательность импульсов с частотой дискретизации F^ создает- ся в генераторе тактовых импульсов (ГТИ). В сумматоре происходит объединение дискретных отсчетов сигналов и импульсов цикловой синхронизации, вырабатываемых в формирователе импульсов цикловой синхронизации ФИЦС.

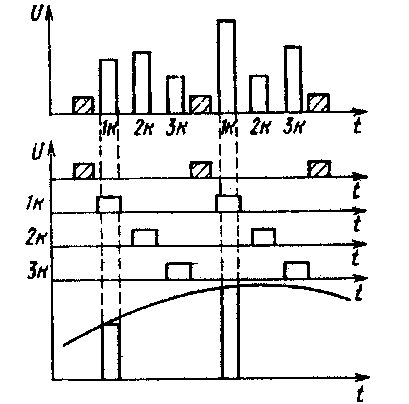

Рис 1.20 Временные диаграммы разделения канальных сиг налов в системах с ВРК
В приемной части аппаратуры приемник цикловой синхронизации (ПЦС) выделяет импульсы цикловой синхронизации, которые управляют работой РКИ (рис. 1.20).
Импульсы последовательности с РКИ поступают на ключи своих каналов и осуществляют временную селекцию КИ из группового АИМ сигнала, например отсчетов сигнала первого канала. Фильтры нижних частот в приемной части аппаратуры восстанавливают непрерывные сигналы из их дискретных отсчетов. Из-за шумов в линии и ошибок формирования выделенный непрерывный сигнал С* (г) отличается от входного сигнала C(t).
Переходные помехи в системах ВРК- Искажения сигналов, возникающие при прохождении их через цепи с неравномерными ам-плитудно- и фазочастотными характеристиками, называются л и-н е й н ы м и.
Линейные искажения группового АИМ сигнала возникают при его формировании и прохождении по цепям с ограниченной полосой пропускания. Передача импульсного сигнала по цепи с ограниченной или неравномерной амплитудно-частотной характеристикой (АЧХ) приводит к тому, что форма импульсов искажается: происходит затягивание фронтов и образование выбросов, которые при определенных условиях могут перекрыть временные интервалы других каналов. В этом случае в системах ВРК возникают переходные помехи между каналами, а степень такого перекрытия определяет величину переходных помех.

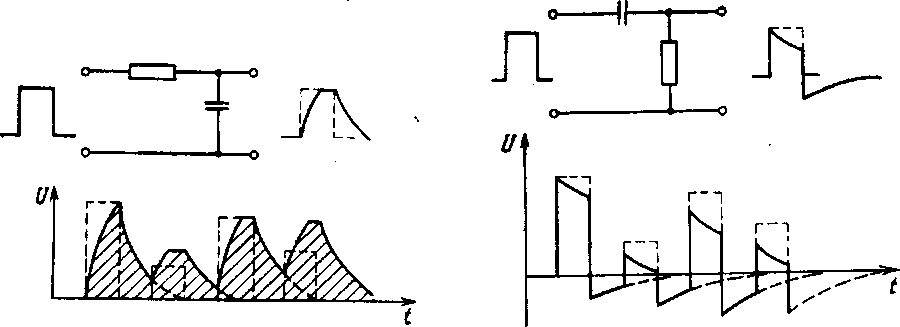

Рис. 1.21. Искажения первого рода в Рис. 1.22. Искажения второго рода в системах с ВРК системах с ВРК
Ограничение полосы частот сверху происходит из-за ограниченного быстродействия транзисторов, используемых при формировании группового АИМ сигнала, и наличия реактивных элементов в цепях, по которым проходит групповой АИМ сигнал. В этом случае эквивалентную схему тракта передачи можно представить интегрирующей цепочкой. Передача прямоугольного импульса через такую цепочку сопровождается искажением его формы (рис. 1.21): фронт и спад импульса затягиваются, в результате чего увеличивается его длительность. Степень увеличения зависит от параметров цепочки или степени неравномерности АЧХ. При прохождении через такую цепь группового АИМ сигнала происходит перекрытие временных интервалов импульсов соседних каналов и суммирование остатка напряжения предыдущего отсчета с напряжением последующего отсчета (рис. 1.21). При этом наглядно видно, что изменение амплитуды отсчета первого канала вызывает примерно такие же изменения остатка напряжения во втором канале и приводит к появлению в нем переходной помехи. Наибольшее переходное влияние оказывают импульсы предшествующих каналов, влияние на более отдаленные по времени каналы заметно уменьшается. Такие искажения и переходные помехи, эозникающие из-за ограничения полосы сверху, называют искажениями 1-го рода.
Ограничение полосы частот снизу происходит из-за наличия в цепях прохождения группового сигнала (трансформаторов, емкостей) реактивных элементов. В этом случае эквивалентную схему тракта, по которому проходит групповой АИМ сигнал, можно представить дифференцирующей цепочкой. Импульс прямоугольной формы при прохождении по такой цепи искажается из-за спада АЧХ в области нижних частот, возникает скол вершины импульса и выброс отрицательной полярности (рис. 1.22). Если через такую цепь проходит групповой АИМ сигнал, то выбросы обратной полярности предыдущих импульсов уменьшают амплитуду отсчетов последующих импульсов (рис. 1.22), вызывая внятные переходные помехи. В отличие от искажений 1-го рода отрицательные выбросы затухают очень медленно, а поэтому влиянию подвергаются каналы, значительно более отдаленные от влияющего. Искажения и переходные помехи из-за ограничения полосы снизу называют искажениями 2-го рода.
Таким образом, переходные помехи между каналами многоканальных систем с разделением по времени в отличие от систем с частотным разделением каналов возникают вследствие ограничения полосы пропускания группового тракта и неравномерности его АЧХ.
Нелинейные искажения группового сигнала при ВРК. Групповой АИМ сигнал проходит через тракт передачи, который обладает определенной нелинейностью и, следовательно, вызывает нелинейные искажения группового сигнала. Нелинейные искажения возникают при прохождении сигнала через нелинейные четырехполюсники, такие, как амплитудные ограничители, электронные ключи, импульсные усилители и т. д. В этом случае предполагают, что эти устройства являются безынерционными, т. е. не ограничивают полосу передаваемого сигнала.

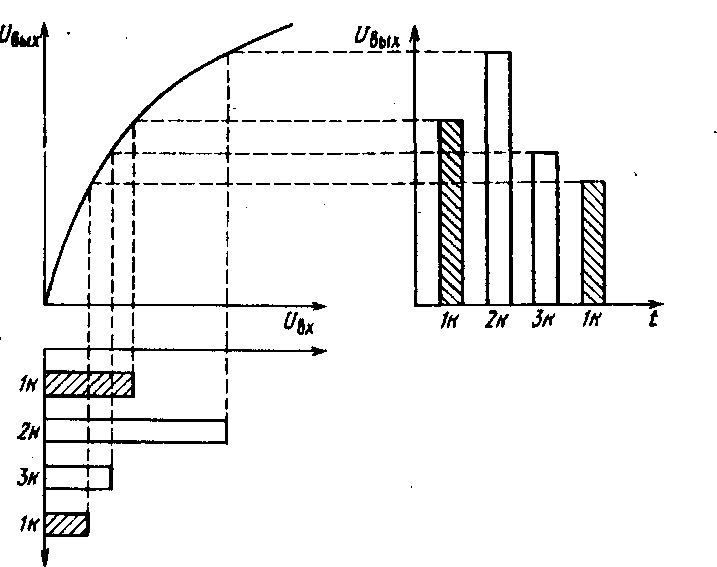

Рассмотрим прохождение группового АИМ сигнала через четырехполюсник с существенно нелинейной амплитудной характеристикой (рис. 1.23). Как видно, на выходе такого четырехполюсника изменяются амплитудные соотношения отсчетов каждого из каналов, например на входе и выходе первощ^калада^однако Bga
имовлияние между соседними канальными отсчетами отсутствует, так как длительность импульсов не изменяется.
Рис. 1.23. Влияние нелинейных искажений на групповой сигнал 9 системах с ВРК
Следовательно, в отличие от систем передачи с ЧРК нелинейные искажения группового сигнала систем с ВРК не приводят к появлению взаимных переходных помех между каналами.
