8.3. Оборудование вторичного временного группообразования
Оборудование ВВГ находится на стойке СВВГ, где может размещаться до восьми комплектов ВВГ и панель обслуживания ПО-В. Размер стойки стандартный: 2600X600X225 мм.
Панель обслуживания обеспечивает общестоечную сигнализацию, индикацию вида аварии, организацию канала служебной связи в групповом цифровом потоке, стабилизацию питающих напряжений. Совместно с блоками контроля и сигнализации, контроля достоверности, входящих в комплект ВВГ, и блоками ПО-В организуется система автоматического контроля и аварийной сигнализации, которая предназначена для обнаружения неисправности и контроля состояния узлов аппаратуры в процессе ее эксплуатации. Сигнализация СВВГ извещает о нарушении цикловой синхронизации, пропадании цифрового потока в трактах передачи и приема, пропадании тактовой частоты 8448 кГц, снижении верности передачи, выходе из строя приемной части оборудования линейного тракта, пропадании любого внешнего или внутреннего питающего напряжения.
Оборудование ВВГ обеспечивает: объединение четырех потоков со скоростью 2048 кбит/с в цифровой поток со скоростью 8448 кбит/с и наоборот, организацию четырех каналов дискретной информации со скоростью по 8 кбит/с, организацию одного канала служебной связи с использованием дельта-модуляции со скоростью передачи 32 кбит/с. Объединение первичных цифровых потоков основано на принципе двустороннего согласования скоростей и двухкомандном управлении. Такой принцип объединения цифровых потоков рассмотрен в гл. 5.
Построение временного цикла ИКМ-120 рассмотрено в § 5.3 и показано на рис. 5.6. Необходимо отметить особенность использования временных позиций 5...8 в четвертой группе, где передаются информационные символы при отрицательном согласовании скоростей. Как показано в § 5.4, максимальная частота согласования скоростей 120 Гц, а частота следования циклов 8 кГц, т. е. выше примерно в 67 раз. С учетом этого, когда согласование скоростей отсутствует на тех же позициях в одном из каждых двух циклов передается информация о промежуточном значении временного интервала между сигналами записи и считывания, а в других циклах на позициях 5, 6 —передача сигналов извещения об аварии и вызова по служебной связи.
Как отмечалось в § 5.4, передача информации о промежуточном значении временного интервала между сигналами записи и считывания позволяет обнаружить ошибку в передаче команд согласования скоростей. В приемнике команд согласования скоростей
ИКМ-120 память хранит информацию четырех предыдущих значений промежуточного состояния временного интервала между сигналами записи и считывания. В этом случае искажение команды согласования скоростей произойдет при искажении четырех передаваемых подряд значений промежуточного состояния скоростей.
В оборудовании ВВГ предусмотрено три режима работы: асинхронный, синхронный, синхронно-синфазный. Первые два режима используются при передаче цифровых потоков, сформированных оборудованием АЦО-30, а третий — при передаче потоков, сформированных в АЦО-ЧД-60. Перевод оборудования ВВГ на синхронный режим работы осуществляется блокировкой приемника команд согласования скоростей. При синхронном и синфазном режимах всеми блоками асинхронного сопряжения передачи управляет один блок БАСпер и всеми блоками асинхронного сопряжения приема один блок БАСпр.
В состав оборудования ВВГ (рис. 8.6) входят блоки: генераторного оборудования ГО-В, задающего генератора ГЗ-В, асинхронного сопряжения передачи БАСпер, асинхронного сопряжения приема БАСпр, вторичного стыка передачи ВСпер, вторичного стыка приема ВСпр, приемника синхросигнала ПС, контроля и сигнализации КС, контроля достоверности КД. На схеме также показаны устройства дискретной информации (ДИпер ДИпр), информация от которых поступает прямо в ВСпер и выделяется из ПС.
В тракте передачи четыре первичных цифровых потока в линейном коде поступают на входы своих блоков БАСпер, где происходит преобразование линейного кода в однополярный, запись входного сигнала с частотой 2048 кГц в ЗУ и считывание с частотой 2112 кГц, которая является кратной тактовой частоте 8448 кГц. В БАСпер производится также согласование скоростей записи и считывания.
Сигналы от четырех блоков БАСпер поступают в блок ВСпер для формирования группового сигнала, в который вводятся на соответствующие временные позиции синхросигнал, импульсы дискретной информации и другие служебные сигналы. В блоке ВСпер одно-полярный код преобразуется в линейный (КВП-3 или ЧПИ). Далее групповой сигнал поступает на выход оборудования ВВГ.

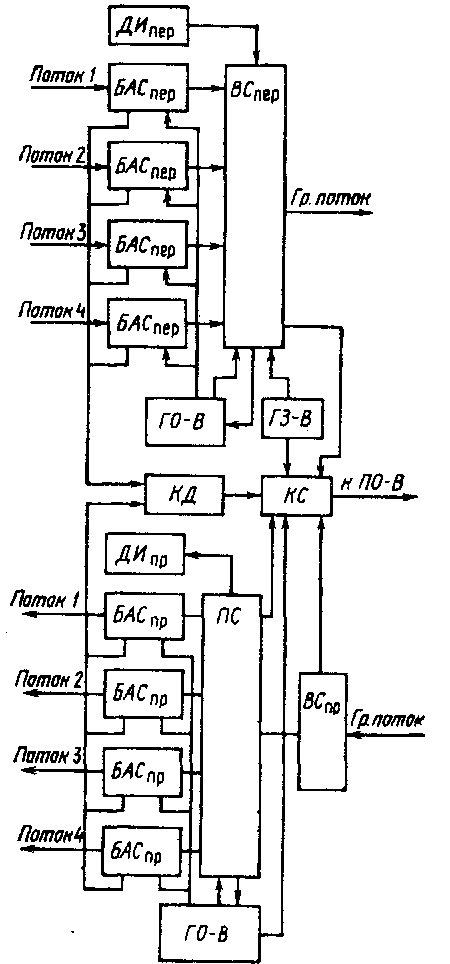

Рис. 8.6. Структурная схема оборудования ВВГ
На приеме групповой сигнал поступает в блок ВСпр, где происходит преобразование линейного кода в простой однополярный. Затем сигнал поступает в блок ПС, который обеспечивает правильное разделение группового сигнала на четыре цифровых потока, непрерывный контроль синхронизма и восстановление его при нарушении, выделение импульсов дискретной информации и других служебных сигналов. Система цикловой синхронизации — адаптивная, коэффициент накопления по выходу из синхронизма равен 4, коэффициент накопления по входу в синхронизм равен 2. Среднее время вхождения в синхронизм 0,75 мс. Такое время вхождения в синхронизм позволяет избежать нарушения синхронизма в объединяемых первичных цифровых потоках.
Четыре цифровых потока, разделенных блоком ПС, поступают в четыре блока БАСпр. Блок БАСпр предназначен для восстановления первоначальной скорости передаваемого потока с помощью записи информационного потока в запоминающее устройство и считывания его с тактовой частотой 2048 кГц. Эта частота вырабатывается генератором с фазовой автоподстройкой.
Генераторное оборудование осуществляет управление работой функциональных узлов аппаратуры передающего и приемного трактов. Генераторное оборудование тракта передачи состоит из блоков ГЗ-В и ГО-В. Частота задающего генератора 8448, стабильность :F2-10"5, режимы его работы: внутренней синхронизации, внешней синхронизации, внешнего запуска. Тактовая частота поступает из ГЗ-В в блок ВСпер, где происходит ее деление на 4. Полученная частота 2112 кГц подается в блок ГО-В, формирующий управляющие последовательности для тракта передачи. В приемном тракте деление частоты 8448 кГц, полученной от ВТЧ, на 4 происходит в блоке ПС. Полученная частота 2112 кГц поступает в блок ГО-В, формирующий управляющие последовательности для тракта приема. Построение ГО-В тракта передачи аналогично построению ГО-В тракта приема.
Блок КС формирует сигнал «Авария» при нарушении работы блоков ВСпер, ВСпр, ГЗ-В, ПС, БАСпер, БАСпр, питания.
