7.4. Система передачи «зона-15»
Общие сведения. Система передачи «Зона-15» предназначена для организации каналов на сельской сети связи. Каналы, образованные системой, могут использоваться как соединительные линии СТС либо как абонентские линии, позволяющие подключать абонентские телефонные аппараты и таксофоны к ЦС района. Кроме того, предусмотрена организация канала звукового вещания второго класса с обратным каналом контроля качества и каналами дистанционного управления вместо двух каналов ТЧ. Без занятия канала ТЧ может быть организовано до четырех телеграфных каналов, кроме того, по любому каналу может осуществляться передача дискретной информации в диапазоне ТЧ.
Протяженность линейного тракта системы, образованного по однокабельному способу, может достигать 50 км на кабелях КСПП-1Х4Х1,2; КСПП-1 Х4х0,9. Длина регенерационного участка варьируется в пределах 1,0...4,3 км в зависимости от типа кабеля, затухание участка, перекрываемое регенераторами на полутактовой частоте системы fT/2 = 1024 кГц, может меняться в пределах 9...36 дБ.
Оборудование линейного тракта обеспечивает подачу дистанционного питания, используя искусственные цепи по схеме «провод— провод» постоянным током 90 мА с максимально возможным напряжением 350 В. Участковая служебная связь, также организуемая по искусственной цепи, позволяет обеспечивать оперативное управление персоналом на любой из оконечных или промежуточных станций. В оборудовании линейных трактов предусмотрена возможность дистанционного определения неисправной промежуточной станции. Электропитание оконечной станции осуществляется от станционных источников —60 В.
Конструкцией оконечной станции предусмотрена аварийная световая и звуковая сигнализация неисправности группового тракта передачи с указанием неисправного направления передачи обеспечивает сигнализацию на обслуживаемой станции об ухудшении работы линейных трактов с указанием направления передачи.
Скорость передачи линейного сигнала 2048 кбит/с. В системе применен линейный код с чередованием полярности импульсов ЧПИ. Для формирования линейного цифрового потока со скоростью 2048 кбит/с в системе используется синхронное объединение двух цифровых потоков со скоростью 1024 кбит/с. Принцип формирования линейного сигнала представлен на рис. 7.10.
Линейный сигнал состоит из сверхциклов СЦ (рис. 7.10,а) длительностью 2 мс. Как и в системе ИКМ-30, сверхцикл содержит 16 циклов ц0.-ц15 и каждый цикл состоит из 32 канальных интервалов КИ0...КИ31. Местоположение и состав сигналов ЦС, сверхцикловой синхронизации СЦС и телеграфных (дискретной информации) для системы «Зона-15» (рис. 7.10,6) такие же, как и в ИКМ-30. Однако построение КИ0 в нечетных циклах и КИ16 в циклах Ц0...ц15 в системе «Зона-15» отличаются от построения соответствующих КИ в системе ИКМ-30 (рис. 7.10,в).

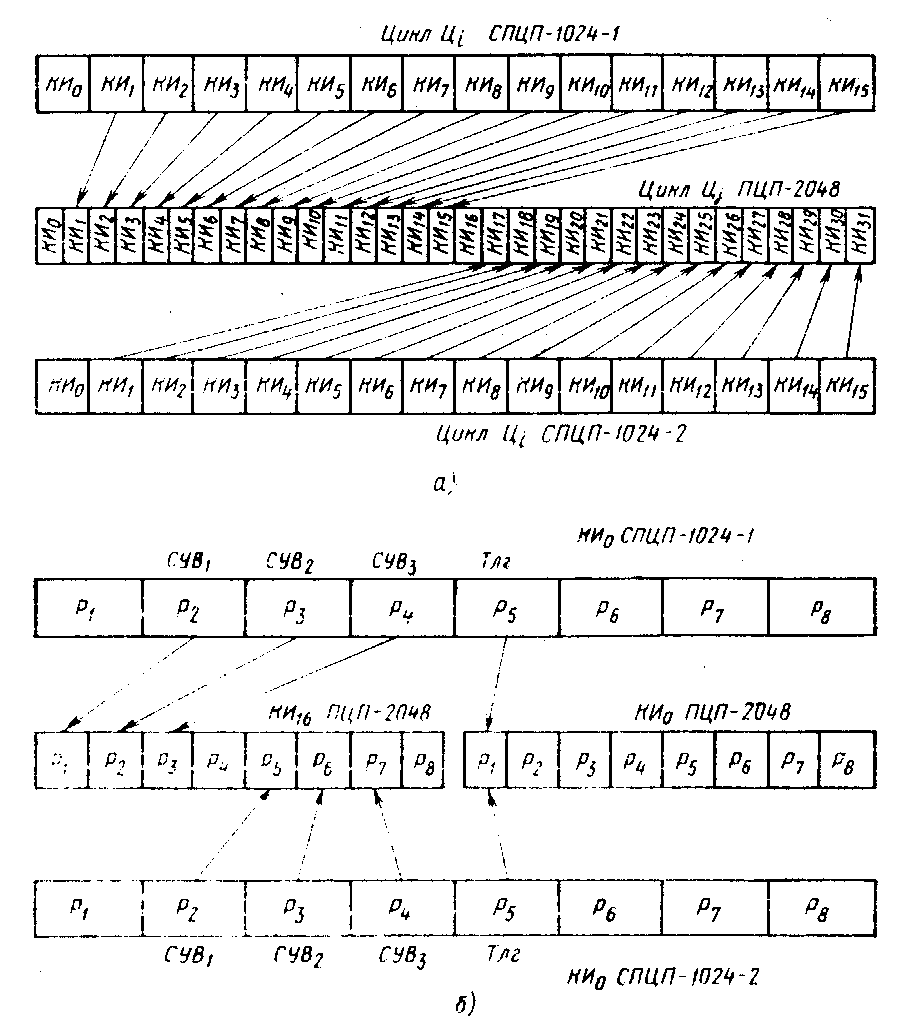

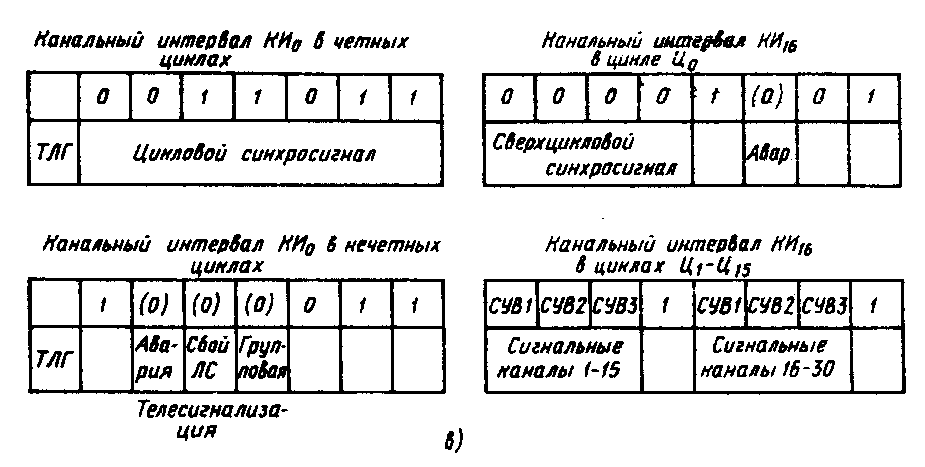

Рис. 7.10. Принцип формирования линейного сигнала системы «Зона-15»:
а — построение цикла ПЦП-2048; б — передача СУВ,, СУВ2, СУВ3 и сигналов ТЛг цифровых потоков со скоростью 1024 кбит/с; в — построение КИ0 нечетного цикла и КИш нулевого цикла
Как известно, в системе «Зона-15» возможно использование до трех каналов СУВ для каждого канала ТЧ (в ИКМ-30 только два канала СУВ). Поэтому КИ16 циклов Ц0...ц15 разряды Р1...р3 используются для каналов СУВ1( СУВ2, СУВ3 каналов ТЧ с 1-го по 15-й, а разряды Р5...Р7 для каналов СУВ каналов ТЧ с 16-го по 30-й.
В разрядах Р4 и Р8 передаются единицы. В КИ0 нечетных циклов разряды Р3...Р5 используются для передачи аварийных сигналов.
Цикл первичного цифрового потока ПЦП-2048 кбит/с в системе «Зона-15» образуется путем объединения канальных интервалов циклов двух субпервичных цифровых потоков СПЦП. Канальные интервалы КИ1...КИ16 потока СПЦП1 занимают в ПЦП соответствующие по номерам КИ, а КИ1...КИ16 потока СПЦП2— интервалы КИ17..ДИ31. Соответственно каналы СУВ СПЦП! занимают разряды Р1...Р3, а СПЦП2 — разряды Р5...Р7 в KHi6.
Структурная схема аппаратуры «Зона-15» представлена на рис. 7.11. Оконечная станция состоит из части оборудования ИКМ-15. Из системы ИКМ-15 в состав системы «Зона-15» вошли блоки КНО, БУК, БС, СО, причем на оконечной станции используются по два комплекта блоков КНО и БУК. Блок ВГ-15Х2 обеспечивает формирование ПЦП 2048 кбит/с из двух СПЦП 1024 кбит/с, сформированных в блоках БУК1 и БУКг. Блок БОЛТ-2048 обеспечивает регенерацию цифрового сигнала, органн- зацию дистанционного питания, служебной связи и телеконтроля.
Рис. 7.11. Структурная схема аппаратуры «Зона-15>
В состав системы «Зона-15» может входить блок цифрового транзита каналов, который может быть использован на сетевых узлах первичной сети сельского района в качестве оборудования транзита отдельных каналов или 15-канальных временных групп.
Блок временного группообразования ВГ-15Х2. Блок ВГ-15Х2 осуществляет синхронное объединение двух цифровых потоков со скоростью 1024 кбит/с каждый, в один цифровой поток со скоростью 2048 кбит/с. В результате объединения формируется стандартный первичный цифровой поток. Синхронизация потоков обеспечивается работой от одного задающего генератора оборудования формирования потоков 1024 кбит/с и оборудования ВГ-15Х2.
Упрощенная структурная схема блока ВГ-15Х2 показана на рис. 7.12. Блок комплектуется из ячеек индивидуального оборудования цифровых потоков ИО, распределителя генераторного оборудования РГО и ряда других, которые на схеме не показаны. При объединении потоков, как это можно увидеть на временной диаграмме (см. рис. 7.10,о), необходимо переставить временные позиции некоторых сигналов и прежде всего СУВ. Поэтому перед объединением потоков необходимо разделить кодовые комбинации каналов и сигналов СУВ. Это и происходит в ячейке ИО-1024ЛР. Сигнал от БУК восстанавливается в регенераторе Per„Pi и записывается в память четырехразмерного ЗУвх1, что необходимо для выделения сигналов цикловой и сверхцикловой синхронизации, сигналов СУВ. Запись ведется с тактовой частотой входного потока.
Приемник цикловой и сверхцикловой синхронизации ПрЦС СЦС вырабатывает соответствующие сигналы синхронизации устройств вывода СУВ (УВсув ) и записи в запоминающее устройство фазирования ЗУФ, где происходит запись в отдельные ячейки памяти кодовых комбинаций каналов и СУВ.-Управляют считыванием информации из ЗУФ сигналы Упр Сч из генераторного оборудования.

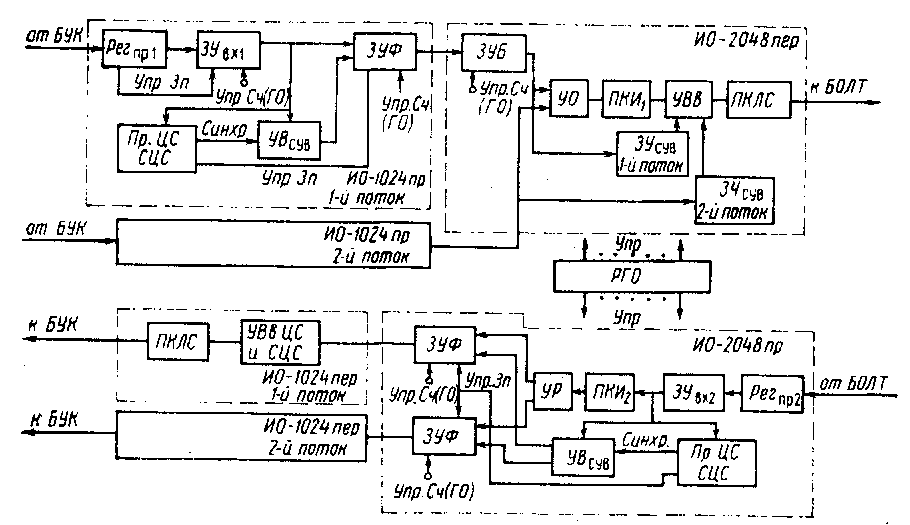

Рис. 7.12. Структурная схема блока ВГ-15Х2
Взаимосинхронные цифровые потоки от двух ячеек ИО-1024„р подаются на два входа ячейки ИО-2048пеР, где устройство объединения УО формирует единый поток со скоростью 2048 кбит/с. Так как объединение потоков происходит по циклам, один из них задерживается в буферном запоминающем устройстве ЗУБ на время, равное 0,57ц. Сигналы СУВ на входе ИО-2048пеР запоминаются в специальных ЗУсув и в дальнейшем вводятся в цифровой поток через устройство ввода служебной информации УВв. На другой вход УВв поступает цифровой поток 2048 кбит/с, преобразованный преобразователем кода информации ПКИь в котором осуществляется инверсия четных разрядов цифрового сигнала, предотвращающая появление длинной серии нулей. Преобразователь кода линейного сигнала ПКЛС формирует цифровой линейный сигнал в коде ЧПИ или МЧПИ и направляет его в блок БОЛТ-2048.
Принимаемый из БОЛТ-2048 цифровой поток в ячейке ИО-2048пр разделяется на два потока со скоростью 1024 кбит/с. Для этого принятый сигнал восстанавливается в РегпР2 и поступает в ЗУВх2, что дает возможность выделить сигналы цикловой и сверхцикловой синхронизации, а также СУВ. Последние поступают в УВсув откуда подаются в ЗУФ своих потоков. Преобразователь кода информации ПКИ2 восстанавливает четные разряды кодовых комбинаций каналов, инвертированные в тракте передачи.

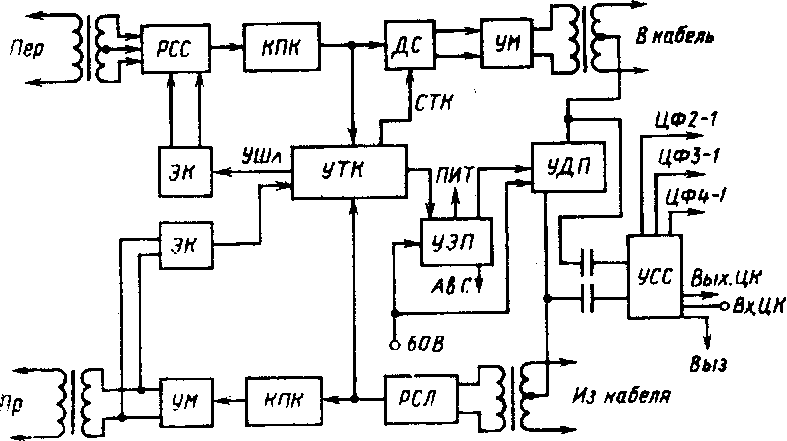

Рис. 7.13. Структурная схема блока БОЛТ-2048
Устройство разделения УР направляет сигналы в ЗУФ своих потоков. На выходе ЗУФ формируются стандартные потоки со скоростью 1024 кбит/с. В ячейке ИО-1024пер в цифровой поток вводятся сигналы цикловой и сверхцикловой синхронизации и ПКЛС формирует линейный код.
Блок окончания линейного тракта БОЛТ-2048. Блок обеспечивает восстановление параметров цифрового сигнала в квазитроичном линейном коде ЧПИ, организацию полудуплексной служебной связи по искусственной цепи, дистанционного питания и телеконтроля. Блок БОЛТ-2048 устанавливается на достаточно большом расстоянии от аппаратуры формирования цифрового потока 2048 кбит/с. Затухание соединительной линии может достигать 6 дБ. Предусмотрена возможность работы БОЛТ-2048 не только с блоком ВГ-15Х2, но и с любой другой аппаратурой формирования цифровых потоков в кодах ЧПИ или МЧПИ.
Цифровой сигнал, поступающий из аппаратуры формирования цифрового потока, поступает через согласующий трансформатор в регенератор станционного сигнала РСС (рис. 7.13), с выхода которого восстановленный цифровой сигнал поступает в коммутируемый преобразователь кода передачи КПК, преобразующий сигнал из кода ЧПИ или МЧПИ в двоичный. Двоичный сигнал поступает на вход делителя сигнала ДС, в котором информационные импульсы двоичного сигнала разделяются на два потока, усиливаются усилителем мощности УМ и, пройдя через выходной дифференциальный трансформатор, превращаются в цифровой квазитроичный сигнал типа ЧПИ, поступающий в кабельную цепь.
Принимаемый из кабельной цепи цифровой сигнал восстанавливается регенератором сигнала линейного РСЛ. На выходе РСЛ из линейного сигнала формируются два цифровых потока, которые поступают далее в преобразователь кода приема КПК, формирующий стыковой сигнал в коде ЧПИ или МЧПИ. С выхода КПК цифровой сигнал поступает на усилитель мощности приемного тракта УМ и далее через согласующий трансформатор в аппаратуру формирования цифрового потока.
Как уже отмечалось, участковая служебная связь в системе «Зона-15» осуществляется по искусственным цепям по двухпроводной схеме между центральной, узловой, промежуточными и выносными станциями. Сигналы служебной связи поступают от ячейки УСС в средние точки линейных трансформаторов. В УСС имеется возможность организовать транзит сигнала служебной связи перемещением дужки в положение «Транзит». При наличии на линии передачи выносной станции сигналы служебной связи поступают к выносной станции через выводы ЦФ2—1, ЦФЗ—1, ЦФ4—1. Управление работой УСС в этом случае осуществляется по специальному цифровому каналу от ЦС. При этом цифровой канал управления на ЦС подключается к выводам Вх ЦК, а на УС — Вых ЦК-
Напряжение дистанционного питания, формируемое ячейкой УДП с помощью преобразования напряжения станционной батареи —60 В, подается в искусственную цепь. При работе БОЛТ-2048 на УС в ячейке УДП используется только часть схемы, пропускающая ток ДП через измерительный прибор.
Ячейка телеконтроля УТК соединена с трактами передачи и приема БОЛТ-2048, при этом обеспечивается контроль наличия сигналов на передаче и приеме, а также оценка достоверности приема по частоте нарушения биполярности сигнала ЧПИ. На УС в случае недостаточной достоверности УТК автоматически коммутирует имеющийся на его входе сигнал через специальный преобразователь кода, формируя сигналы предупредительной либо аварийной сигнализации, поступающие на ЦС.
От БОЛТ-2048 ЦС можно осуществить контроль достоверности линейного тракта по испытательному сигналу с перерывом связи. При этом УТК отключает сигнал, идущий от ВГ-15Х2 на передачу, и включает генератор псевдослучайной последовательности, формирующий специальный испытательный сигнал, содержащий информацию об адресе промежуточной или узловой станции, на которой организуется шлейф по цифровому сигналу. Принимаемый по шлейфу сигнал анализируется УТК. На УС организация шлейфа обеспечивается по сигналу управления шлейфом УШл через электронный коммутатор ЭК.
Питание узлов блока и сигнализация о состоянии линейного тракта обеспечивается ячейкой электропитания УЭП.
Промежуточная станция СП-2048 системы передачи «Зона-15». В состав оборудования линейного тракта входит станция промежуточная СП-2048, предназначенная для восстановления параметров импульсов линейного сигнала, организации телеконтроля и участковой служебной связи. Станция восстанавливает импульсы линейного сигнала, переданные кодом ЧПИ при затухании регенера-ционного участка на полутактовой частоте fT/2 = 1024 кГц от 15 до 36 дБ, обеспечивая при этом вероятность ошибки не более 4-10~10. Структурная схема ПС-2048 представлена на рис. 7.14,о.
Сигнал в направлении передачи А—Б поступает из кабеля через согласующий трансформатор Тр! на линейный регенератор РЛь обеспечивающий восстановление формы и временных соотношений линейного сигнала. Восстановленный сигнал через трансформатор Тр, входящий в состав РЛЬ поступает на следующий регенера-ционный участок. Сигнал обратного направления передачи проходит через аналогичные устройства.
Ток дистанционного питания проходит в направлении А—Б от средней точки Tpi через включенные последовательно устройства питания УП, и УП2, входящие в состав РЛ. Обратный провод дистанционного питания формируется соединением средних точек Тр2 и выходного трансформатора Тр в РЛ2.
Блок служебной связи БСС представляет собой трансформатор, обеспечивающий подключение аппарата служебной связи и искусственной цепи, по которой организован канал участковой служебной связи. Устройство телеконтроля УТК-Л обеспечивает формирование шлейфа по цифровому тракту. Сигналом для образования шлейфа служит адресная последовательность, сформированная за счет нарушения закона чередования полярности импульсов по определенному правилу. При обнаружении такой последовательности УТК-Л запрещает в РЛ2 прохождение информационного сигнала в направлении Б—А, формирует сигнал управления шлейфа УШл и пропускает на выходной Каскад РЛ2 информационные сигналы СР) и СР2 от РЛ,.
На рис. 7.14,6 приведена структурная схема линейного регенератора. Основу регенератора составляют: устройство корректирующее и решающее УКР и устройство тактовой синхронизации УТС. Особенностью РЛ СП-2048 является использование способа активной фильтрации тактовой частоты.

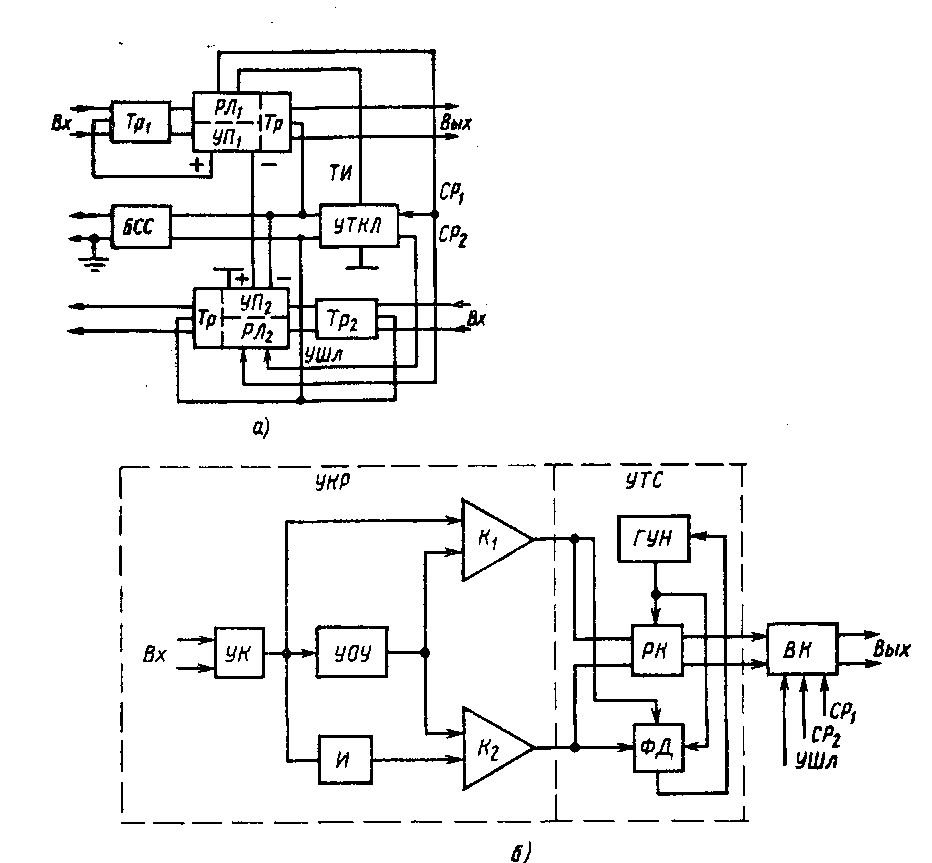

Рис. 7.14. Структурная схема промежуточной станции СП-2048 и линейного регенератора системы передачи «Зона-15»
Линейный сигнал поступает со входа РЛ на усилитель-корректор УК, осуществляющий коррекцию амплитудно-частотных искажений и частичное подавление помех. Усиленный и откорректированный сигнал поступает на компараторы Ki и К2, причем на К2 сигнал поступает через инвертор, изменяющий полярность импульсов линейного сигнала. На вторые входы компараторов поступает постоянное пороговое напряжение, формируемое детектором устройства определения уровня УОУ. Пороговое напряжение приблизительно равно половине усредненного значения амплитуды откорректированных импульсов. Компараторы формируют импульсы логической единицы в промежутках времени, в которых сигналы на их информационных входах превышают пороговые уровни на выходах УОУ, обеспечивая правильную регистрацию импульсов линейного сигнала. По существу, УОУ обеспечивает формирование и автоматическую регулировку порога решающего устройства, выполненного на компараторах Ki и К2.
Схема автоматической регулировки порога совместно с АРУ УК позволяет исключить применение искусственных линий и получить достаточно высокие параметры помехоустойчивости РЛ.
Регенерация и коррекция импульсной последовательности происходит в ячейке РК блока УТС. Импульсы тактовой частоты поступают от генератора, управляемого ГУН. Частота генератора подстраивается фазовым детектором ФД. Последовательности импульсов положительной и отрицательной полярностей объединяются и через выходной каскад ВК поступают в линию.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Чем объясняется наличие в структуре цикла ИКМ-15 одного служебного интервала?
2. Пояснить структуру цифрового сигнала ИКМ-15.
3. Пояснить назначение функционально-конструктивных элементов оконечной станции ИКМ-15.
203
4. Каким образом в блоке БУК формируется цифровой сигнал на передаче?
5. Как осуществляется телеконтроль линейного тракта ИКМ-15?
6. Каким образом формируется цикл передачи системы «Зона-15»?
7. Каким образом обеспечивается объединение цифровых потоков в блоке ВГ-15Х2 системы «Зона-15»?
8. Пояснить особенности построения РЛ системы «Зона-15».
