6.5. Система телеконтроля работы линейного тракта
Телеконтроль линейного тракта в системе ИКМ-30 позволяет определять с обслуживаемой станции номер поврежденного участка, характер повреждения (повреждение кабеля или НРП), неисправный регенератор либо НРП с пониженным давлением в корпусе (вскрытый НРП). Кроме того, система телеконтроля предусматривает проверку работоспособности шести резервных линейных трактов по оценке прохождения по ним сигнала.
Устройства телеконтроля располагаются на панели ПО-2 стойки СОЛТ. Для телеконтроля используется также пульт дистанционного контроля регенераторов ПДКР, расположенный под панелью ПО-2 на стойке СОЛТ.
Устройства телеконтроля позволяют контролировать до десяти НРП по специальной паре. При большем числе НРП контроль осуществляют с двух станций, обрывая пару телеконтроля на ОРП либо НРП, в котором организуется шлейф дистанционного питания. Если между ОП и ОРП располагается менее десяти НРП, в ОРП можно проключить насквозь пару телеконтроля, обеспечивая прохождение сигнала на обе секции дистанционного питания.
Рис. 6.14. Схема определения места обрыва кабеля по цепи ДП
Рассмотрим принципы организации телеконтроля в линейном тракте ИКМ-30. Определение места обрыва кабеля не требует организации специальной пары телеконтроля, так как для этой цели используют цепь ДП.
Для реализации способа определения места обрыва по цепи ДП в НРП включается контрольная цепочка, состоящая из диода и резистора сопротивлением /?к = 200 кОм (рис. 6.14, а). При нормальной полярности напряжения ДП диоды всех НРП закрыты и контрольные цепочки не влияют на дистанционное питание РЛ. Для контроля во всех НРП в цепь ДП включен резистор с сопротивлением /?к = 200 кОм (рис. 6.14, а). При подаче напряжения от блока ДП ток через эти резисторы не проходит, так как диоды закрыты. Для определения участка обрыва цепи ДП переключателем S2 подключается измерительное устройство ИУ (рис. 6.14, б). Оно содержит источник напряжения 40 В, стрелочный прибор, магазин сопротивления RK, RK/2, RK/3, RJ10. Источник напряжения подключается полярностью, обратной ДП. В этом случае резисторы /?,< оказываются включенными параллельно друг другу. Прибор отградуирован так, что стрелка будет находиться в секторе, если общее сопротивление равно RJiO- Когда цепь ДП не имеет обрыва, переключатель Si в положении 0. В случае обрыва в цепи ДП окажутся включенными резисторы только до места обрыва. Подбором сопротивлений прибора добиваются их суммарного значения, равного /?ц/Ю. По положению переключателя S2 определяют участок обрыва.
Таблица 6.2 |
||||||||||
Номер НРП |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Rд.э.кОм |
22,1 |
44,2 |
66,3 |
88,7 |
100,8 |
132,9 |
155,0 |
178,0 |
200,1 |
222,2 |
Для определения номера НРП с пониженным давлением в корпусе (вскрытого) к паре телеконтроля в каждом НРП через контакт на замыкание сигнализатора пониженного давления подключается резистор. Его сопротивление Rn.3 в каждом из п НРП в секции дистанционного питания определяется по табл. 6.2.

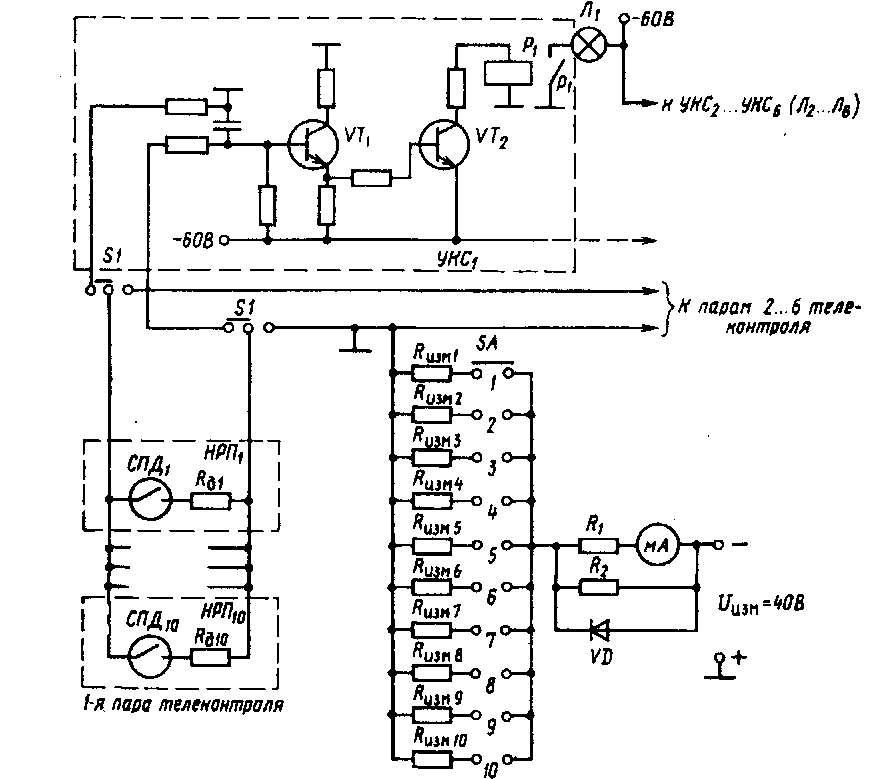

Рис. 6.15. Схема определения вскрытого регенератора

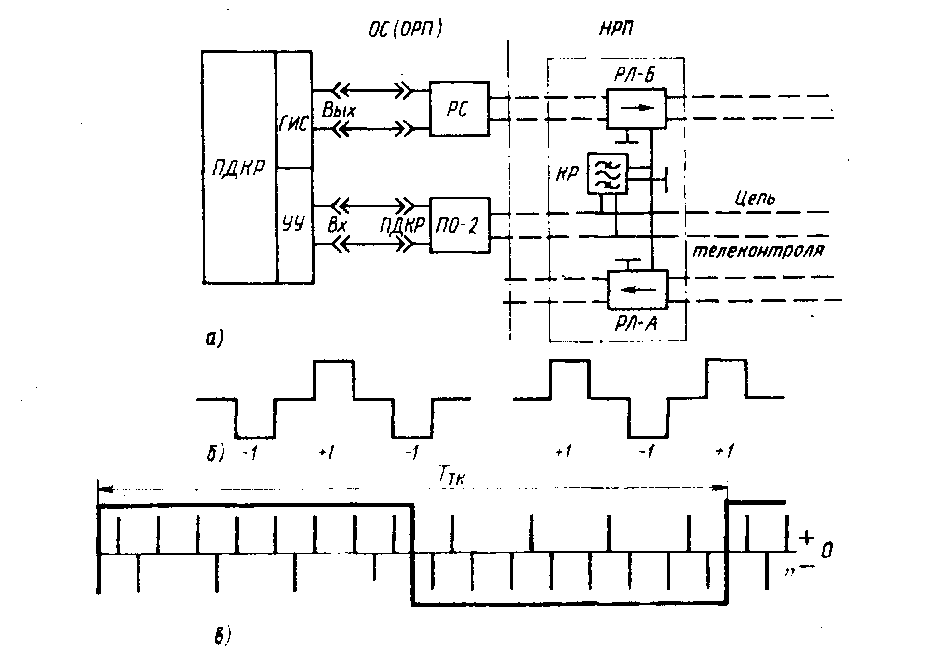

Рис. 6.16. Схема определения неисправного регенератора методом триад и принцип формирования испытательного сигнала
В панели ПО-2 на стойке СОЛТ в каждой паре цепи телеконтроля подключено устройство контроля и сигнализации УКС; к каждой паре может быть подключена также схема определения номера вскрытого НРП. При падении давления в корпусе НРП ниже 20 кПа (0,2 атм) происходит замыкание контакта СПД. При этом через соответствующий резистор 7?д на базу транзистора VT) УКС подается положительный потенциал (рис. 6.15), открывающий транзистор. Открывается также транзистор VT2, и срабатывает реле Pi. Через контакты последнего включается стоечная сигнализация и лампочка индикации номера поврежденной пары телеконтроля на ПО-2.
Кнопкой ПО-2 пара телеконтроля с соответствующим номером (указанным под кнопкой) подключается к измерительной схеме. Переключателем подбирается измерительный резистор /?Изм, соответствующий величине /?д, дополняющий Rn до 222,2 кОм и обеспечивающий определенный ток через измерительный прибор (установку стрелки в закрашенный сектор). По положению переключателя определяют номер вскрытого НРП.
Определение неисправного линейного регенератора осуществляется с использованием ПДКР. Схема организации телеконтроля представлена на рис. 6.16, а. На каждом НРП к паре цепи телеконтроля подключен полосовой фильтр с узкой полосой пропускания (блок КР). Частоты фильтров КР в зависимости от номера НРП представлены в табл. 6.3.
Таблица 6.3 |
||||||||||
Номер НРП |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Fср. Гц |
1103 |
1143 |
1185 |
1231 |
1280 |
1333 |
1391 |
1455 |
1524 |
1600 |
От генератора испытательного сигнала ГИС ПДКР в линейный тракт подается специальный испытательный сигнал, структура которого зависит от номера контролируемого НРП. При этом в соответствующем НРП с выхода РЛ контролируемого направления поступает ответный сигнал телеконтроля, формируемый блоком КР. Ответный сигнал телеконтроля представляет собой НЧ гармонический сигнал с частотой, равной частоте /Ср фильтра КР. С выхода КР этот сигнал проходит через пару цепи телеконтроля на указатель УУ ПКДР.
Падение уровня ответного сигнала ТК ниже определенной нормы или полное отсутствие сигнала свидетельствует о неисправности контролируемого РЛ.
При таком методе контроль РЛ возможен только в последовательном алгоритме, начиная с первого НРП с обязательной незамедлительной заменой каждого неисправного РЛ в процессе контроля.
Рассмотрим принцип формирования сигнала ГИС. Сигнал, формируемый ГИС, строится из пакетов триад (рис. 6.16, б). Число (плотность) триад в пакете может меняться. Построение испытательных сигналов возможно в трех вариантах. Сигнал ±0 формируется из пакетов чередующейся полярности, причем в самом пакете полярность триад повторяется и изменяется на противоположную в начале следующего пакета. Длительность пакета связана с частотой телеконтроля НРП секции ТК соотношением Тпак = = 1/(2/™) сигналы +0 и —0 состоят из чередующихся пакетов, причем если в предыдущем пакете полярность составляющих его триад не меняется, то в последующем полярность составляющих его триад чередуется (рис. 6.16, в).
Такие сигналы содержат мощную НЧ составляющую (обведена на рисунке). Период ее равен периоду следования пакетов в испытательном сигнале и, следовательно, частота этой НЧ составляющей равна частоте телеконтроля соответствующего НРП. При проведении телеконтроля эта составляющая выделяется филь-ром КР.
Неисправный РЛ обычно дает большое число ошибок, искажающих структуру испытательного сигнала, при этом НЧ составляющая с частотой телеконтроля в сигнале на выходе РЛ будет либо отсутствовать, либо иметь очень низкий уровень, что и зафиксируется после выделения ее из спектра ГИС фильтром КР
.
