4.3. Накопление помех в цифровом линейном тракте
Нормирование помех в ЦЛТ. Неверная регенерация символов в регенераторе приводит к появлению ошибки в линейном цифровом сигнале, в результате чего искажается форма сигнала на выходе ФНЧ приемника канала цифровой системы. На выходе декодера ошибка искажает закон изменения амплитуд импульсов сигнала АИМ-2, что вызывает появление на выходе ФНЧ выбросов тока, воспринимаемых в виде щелчков в канале ТЧ. Экспериментальные исследования показали, что щелчки наиболее заметны при ошибочной регенерации одного из двух символов старших разрядов кодовой комбинации, так как в этом случае разница между уровнями АИМ сигналов на выходе декодера для верной и ошибочной кодовых комбинаций велика и вызывает на выходе ФНЧ достаточно большой по величине выброс тока. По существующим нормам удовлетворительное качество канала обеспечивается при наличии не более одного щелчка в минуту.
При частоте дискретизации /д=8 кГц, что соответствует передаче по каждому каналу 8-103-60 = 4,8-105 кодовых комбинаций/ мин, допустим ошибочный прием одного из 2-4,8-105 символов/мин. При равной вероятности ошибочного приема любого разряда кодовой комбинации вероятность ошибочного приема разряда для всего линейного тракта должна удовлетворять условию
рош < 1/(9,6 • 105)« Ю-6.
При передаче телевизионных сигналов по линейному тракту ЦСП ошибка при регенерации двух-трех старших разрядов кодовой комбинации приводит к искажениям принимаемого сигнала, воспринимаемых в виде мерцающих светлых и темных точек на экране.
Достаточное качество изображения обеспечивается при появлении точек не чаще 1 раза в секунду. При принятой в СССР скорости передачи сигнала изображения 103104 кбит/с и числе разрядов в кодовой комбинации т = 8 вероятность ошибки не должна превышать рош= (8/103104-106) «3,9- Ю-8.
Таким образом, для передачи телевизионных сигналов требуется более высокая верность в линейном тракте, чем для передачи телефонных сигналов. Поэтому в ЦЛТ, предназначенных для передачи сигналов телевидения, применяют способы защиты от ошибок, позволяющие уменьшить заметность возникающих искажений (например, скремблирование).
Ошибочная регенерация символов линейного сигнала при наличии в составе сигнала цифровых потоков, сформированных из стандартных частотных групп (ИКМ и ЧРК), приводит к искажению сигналов в каждом из входящих в группу каналов. На выходе каналов ТЧ группы эти искажения воспринимаются в виде шума с практически равномерным энергетическим спектром.
При вероятности ошибки в линейном тракте р0ш=Ю_6 мощность помех в канале ТЧ не превышает 300 пВт псоф. Следовательно, при обеспечении норм на вероятность ошибки в линейном тракте ЦСП с большим запасом выполняются нормы на мощность шумов в каналах ТЧ, входящих в состав стандартных частотных групп.
Кроме ошибок регенераторы вносят в цифровой линейный сигнал фазовые флуктуации, представляющие собой неверно восстановленное временные положения символов кодовых комбинаций. Неправильное восстановление временных соотношений в цифровом сигнале на выходе регенератора связано с непостоянством временного положения импульсов тактовой синхронизации, называемым фазовым дрожанием. Фазовые дрожания импульсов тактовой синхронизации вызывают фазовые дрожания символов цифрового сигнала.
Обычно фазовые дрожания разделяют на систематические и несистематические. Систематическое дрожание вызывается случайной скважностью цифрового линейного сигнала, расстройкой фильтров выделителей тактовой частоты, межсимвольной интерференцией и т. д. Несистематическое дрожание вызывается воздействием помех на выделитель тактовой частоты. При систематическом фазовом дрожании во всех регенераторах линейного тракта возникают однотипные искажения временных соотношений- в цифровом сигнале всех регенераторов. Например, увеличение числа пробелов между двумя импульсами линейного сигнала приводит к смещению временных положений тактовых импульсов в одну и ту же сторону во всех регенераторах. Фазовые дрожания импульсов тактовой синхронизации относительно номинального временного положения могут быть как высокочастотными, так и низкочастотными.
Фазовые дрожания вызывают двоякое воздействие на качество цифровой передачи. Первый вид воздействия вызывает рост вероятности ошибки в одиночном регенераторе и в цифровом линейном тракте в целом. Связано это с тем, что в процессе регенерации за счет фазового дрожания импульсов тактовой синхронизации смещается момент принятия решения регенератором относительно центра сигнала (глаз-диаграммы), что может привести к неправильному решению.
Произведенные теоретические и экспериментальные исследования показали, что увеличение числа ошибок в основном связано с высокочастотным фазовым дрожанием линейного сигнала, частота которого сравнима с тактовой частотой цифровой системы.
Второй вид воздействия фазовых дрожаний на качество передачи связан с тем, что они вызывают фазовые дрожания управляющих сигналов генераторного оборудования приема, приводящие в конечном итоге к изменению временного положения АИМ сигналов на выходе декодера относительно номинального. Это приводит к тому, что огибающая АИМ сигнала при наличии фазовых дрожаний будет по форме отлична от сигнала на передаче (рис. 4.15). Отклонения возникают, так как отсчеты АИМ сигнала (на рисунке они показаны штриховой линией) сдвинуты относительно истинных положений: первый отсчет на Ах', второй на Лт" и т. д. В результате восстановленный сигнал (на рисунке показан штриховой линией) будет отличаться от истинного. Иными словами, фазовые дрожания приводят к появлению на выходе канала шумов, аналогичных шумам квантования. Они зависят в основном от низкочастотных дрожаний с частотами, близкими к /д=8 кГц.

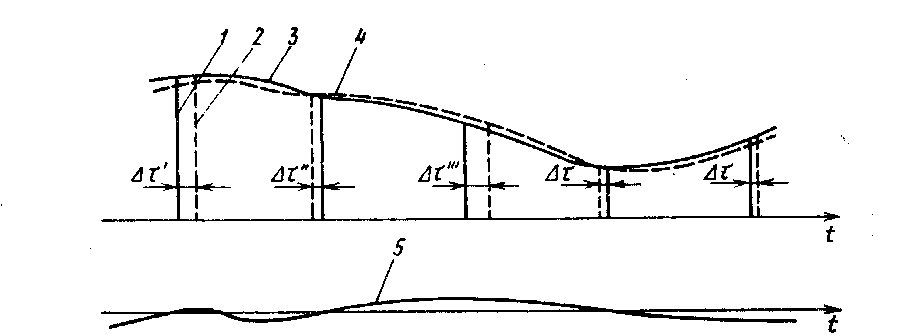

Рис. 4.15. Возникновение шумов от фазовых дрожаний:
1 — отсчеты сигнала на передаче; 2 — отсчеты сигнала на приеме; 3 — передаваемый сигнал; 4 — принятый сигнал; 5 — шум фазовых дрожаний цифрового сигнала
Доказано, что защищенность от помехи, вызванной фазовым дрожанием цифрового сигнала в канале ТЧ, порядка 33 дБ обеспечивается при Тф.д=1,4 мкс. В низкоскоростных и среднескорост-ных ЦСП, которые в настоящее время используются на сетях связи, фазовые дрожания значительно меньше 1,4 мкс, поэтому вызванные ими шумы практически не влияют на качество передачи.
Еще более жесткие требования к фазовым дрожаниям сигнала предъявляются при передаче стандартных групп систем с ЧРК по цифровым трактам. При этом существенную роль имеет ширина спектра помехи А/ф.д, вызванной фазовым дрожанием. Если Д/фд меньше защитного интервала 0,9 кГц между каналами стандартной группы системы с ЧРК, то действие помехи проявляется в возрастании мощности шумов в канале. Если А/ф.д>0,9 кГц, то между каналами группы возникают взаимные влияния.
Для третичной частотной группы на 300 каналов при А/ф.д^ s^0,9 дГц и защищенности Л3 = 30 дБ среднеквадратическое значение фазового дрожания I7 т| д не должно превышать 4 не. При А/ф.д^8 кГц и допустимой мощности переходной помехи между каналами группы 250 пВт значение У х\ л не должно превышать 0,3...0,4 не. 116
Указанные величины фазовых дрожаний составляют доли тактового интервала даже для высокоскоростных ЦСП, поэтому, чтобы выполнить требования по обеспечению защищенности от вызываемых фазовым дрожанием помех, применяют, подавители фазовых дрожаний.
При передаче телевизионных сигналов черно-белого изображения фазовые дрожания вызывают размытость отдельных элементов и искажения полутонов картинки на экране. Фазовые дрожания при передаче сигналов цветного телевидения приводят к изменению различных оттенков изображения. Допустимое значение фазовых дрожаний при этом не должно превышать 0,5 не, что требует применения в обязательном порядке подавителей фазовых дрожаний.
Накопление помех в линейном тракте. Ошибки, возникающие в каждом регенераторе линейного тракта, зависят от уровня помех на его входе и не зависят от помех на входах других регенераторов. Таким образом, можно считать, что ошибки^ появляющиеся в разных регенераторах, независимы. Поскольку ошибки могут возникнуть в каждом регенераторе, то с увеличением числа регенераторов должна возрасти вероятность ошибки. При независимости вероятности ошибок для каждого регенератора вероятность ошибки в линейном тракте должна быть определена как сумма вероятностей ошибок регенераторов:
п
Рош - Рош1 + Рошг +•••+P рошп = - (4-2)
«•=1
Если считать, что рош 1=Рош 2 = —=Рош п, то вероятность ошибки в линейном тракте из п регенераторов возрастет в п раз:
Рош = «Рош ь (4.3)
Так как ошибки регенераторов приводят к появлению помех, можно говорить о накоплении их в ЦЛТ. В то же время накопление помех в ЦСП отлично от накопления помех в аналоговых системах передачи с ЧРК-
Ошибки одиночного регенератора вызывают помехи во много раз меньше, чем помехи на входе регенератора, т. е. в линейном тракте ЦСП накапливаются помехи, мощность которых во много раз меньше мощности воздействующих помех, тогда как в аналоговых системах с ЧРК накопление помех будет более значительным (отношения сигнал-помеха на входе и выходе промежуточных усилителей этих систем равны).
Другим видом помех, накапливающихся в ЦЛТ, являются помехи, вызванные фазовыми дрожаниями. Каждый регенератор создает собственные фазовые дрожания, которые передаются по цепочке регенераторов, причем фазовые дрожания изменяются от регенератора к регенератору, так как величина их зависит не только от фазового дрожания на входе регенератора, но и от нестабильности тактовой частоты, определяемой параметрами ВТЧ.
Было установлено, что накапливаются главным образом систематические фазовые флуктуации, связанные со статистической структурой сигнала. Например, появление в сигнале длинной серии нулей приводит к смещению относительно номинального положения строб-импульсов всех регенераторов в одну и ту же сторону, что в целом увеличивает смещение символов цифрового сигнала относительно номинального положения в конце линейного тракта по сравнению со смещением, создаваемым одним регенератором. В предположении идентичности параметров систем тактовой синхронизации регенераторов линейного тракта было установлено, что среднеквадратическая величина фазовых дрожаний в линейном тракте, содержащем п регенераторов, пропорциональна Уп и полосе пропускания ВТЧ.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Каковы особенности передачи цифровых сигналов по линейным трактам?
2. Укажите причины возникновения искажений цифрового сигнала 1-го и 2-го рода. Каким образом эти искажения влияют на помехозащищенность?
3. Назовите основные свойства квазитроичного цифрового сигнала с чередованием полярности импульсов и объясните, чем вызвано преимущественное использование кода ЧПИ в кабельных ЦЛТ.
4. Чем отличается модифицированный квазитроичный код МЧПИ от кода ЧПИ и каков алгоритм формирования МЧПИ?
5. Каким способом можно увеличить помехоустойчивость передачи по ЦЛТ при сохранении скорости передачи информации?
6. Поясните отличие регенераторов прямого и обратного действий.
7. Как влияет на структуру регенератора число уровней цифрового линейного кода?
8. Каким образом в регенераторах осуществляется тактовая синхронизация?
9. Укажите причины, приводящие к появлению ошибок на выходе регенератора и к фазовому дрожанию цифрового сигнала.
10. От чего зависит величина коэффициента ошибки регенератора?
11. От чего зависит величина фазовых дрожаний в линейном тракте?
12. Как влияет число регенерационных участков на коэффициент ошибки ЦЛТ?
13. Поясните принцип получения глаз-диаграммы, охарактеризуйте влияние ее формы на коэффициент ошибки.
14. Как влияют коэффициент ошибки и фазовые дрожания на качество приема сигналов частотных групп в системах ИКМ—ЧРК?
15. Как влияют коэффициент ошибки и фазовые дрожания на качество телевизионного сигнала, передаваемого по ЦЛТ?
