§ 7.4. Спеціальне обладнання
До спеціального обладнання автомобілів належать: # лебідки;
буксирні пристрої; • сідельно-зчіпні пристрої тощо.
Лебідку застосовують на автомобілях підвищеної прохідності ГАЗ-66 і ЗИЛ-131. Вона може використовуватися для самовитягу-
10
9
Шестірня
коробки передач
Намотування
_ Розмотування
в
вання у важких дорожніх умовах або для витягування іншого застряглого автомобіля, а також для піднімання й опускання вантажів.
Лебідку встановлюють у передній частині автомобіля на рамі (рис. 7.6, а). Для привода лебідки використовується двигун автомобіля, крутний момент від якого передається через коробку передач на коробку відбирання потужності 2 й далі через карданну передачу 1 на лебідку 3.

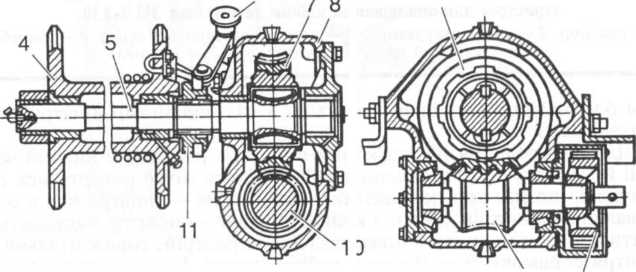

До основних частин лебідки (рис. 7.6, б) належать тяговий барабан 4 з тросом, вільно встановлений на валу 5, кулачкова муфта 11 умикання барабана рукояткою 6, черв'ячний редуктор, утворений зачепленням черв'яка 10 із черв'ячною шестірнею 7, розміщених у корпусі 8. Вал черв'яка виступає з корпусу редуктора. На кінці вала, що виступає, встановлено стрічкове гальмо 9 і зроблено отвір для пальця, який з'єднує вал із вилкою карданного шарніра. Палець править за запобіжний пристрій і може зрізатися, якщо зусилля перевищить допустиме значення. Коли ж палець зрізаний, стрічкове гальмо автоматично блокує барабан і не дає тросу розмотуватися.

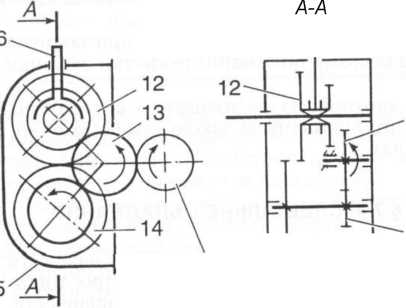

Коробка відбирання потужності (рис. 7.6, в), яку встановлено на коробці передач, дістає від неї обертання через шестірню 13, що перебуває в постійному зачепленні з блоком шестерень 14. Цей блок установлено на підшипниках у корпусі 75 коробки відбирання потужності. Тут же на веденому валу на шліцах установлено шестірню 12, яка має два зубчастих вінці. Вилка 16, що діє на шестірню, зв'язана з важелем умикання лебідки, виведеним у кабіну.
Коли важіль керування приводом лебідки пересувається вперед, вилка 16 зміщується назад і зсуває рухому шестірню 12, зачіплюючи її з блоком шестерень 14, що спричинює намотування троса. При зворотному переміщенні важеля від нейтрального положення відбувається зачеплення рухомого блока шестерень з ведучою шестірнею 12. Це спричинює обертання лебідки у зворотний бік і розмотування троса.
Умикають лебідку, коли зчеплення витиснуте, переводячи важіль керування лебідкою з нейтрального положення в положення «намотування» або «розмотування» й плавно відпускаючи педаль зчеплення. В разі потреби трос можна розмотувати вручну, попередньо вимкнувши барабан за допомогою кулачкової муфти.
Рис. 7.6
Лебідка автомобіля ГАЗ-66:
а — загальний вигляд; б — основні частини; в — схема коробки відбирання потужності; 1 — карданна передача; 2 — коробка відбирання потужності; 3 — лебідка; 4 — тяговий барабан; 5 — вал; 6 — рукоятка вмикання барабана; 7— черв'ячна шестірня; 8 — корпус; 9 — стрічкове гальмо; 10 — черв'як; 11 — кулачкова муфта;
12, 13 — шестерні; 14 — блок шестерень; 15 — корпус; 16 — вилка
Буксирний пристрій (рис. 7.7) установлюють на рамі автомобіля- тягача для зчіплювання з причепом. Він складається зі стержня 3 гака, який проходить крізь отвір у напрямній 4, вставленій у поперечину рами. Напрямну приварено до корпусу 7 пристрою. В корпусі між опорними пластинами 2 за допомогою гайки затиснуто гумовий пружний елемент 8, який пом'якшує поштовхові навантаження на пристрій під час рушання з місця й руху автопоїзда. В тілі гака на осі
