Будова і робота елементів системи мащення
Масляний насос забезпечує в системі безперервну циркуляцію масла і подачу його під тиском до деталей.
На сучасних автотракторних двигунах застосовують шестеренчасті масляні насоси, які мають просту будову й забезпечують надійну роботу.
Односекційний масляний насос складається з корпуса 1 (рис.6.4, а) і кришки 2. Корпус насоса кріпиться всередині картера до перетинок нижньої площини циліндрів двома болтами і фіксується на перетинці двома штифтами, запресованими в корпус. До нижньої частини корпуса болтами фіксується маслоприймач 7. В отворах корпуса 1 і кришки 2 встановлений на підшипниках ведучий вал 3. На одному кінці вала є шліци, призначені для встановлення шестерні приводу насоса. На валу за допомогою шпонки або шліців жорстко закріплюється ведуча шестерня 4. Її зубці входять в зачеплення із зубцями веденої шестерні 6, яка виготовляється окремо або разом з валиком 9. Якщо шестерня 6 виготовляється окремо, вона вільно обертається на запресованому у корпус валику 9.
Між зубцями шестерень 4 і 6 та стінками корпуса 1 є невеликий зазор — 0,05...0,1мм.
Насос працює так:
При обертанні колінчастого вала шестерні масляного насоса обертаються в різні сторони (рис. 6.4, б);
Під дією створеного при обертанні шестерень розрідження, масло із піддона картера через сітку 8 маслоприймача 7 і вхідний канал 10 надходить до шестерень 4 і 6;
Потрапляючи між зубцями шестерень 4, 6 і корпусом 1 насоса, воно переноситься зубцями у вихідний канал 5;
Оскільки шестерні обертаються з великою швидкістю, то в канал 5 масло подається під тиском. Величина тиску, створеного насосом, як і його подача, залежать від розмірів насоса, частоти обертання шестерень, опору в трубопроводах і каналах та від спрацювання деталей насоса.
У холодну пору року масляний насос, особливо нового двигуна, подає велику кількість масла, тиск якого в системі (від насоса до головного масляного канала) зростає через опір трубопроводів проходженню масла надмірної в’язкості. Щоб запобігти пошкодженню фільтра й інших деталей системи, в корпусі насоса є редукційний запобіжний клапан, який автоматично обмежує величину максимального тиску в системі. При значному підвищенні тиску стаканчик 12 (або кулька) стискає пружину 13 і частина масла по перепускному каналу 11 надходить в піддон картера. Змінюючи попереднє стискання пружини 13 регулювальним гвинтом 14, який фіксується відносно корпуса насоса контргайкою, регулюють максимальний тиск масла в системі (0,65...0,70 МПа).
Без редукційного клапана після пуску охолодженого двигуна з холодним та густим маслом тиск у магістралі перевищував би 100 МПа.
На дизелях модифікації СМД-60 встановлюється двосекційний масляний насос. Він має основну секцію, яка подає масло в головний масляний канал, і додаткову, яка подає масло до масляного радіатора.
Для забезпечення мащення тертьових поверхонь перед пуском дизеля, що полегшує пуск і зменшує спрацювання деталей, на дизелях модифікації СМД-60 і ЯМЗ-240 встановлений насос передпускового прокачування масла.
Рис.
6.4. Загальний вигляд (а) і схема роботи
односекційного масляного насоса (б):
1
— корпус; 2 — кришка; 3 — ведучий вал;
4 — ведуча шестерня; 5 — вихідний канал;
6 — ведена шестерня; 7 — маслоприймач;
8 — сітка маслоприймача; 9 — валик; 10 —
вхідний канал; 11 — перепускний канал;
12 — замковий пристрій (стаканчик); 13 —
пружина; 14 — регулювальний гвинт
редукційного клапана
Фільтри забезпечують очищення масла від сторонніх предметів, мы потрапили при перевезенні і зберіганні, а також від металевих і мінеральних частинок, що утворилися в процесі спрацювання дета- чгіі, згоряння палива й окислення масла.
а сучасних дизелях застосовується багатоступеневе очищення масла із використанням фільтрів грубої і тонкої очистки.
Фільтрами грубої очистки масла на всіх дизелях є металева
пса маслозаливної горловини і металева сітка, встановлена в корпусі маслоприймача.
Фільтри тонкої очистки очищують масло від механічних частинок невеликого розміру (до 2...З мкм) і смолистих речовин. Фільтруючі елементи таких фільтрів змінні (картонні, паперові, з тканини та деревного борошна).
На сучасних тракторних двигунах такими фільтрами є центрифуги з частотою обертання ротора 5000...9000 хв1 (об/хв). У дизе- /ія ЯМЗ-240Б основну частину масла, яка надходить у головну маслину магістраль, очищає фільтр зі змінними фільтрувальними елементами з деревного борошна, а меншу частину, яка знову повергається в піддон картера, — центрифуга.
Залежно від характеру сил, які обертають ротор, центрифуги (бувають реактивними або активно-реактивними. Центрифуга, яка встановлена в системі так, що через неї проходить весь потік масла після масляного насоса, називається повнопоточною.
Центрифуга, через яку проходить частина масла, називається пеповнопоточною.
Повнопоточна реактивна масляна центрифуга (рис. 6.5) дизеля (МД-60 складається з нерухомої і рухомої (ротора) частин і змонтована в корпусі 1 (рис. 6.5, б). В корпус 1 вкручено пустотілу вісь 6 з нижньою 31 і верхньою ЗО опорними шийками. На осі нерухомо (за допомогою гайки 10) закріплюється захисний ковпак 12, а ротор — з можливістю обертання відносно осі і вісьовим переміщенням 0,2-0,6 мм за допомогою гайки 8, упорної шайби 9 і гайки 11. Між ковпаком 12 і корпусом 1 встановлюється ущільнювальна паронітова прокладка 15.
В корпусі 1 є вхідні і вихідні канали, які з’єднуються з відповідними каналами осі 6. Вихідний канал осі — це відвідна трубка 2, запресована у вісь, а вхідний канал — місткість між внутрішньою поверхнею осі і зовнішньою поверхнею трубки 2. Для сполучення об’єму ротора з відповідними каналами на осі виконують отвори 28 і 26. Між вхідними 16 і вихідними 21 каналами корпуса встановлений запобіжний клапан, який підтримує необхідний тиск у центрифузі.
Запобіжний клапан 19 виготовлений у вигляді циліндричного плунжера з виточкою в середній частині для проходження масла по каналу 16 до центрифуги. До плунжера на різьбі приєднаний шток 23, який проходить крізь отвір упора 20. Шток 23 відносно клапана 19 зафіксований шплінтом. Між торцем штока і гніздом отвору порож- плунжера до кульки 17 перепускного клапана, стискає пружину 18 і переміщає кульку вліво. Із вхідного каналу 16 неочищене масло подається до вихідного каналу 21.
При зменшенні різниці тисків пружинами 18 і 22 перепускний і запобіжний клапани повертаються у початкове положення.
Осад зі стінок кришки ротора знімається дерев’яним скребком під час технічного обслуговування, потім стінки кришки промиваються дизельним паливом.
Центрифуга з активно-реактивним приводом дизеля Д-240 відрізняється від центрифуги з реактивним приводом відсутністю форсунки і все масло, яке дається в ротор центрифуги, спрямовується в головну масляну магістраль. Це дозволяє подовжити строк роботи масла, оскільки воно не збагачується киснем, менше окисляється і вигоряє. Крім того, при цьому зменшується загальний потік масла і відповідно витрати енергії на привод масляного насоса.

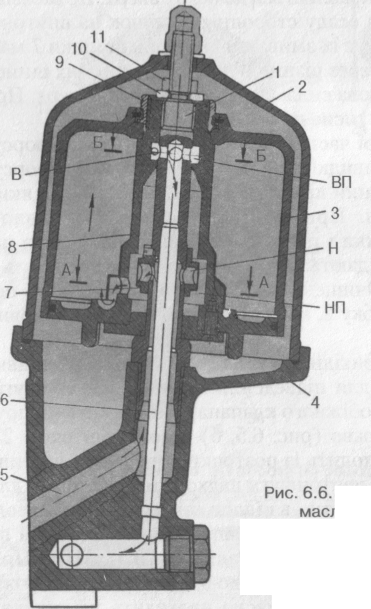

На нижній частині осі 1 (рис. 6.6) ротора центрифуги нерухомо прикріплено насадку 7. В ній виконуються канали (позначені буквою Н), розміщені по дотичних до кола обертання у протилежних напрямах. Проти каналів Н насадки є два отвори, які з’єднують впу-
Рис. 6.7. Масляний радіатор:
1,4 — верхній і нижній бачки; 2 — овальні трубки; 3 — ребра; 5, 7 — вхідний і вихідний патрубки; 6 — перетинки
екний канал центрифуги з каналами насадки, та чотири радіальних отвори в колонці 8 остова ротора, що з’єднують канали насадки з робочим об’ємом ротора центрифуги.
У верхній частині колонки 8 ротора аналогічно виконують три канали, позначені літерою В. Вхід до каналів розташований у протилежному від обертання ротора напрямі. Проти каналів В колонки виконано чотири радіальних отвори осі 1.
Масло, яке під тиском подається до каналів Н насадки 7, за дотичною лінією спрямовується на великій швидкості в порожнину НП колонки. Потік масла створює активний момент, який змушує ротор обертатися. Потім отворами в колонці масло рухається в порожнину ротора, де під дією відцентрових сил очищується від домішок.
Очищене масло піднімається у верхню частину ротора і тангенціальними каналами В колонки спрямовується у порожнину НІ І, розташовану між колонкою 8 і віссю 1. Під час проходження масла через канали В також виникають реактивні сили, крутний момент яких співпадає з активним моментом насадки 7. Ці два моменти обертають ротор. Масло з порожнини ВП каналами осі 1 надходить в масловідвідну трубку 6 і далі — в головну магістраль.
Масляний радіатор. Для нормальної роботи двигуна температура масла в системі мащення повинна бути 70...85°С. При нагріванні мас-
і.і вище 90°С його в’язкість значно знижується. Воно випаровується, гірше охолоджує і змащує деталі. Зростають його витрати. Масляний радіатор забезпечує зниження температури масла на 10...20°С.
а двигунах з повітряним охолодженням радіатор (змійовик) з ре- »»рами встановлюється під кожухом вентилятора, перед циліндрами.
Радіатори двигунів з рідинним охолодженням подібні за конструкцією, але відрізняються за розмірами, кількістю охолоджувальних грубок та способом їх розміщення
Масляний радіатор дизеля ЯМЗ-240Б складається з верхнього 4 (рис. 6.7 ) і нижнього 1 бачків, між якими в один ряд встановлені овальні сталеві трубки 2. На трубки спіраллю навиті сталеві стрічки (ребра)
З, які збільшують поверхню охолодження. Бачки розділені перетинками 6 на відсіки, що забезпечує ефективніше охолодження масла через збільшення шляху і часу проходження його через радіатор. Для нижньої стінки бачка 4 приварені сталеві трубки 5 і 7 з гумовими трубопроводами вхідних і вихідних каналів систем мащення дизеля і коробки передач (2/3 об’єму масляного радіатора призначені для охолодження масла дизеля — моторної секції, а 1/3 об’єму — коробки передач).
Масляний радіатор розташований перед рідинним радіатором системи охолодження і прикріплений до нього. Він включається в роботу залежно від пори року за допомогою спеціального крана.
Роботу системи мащення контролюють такими приладами і пристроями:
рівень масла у піддоні картера масломірною лінійкою;
тиск масла в головній магістралі електричним або механічним (мембранним) манометрами та сигнальними (індикаторами) лампочками;
температуру масла — дистанційними термометрами.
На всіх дизелях встановлені масломірні лінійки, на більшості дизелів з рідинним охолодженням контролюється лише тиск масла, на дизелях з повітряним охолодженням — тиск і температура масла.
Дистанційні манометри бувають електричні і трубчасті.

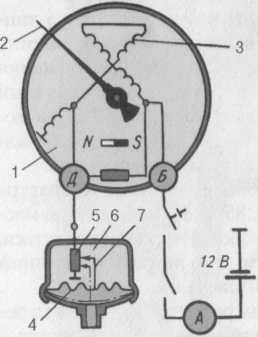

Електричний манометр складається з датчика і покажчика, включених в електричну схему. Корпус датчика 6 (рис. 6.8) вкручується в остов. До нього по каналу підводиться масло із головного масляного
каналу. Між корпусом і кришкою датчика встановлено діафрагму 4. З одного боку на діафрагму тисне масло, з іншого вона з’єднана з рухомим контактом 7 реостата 5. Один кінець реостата з'єднаний з мінусовою клемою акумуляторної батареї, другий — з плюсовою.
В корпусі електромагнітного покажчика встановлений екран, три котушки 3, рухомий магніт зі стрілкою 2, закріпленою рухомо на осі, і нерухомого магніту для встановлення стрілки на нульову позначку шкали. Екран запобігає впливу побічних магнітних полів на роботу покажчика.
Рис.
6.8. Електричний манометр:
1
— покажчик; 2 — стрілка; 3 — котушка;
4 — діафрагма; 5 — реостат; 6 — датчик;
7 — рухомий контакт
|хч)статі 5, а самого контакту 7 — від величини тиску в системі. При підключенні струму до котушок 3 утворюється сумарне магнітне поле. Взаємодіючи з ним, стрілка 2 встановлюється у відповідне положення, пропорційне величині тиску в головній масляній магістралі.
