§ 2. Конструкции фрезерных станков с нижним расположением шпинделя

Ф резерные станки с нижним расположением шпинделя бы­вают; с ручной подачей для профильного фрезерования по ли­нейке, кольцу и копиру (легкие — ФЛ, средние — ФС, тяже­лые — ФТ); с шипорезной кареткой, позволяющей вырабатывать на концах деталей шипы и проушины с ручной подачей ФСШ-1 и механической подачей ФСШ-11. При продольной прямолинейной обработке деталей исполь­зуют механическую подачу заготовок автоподатчиком.

О дношпиндельный фрезерный станок с ручной подачей пока­зан на рис. 103, а. Внутри станины 1 станка смонтирован шпиндельный суппорт с режу­щим инструментом 7. Суппорт переставляют по высоте махо­вичком 11. Сверху на станине неподвижно установлен стол 4, а также передняя 9 и задняя 5 направляющие линейки для базирования обрабатываемого материала. Для предотвраще­ния обратного выброса заго­товки из станка предназначен тормозной сектор 6. Вращаю­щийся инструмент закрыт ог­раждением 8.

Шпиндель 14 (рис. 103, б) приводится во вращение от двухскоростного электродвига­теля 13 через плоскоременную передачу, размещенную внут­ри станины. Для натяжения ремня служит маховичок 12, который соединен с винтовой передачей через тарированную пружину. Частота вращения шпинделя 4500 и 9000 об/мин. Для быстрой остановки шпин­деля применено электрическое торможение электродвигателя.

Фрезерный станок для тяжелых работ снабжают дополни­тельной подшипниковой опорой 15, установленной на поворотном кронштейне 16.

На рис. 104 показан шпиндельный суппорт станка. Шпин­дель 4 установлен на шарикоподшипниках высокой точности. Под­шипниковые опоры смазывают. Масло заливается в резервуа­ры 7, откуда фитилями 9 подается на разбрызгиватели 8. Шпин­дель имеет сверху конусное отверстие 10 для присоединения шпиндельной насадки; в нижней части шпинделя укреплен шкив 2. При наладке шпиндель фиксируется стопором-фиксато­ром 5. Механизм перемещения шпиндельного суппорта по высо­те выполнен в виде червячной передачи 11 и винта 12 с гайкой.

Ф резерный станок ФСШ-1 (рис. 105) дополнительно оснащен шипорезной кареткой 1, которая позволяет выполнять шипорезные работы. Каретка установлена на шарикоподшипни­ковых опорах и перемещается вручную по направляющим 5, прикрепленным к станине. На столе каретки расположены на­правляющий угольник 6 и пневмоприжим 2 для закрепления об­рабатываемой заготовки 7.

Некоторые станки оснащаются пневмогидравлическим приводом каретки (рис. 106). Каретка 1 установ­лена на направляющую 2. В средней части к каретке прикрепле­на роликовтулочная цепь 9, натянутая на четыре неприводных звездочки 8 и приводную звездочку 13. Шток пневмоцилиндра 10 снабжен зубчатой рейкой 11, которая зацепляется с шестерней 12. Другой конец рейки соединен со штоком гидроцилиндра 15, масло в который поступает из бачка 17. При подаче воздуха под давлением шток пневмоцилиндра перемещает зубчатую рейку, которая вращает шестерню. При этом через цепную передачу осуществляется подача каретки. Обратный ход каретки выполняется по команде путевого пневмораспределителя, взаимодей­ствующего с упором, установленным на зубчатой рейке. Ско­рость рабочего хода регулируют, изменяя расход масла руч­кой 16.

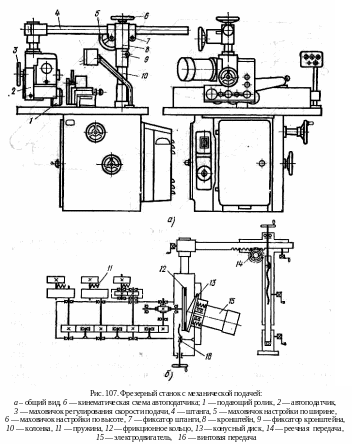

Механическую подачу автоподатчиком в фре­зерных станках (рис. 107, а) используют при обработке больших партий прямолинейных деталей. На колонке 10 установлен по­воротный кронштейн 8, к которому через штангу 4 подвешен автоподатчик 2. Заготовка подается вращающимися роликами 1. Для настройки на толщину и ширину обработки автоподатчик можно переставлять по высоте и ширине. Кроме того, его можно повернуть относительно оси колонки и установить в нерабочее положение.

К инематическая схема автоподатчика показана на рис. 107, б. Привод подающих роликов осуществляется от электродвигателя 15 через конусный диск 13, фрикционное кольцо сцепления 12, червячную и зубчатые передачи. Скорость подачи регулируется перестановкой конусного диска относительно кольца через вин­товую передачу 16 маховичком. Подающие ролики имеют неза­висимую подвеску, а их прижим к обрабатываемому материалу обеспечивается пружинами 11. Автоподатчик переставляется по ширине через реечную передачу 14.
