6.6 Швидкісні пиловловлювачі (скрубери Вентурі)
Розрахунок ступеня очищення повітря від пилу в низьконапорному скрубері Вентурі заснований на експериментально встановленій залежності діаметру частинок, уловлених на 50%, від питомої потужності контакту Еж, тобто потужності, яка витрачається тільки на контакт газу з рідиною при витраті газу V= 1 м3/с.
Питома потужність контакту Eж залежить від витрат газу і зрошуючої рідини, гідравлічного опору і типорозміру апарату КМП. Номограма для визначення величини Еж, наведена на рис. 6.4.
Рисунок 6.4 – Номограма для визначення питомої потужності контактування в низьконапорному скрубері Вентурі
Потім за величиною Eж визначають значення медіанного діаметру частинок, що уловлюються на 50%, тобто . При необхідності знаходять =50. Після цього на осі абсцис відкладають відрізок ОА від початку координат до значення (рис. 6.5).
Побудувавши в логарифмічно вірогідних координатах криву розподілу D (d), за формулою:
знаходять значення параметра а і наносять цю лінію на номограму (рис. 6.5). Потім відкладають на осі абсцис номограми середні величини діаметрів часток кожної фракції , з координат яких віднімають відрізки ОА, а з отриманих точок абсцис відновлюють ординати до лінії σ, яка вказує ступінь очищення кожної фракції. Загальну ефективність очищення розраховуємо за рівнянням:
. (6.67)

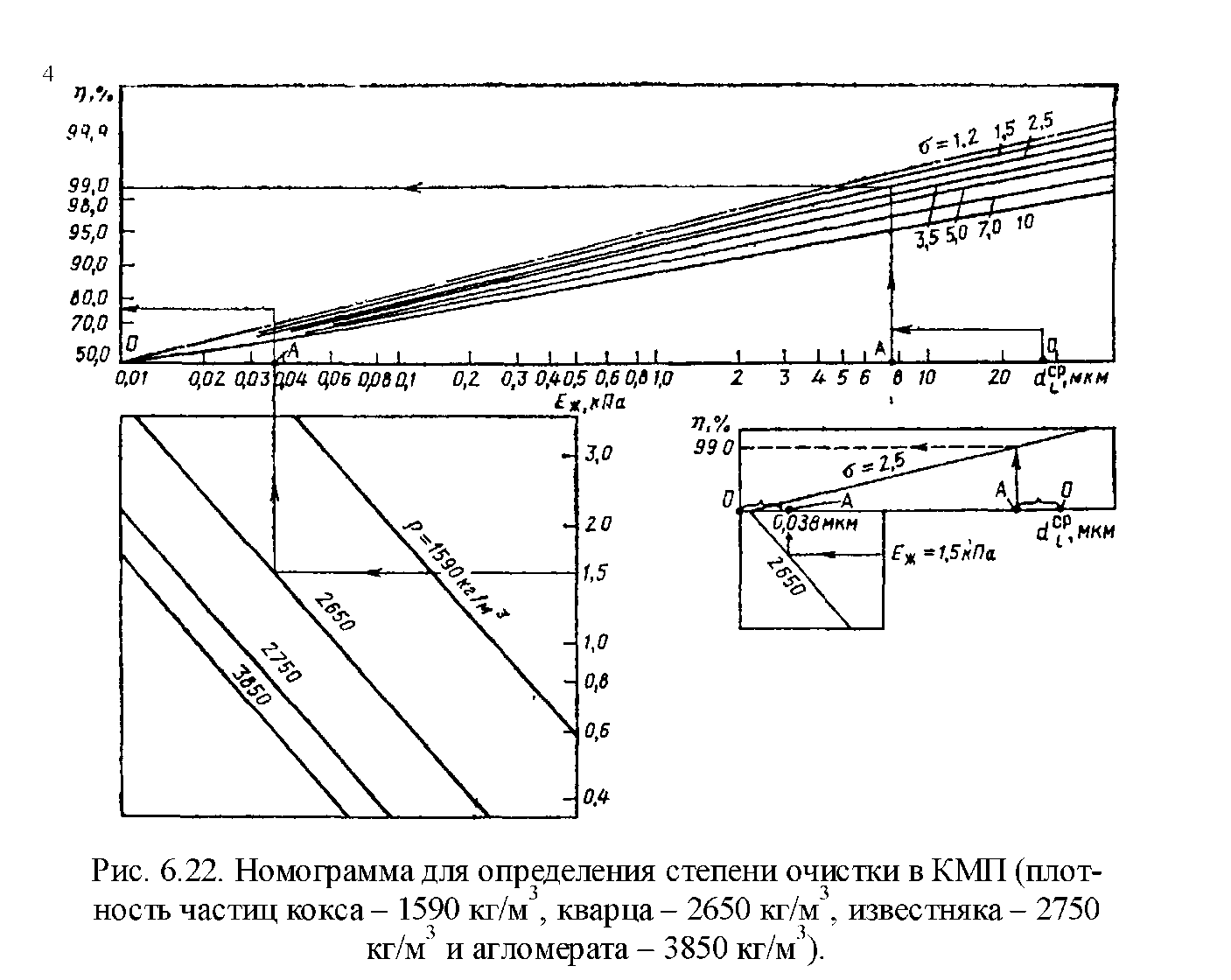

Рисунок 6.5 – Номограма для визначення ступеню очищення (густина часток коксу 1590 кг/м3, кварцу – 2650 кг/м3, вапняку – 2750 кг/м3, агломерату – 3850 кг/м3)
Гідравлічний опір скруберів Вентурі, необхідний для користування номограмою, розраховують таким чином. Зазвичай він підсумовується з втрат напору в трубі Вентурі і краплевловлювачі, причому основна частина втрат доводиться на трубу Вентурі.
Гідравлічний опір труби Вентурі при подачі в неї зрошуючої рідини описується рівнянням:
, (6.68)
де ΔРг – гідравлічний опір труби Вентурі без зрошування, Па; ΔРр – гідравлічний опір труби Вентурі, обумовлений введенням зрошуючої рідини. Па.
Втрату натиску сухої труби визначають за залежністю:
, (6.69)
де ζс – коефіцієнт гідравлічного опору сухої труби Вентурі; vc – швидкість газу в горловині (зазвичай приймається за температурою і тиском на виході з труби Вентурі), м/с; ρc – густина газу (при тих же умовах), кг/м3.
Коефіцієнт гідравлічного опору ζс для труб Вентурі з круглою і прямокутною горловиною завдовжки 0,15·Dе (Dе – еквівалентний діаметр горловини) приймають в межах 0,12...0,15. При довжині горловини в межах 0,15 Dе < 1г < Dе цей коефіцієнт розраховується за залежністю:
, (6.70)
де М= – число Маха; vр – швидкість звуку в газі, м/с.
Цей вираз справедливий при швидкості газу в горловині до 150 м/с, причому обидві швидкості беруться за температури і тиску газів на виході з труби Вентурі.
Гідравлічний опір труб Вентурі. обумовлений зрошуючою рідиною, розраховують за формулою:
, (6.71)
де ζр – коефіцієнт гідравлічного опору, обумовлений введенням рідини; m – питома витрата зрошуючої рідини, м3/м3. Величину коефіцієнта ζр слід визначати з виразу:
, (6.72)
де vр – швидкість крапель рідини на виході з горловини труби Вентурі (зазвичай в 1,5-3 рази менше vс; менші значення беруть для високих швидкостей газу), м/с.
Значення коефіцієнта А і показника ступеню (1+В) наведені в табл. 6.13.
Визначивши значення питомої потужності контакту Еж за номограмою (див. рис. 6.5), визначають ступінь або ефективність очищення частинок різного розміру. Метод розрахунку ступеню очищення за номограмою на рис. 6.5 аналогічний розрахунку за номограмою на рис. 6.1 для визначення ступеня очищення в циклонах ЦВП. Значення розміру частинки, що уловлюється на 50% (dη=50), знаходиться на нижній частині номограми залежно від знайденого значення Еж і щільності часток (lг/Dе)0, 045.
Ступінь очищення газів в скрубері Вентурі можна розрахувати за формулою:
, (6.73)
де Stk – критерій Стокса.
, (6.74)
m – питома витрата зрошуючої рідини, дм3/м3; с – коефіцієнт, що враховує геометричні співвідношення частин труби Вентурі; залежить від довжини lеф:
lеф,м |
0,1 |
0,2 |
0,3 |
0,4 |
с |
1,25 |
1,45 |
1,52 |
1,56 |
Таблиця 6.13 – Значення коефіцієнта В і показника ступеню
Спосіб підведення зрошуючої рідини в трубу Вентурі |
Швидкість газу в горловині, м/с |
Довжина горловини 1г, м |
В |
1+В |
Центральне плівкове підведення |
>80 <80 |
(2,15-12,0) Dе |
1,68(1г/ Dе )0,045 3,49(1г/Dе)0,266 |
1-1,12(1г/г/ Dе )0,045 1-0,98(1г/гDе)0,266 |
Центральне підведення перед конфузором або зрошування площини над батареєю труб |
40-150 |
0,150 |
0,215 |
-0,54 |
Периферійне підведення Підведення в конфузор |
>80
<80 |
0,150
|
13,4
1,4 |
0,24
-0,316 |
Центральне підведення в конфузор труби з кільцевим перетином горловини |
30-150 |
|
0,08
|
-0.502
|
Центральне підведення в конфузор труби |
40-150
|
0,15 |
0,63 |
-0,3 |
Ефективна довжина горловини lеф дорівнює сумі довжин горловини lг і початкової ділянки дифузора l. При куті розкриття дифузора α = 6° величина l' = 0,476dгe (dгe— еквівалентний діаметр горловини).
Величину dк (у мкм), яка характеризує середній діаметр крапель рідини, можна визначити за емпіричною формулою:
. (6.75)
Гідравлічний опір ΔРап класичного сруберу Вентурі віизначається як сума ( в Па):
, (6.76)
де ΔР – гідравлічний опір зрошуваної труби Вентурі, Па; ΔРку – гідравлічний опір краплевловлювача, Па.
Величина ΔР дорівнює
,
де ζтрс, ζ – коефіцієнти гідравлічного опору сухої труби Вентурі і викликаного введенням рідини.
Розроблено 10 типорозміри скруберів Вентурі з кільцевими регулюємими перетинами (рис. 6.6), що дозволяють очищати запилені гази при витраті 2–500 тис. м3 /год і гідравлічному опорі від 4 до 12 кПа.
Рисунок 6.6 – Скрубер Вентурі з кільцевою горловиною і конічним обтікачем:
1 – патрубок для пилу; 2 – труба-коагулятор; 3 – сепараторна камера; 4 – завихрювач; 5 – шток-регулятор; 6 – механізм керування штоком.
Технічні характеристики скруберів Вентурі з кільцевим регулюючим перетином наведені в табл. 6.14.
У скруберах чотирьох перших номерів регулювання витрати газу забезпечується за допомогою конічних обтікачів з кутом розкриття 7°, а для останніх – еліптичними обтікачами, що дозволяють регулювати швидкість газу в горловині від 85 до 145 м/с. Скрубери останніх трьох типорозмірів мають здвоєні циклонні краплевловлювачі.
Розрахунок скруберів Вентурі з кільцевим регульованим перетином аналогічний розрахунку низьконапорного скруберу Вентурі.
Таблиця 6.14 – Технічні характеристики скруберів Вентурі з кільцевим регулюючим перетином
Тип апарату |
Витрата газу, тис. м3/год |
Діаметр горловини, мм |
Діаметр краплевловлювач, мм |
Швидкість газу в крап-левловлюва-чі, м/с |
СВ-150/90-800 |
2-7 |
150 |
800 |
1,4-5,0 |
СВ-210/120-1200 |
7-15 |
210 |
1200 |
2,3-5,0 |
СВ-300/180-1600 |
15-30 |
300 |
1600 |
2,5-5,0 |
СВ-400/250-2200 |
30-50 |
400 |
2200 |
3,0-5,0 |
СВ-900/820-1600 |
50-80 |
900 |
1600 |
6,9-11,0 |
СВ-1020/920-2000 |
80-120 |
1020 |
2000 |
7,1-10б6 |
СВ-1150/1020-2400 |
120-180 |
1150 |
2400 |
7,4-11,0 |
СВ-1380/1220-2000 |
160-240 |
1380 |
2000 |
7,1-10,6 |
СВ-1620/1420-2400 |
240-340 |
1620 |
2400 |
7,4-10,4 |
СВ-1860/1620-2800 |
340-500 |
1860 |
2800 |
7,1-11,3 |
Приклад 13. Визначити ступінь очищення в скрубері Вентурі з кільцевим регульованим перетином запиленого кварцевим пилом повітря (15 000 м3/год) з кінцевою температурою 40°С. Вибрати тягодуттєвого устаткування для нормальної роботи апарату, якщо зрошування скрубера проводиться з периферійним підведенням води в конфузор.
Склад пилу наступний
d, мкм |
0-3 |
3-10 |
10-15 |
15-20 |
ΔR, % |
10 |
16 |
46 |
18 |
Визначаємо гідравлічний опір труби Вентурі за формулою (6.68). Втрату натиску сухої труби визначаємо за залежностю (6.69).
Приймаємо швидкість руху газу в горловині 100 м/с, тоді діаметр горловини:
м.
Приймаємо діаметр горловини рівним 0,4 м, тоді дійсна швидкість газу в горловині:
м/с.
Довжину горловини приймемо рівною 0,15 D, тобто 0,06 м, тоді:
Па.
Втрату напору під дією присутніх в потоці краплин рідини визначаємо за формулами (6.71), (6.72). Для цього з табл. 6.13 знаходимо значення В = 13,4 і 1+В = 0,024. Швидкість крапель рідини приймаємо vp =vг/2 = 102/2 = 51 м/с, густину зрошування m = 0,4·10-3 м3/м3, тоді:
Визначаємо гідравлічний опір пиловловлювача. Як пиловловлювач можна використовувати циклон ЦВП швидкісного виконання. Тоді за діаграмою (рис. 6.4) і витратою газу визначаємо втрату напору для апарату D = 1000 мм:
ΔPK = 130 Па.
Загальний гідравлічний опір апарату:
Па.
За загальним гідравлічним опором і витратою газу в якості тягодуттєвого устаткування вибираємо повітродувку ТБ-250-1,12, яка забезпечує витрати 15 000 м3 /год при напорі 0,12 МПа і потужності електродвигуна 100 кВт.
Розрахунок ступеню очищення газу від пилу в скрубері Вентурі заснований на встановленні залежності діаметру частинок, уловлених на 50%, від питомої потужності контакту Еж. Величину Еж розраховують за залежністю:
,
де ΔP – тиск у водовідвідному патрубку зрошувача труби Вентурі (приймемо ΔP = 0,4 МПа).
Звідки:
Па.
За величиною Еж на номограмі (рис. 6.5) визначаємо діаметр часток, уловлених на 50%. Для кварцевого пилу dη=50= 0,012 мкм.
Уточнимо значення діаметру часток, що уловлюються на 50%:
мкм
Відкладаючи на осі абсцис номограми (рис. 6.5) відрізок від початку координат до точки А, з урахуванням величини відрізку ОА визначаємо фракційний ступінь очищення для часток середнього розміру dсрi=(diн+dik)/2 . Він складе:
d, мкм |
0-3 |
3-10 |
10-15 |
15-20 |
ηфі, % |
95 |
98,5 |
99,1 |
99,3 |
Загальний ступінь очищення повітря в скрубері:
.
Для використання в промисловості на базі оптимальної конфігурації труби Вентурі (рис. 6.7) розроблений типорозмірний ряд високонапірних скруберів Вентурі ГВПВ. Основні характеристики апаратів цього ряду наведені в табл. 6.13. Як краплевлювачі для них використовуються малогабаритні прямоточні циклони. Технічні характеристики типорозмірного ряду краплевлювачів наведені в табл. 6.15.

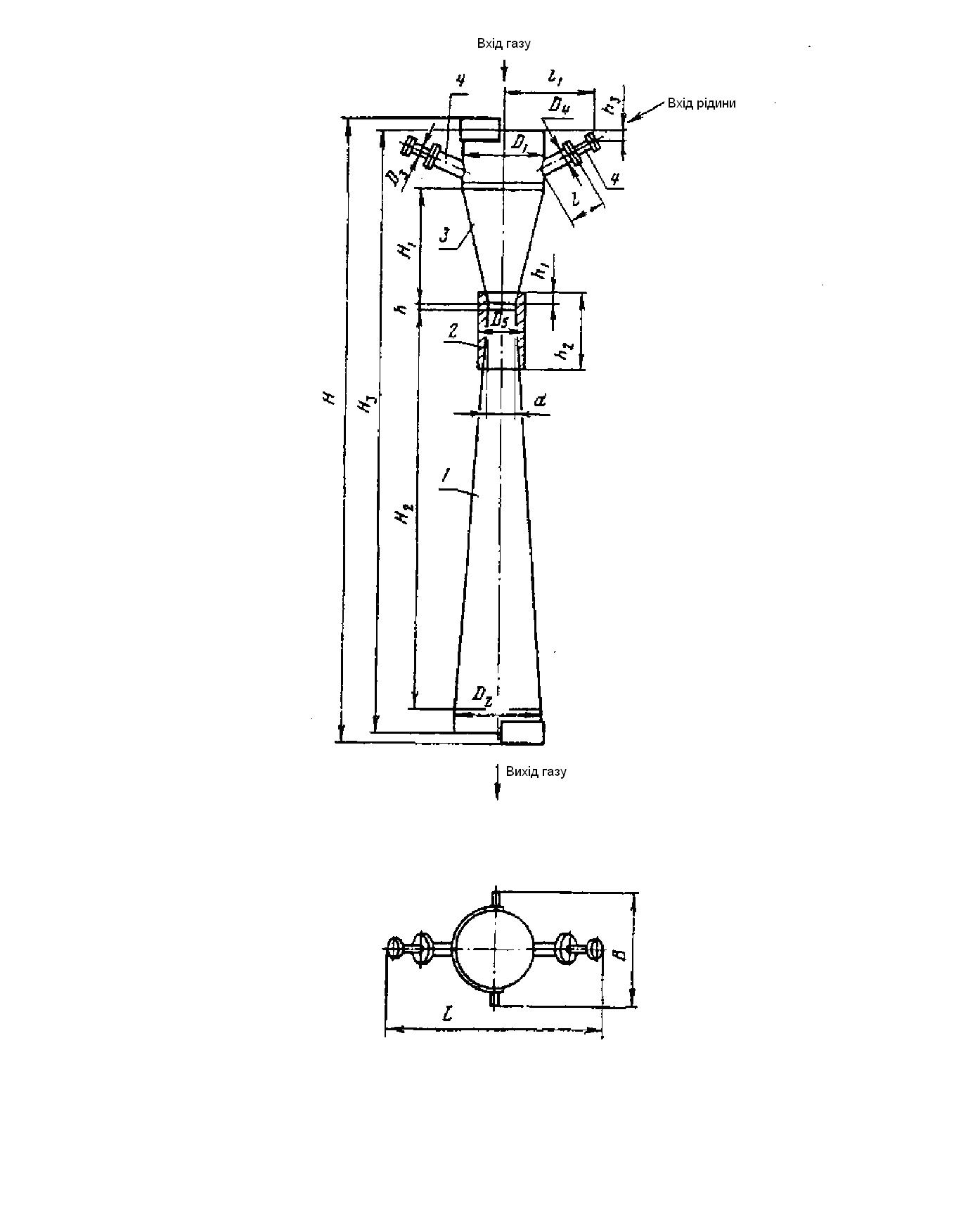

Рисунок 6.17 – Труба Вентурі типу ГВПВ
1 – дифузор; 2 – горловина; 4 – підвід рідини
Таблиця 6.15 – Основні характеристики скруберів Вентурі типу ГВПВ
Типорозмір апарату ГВПВ |
Площа перетину горловини труби Вентурі, м2 |
Діаметр горловини D, м |
Потужність, м3/с |
Витрати рідини на зрошення, дм3/с |
Тиск рідини перед форсункою, кПа |
Габарити, мм |
Маса, кг |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0,006 |
0,006 |
85 |
0,47-0,97 |
0,33-1,89 0,6-1,39 |
180-370 80-410 |
|
64 70 |
0,010 |
0,010 |
115 |
0,86-1,81 |
0,6-1,39 1,33-3,5 |
80-410 63-400 |
|
117 120 |
0,014 |
0,014 |
135 |
1,15-2,33 |
0,8-1,33 1,33-1,94 |
80-410 60-700 |
|
148 150 |
0,019 |
0,019 |
155 |
1,55-3,15 |
1,08-3,55 3,61-6,31 |
80-980 420-710 |
|
|
0,025 |
0,025 |
180 |
2,08-4,20 |
1,44-3,61 3,61-8,33 |
150-980 80-450 |
|
244 257 |
0,030 |
0,031 |
200 |
2,59-5,25 |
1,81-3,61 3,61-10,50 |
60-250 100-910 |
|
305 310 |
Продовження таблиці 6.15
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0,045 |
0,045 |
240 |
3,83-7,78 |
2,71-8,33 8,33-15,56 |
60-570 110-390 |
|
400 420 |
0,060 |
0,062 |
280 |
5,18-10,50 |
3,61-8,33 8,33-21,0 |
100-570 110-710 |
|
535 560 |
0,080 |
0,080 |
320 |
6,52-13,22 |
4,21-12,5 12,5-26,44 |
75-570 110-500 |
|
645 675 |
0,100 |
0,107 |
370 |
9,01-18,28 |
6,28-12,5 12,5-36,56 |
130-320 63-540 |
|
935 975 |
0,14 |
0,138 |
420 |
11,50-23,33 |
8,0-12,5 12,5-46,67 |
130-320 63-880 |
|
1160 1200 |
