Описание экспериментальной установки
Установка (рисунок 20) представляет собой замкнутый циркулярный контур, включающий в себя сложный трубопровод, состоящий из прямолинейных участков и различных местных сопротивлений, ограниченных открытыми пьезометрами 1-18, задвижку для регулирования расхода жидкости в трубопроводе 21, индукционный расходомер 20 марки ИР - 11 для измерения расхода жидкости в трубопроводе, насос с электродвигателем 22 для сообщения потоку жидкости энергии, напорный и одновременно приёмный бак с вмонтированным в него мерным баком с распределительной воронкой 19 для контрольного измерения расхода жидкости в трубопроводе. Все пьезометры выведены на единый пьезометрический щит 23 со шкалой и произвольной плоскостью сравнения.
Стенд Бернулли изготовлен из нержавеющих труб с внутренними диаметрами d1 = 0,033 м, d2 = 0,028 м, d3 = 0,070 м.
Он включает в себя прямолинейные участки трубопровода с длинами: L1 = 0,695 м, L2 = 0,515 м, L3=0,99 м, L4=5,75 м и участки:

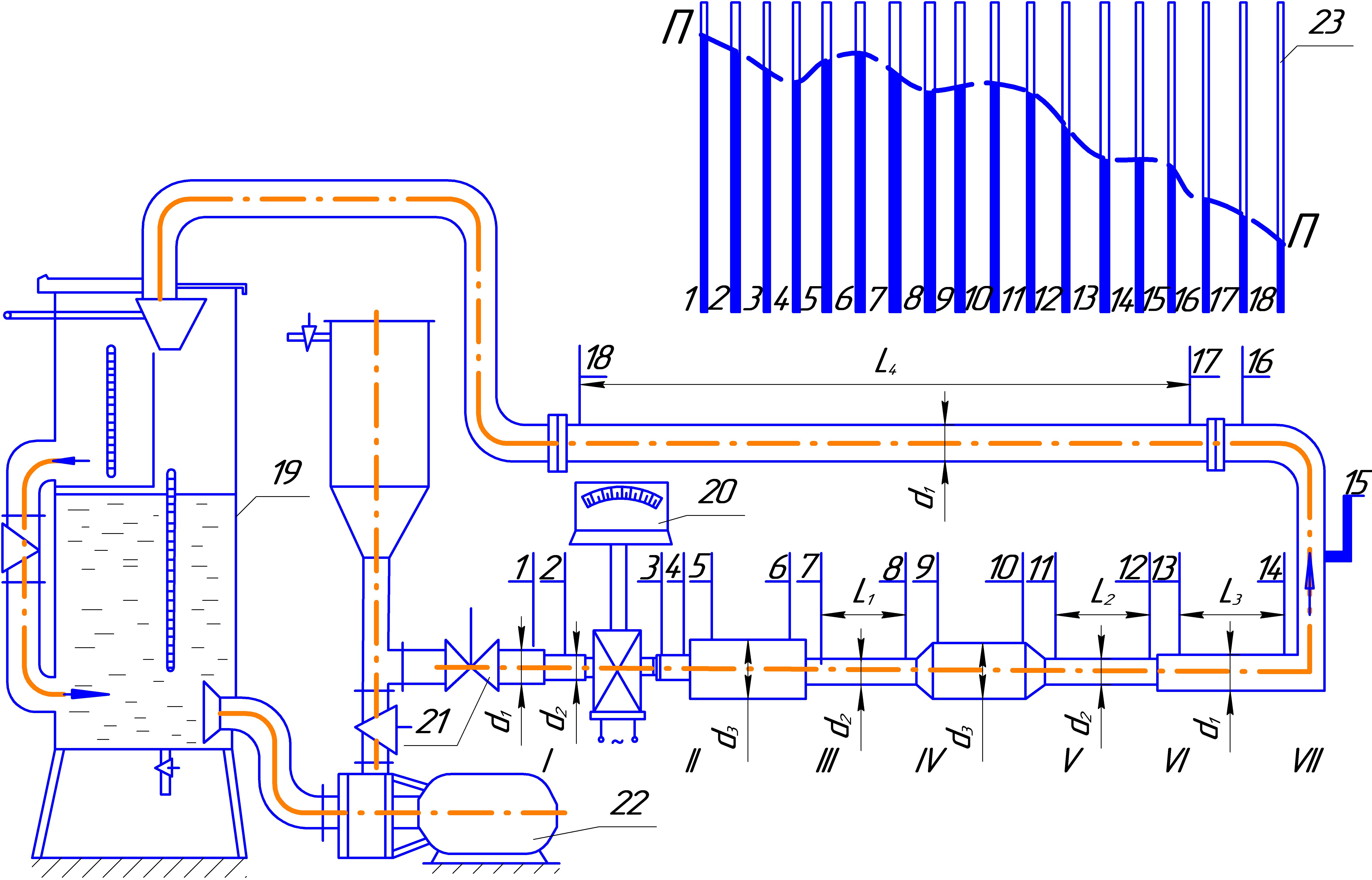

Рисунок 20 – Схема экспериментальной установки для проверки закона сохранения энергии для потока движущейся жидкости – «Стенд
Бернулли»
I - сужение трубопровода, II- внезапное расширение, III- резкое сужение, IV - диффузор (плавное расширение), V - конфузор (плавное расширение), VI - расширение трубопровода, VII - резкий поворот, VIII - плавный поворот, IX - фланцевое соединение.
Методика проведения работы
Закрыть задвижку 21 на напорной линии трубопровода и включить электродвигатель насоса 22. Медленно открывать задвижку до полного открытия, поворачивая шпиндель против часовой стрелки. Убедится в отсутствии воздушных пузырей в пьезометрах и подводящих прозрачных трубках. В случае присутствия пузырей несколько раз закрыть и открыть задвижку. Включить индукционный расходомер 20. Установить в трубопроводе заданный преподавателем расхода жидкости, измерить его с помощью индукционного расходомера или мерного бака, переключив при этом распределительную воронку на мерный бак 19. Время отбора τ определенного объёма воды W в мерный бак определить с помощью секундомера. Снять показания пьезометров с 1-го по 18-й. Результаты снять при другом заданном расходе жидкости в трубопроводе и внести в таблицу 4.
Каждый из участков ограничен соответствующими пьезометрами (таблица 3)
Таблица 3 |
|||||
Обозначение участка |
Наименование участка |
Диаметры трубопровода |
Пьезометры, ограничивающие участки |
||
На входе |
На выходе |
На входе |
На выходе |
||
L1 |
Прямолинейный, L1 = 0,695 m |
d2 = 0,028 м |
d2 = 0,028 м |
7 |
8 |
L2 |
Прямолинейный, L2 = 0,515 m |
d2 = 0,028 м |
d2 = 0,028 м |
11 |
12 |
L3 |
Прямолинейный, L3=0,99 м |
d1 = 0,033 м |
d1 = 0,033 м |
13 |
14 |
L4 |
Прямолинейный, L4=5,75м |
d1 = 0,033 м |
d1 = 0,033 м |
17 |
18 |
I |
Сужение трубопровода |
d1 = 0,033 м |
d2 = 0,028 м |
1 |
2 |
II |
Внезапное расширение |
d2 = 0,028 м |
d3 = 0,070 м |
4 |
5 |
III |
Резкое сужение |
d3 = 0,070 м |
d2 = 0,028 м |
6 |
7 |
IV |
Диффузор |
d2 = 0,028 м |
d3 = 0,070 м |
8 |
9 |
V |
Конфузор |
d3 = 0,070 м |
d2 = 0,028 м |
10 |
11 |
|
|||||
|
|||||
|
|||||
|
|||||
|
Продолжение таблицы 3 |
|||||
VI |
Расширение трубопровода |
d2 = 0,028 м |
d1 = 0,033 м |
12 |
13 |
VII |
Резкий поворот |
d1 = 0,033 м |
d1 = 0,033 м |
14 |
15 |
VIII |
Плавный поворот |
d1 = 0,033 м |
d1 = 0,033 м |
15 |
16 |
IX |
Фланцевое соединение |
d1 = 0,033 м |
d1 = 0,033 м |
16 |
17 |
Таблица 4
-
№
1
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Показания расходомера В, %
Объём воды в мерном баке W, м3
Время отбора τ, с
