3.1. Автомобильный транспорт
Наибольшее распространение по объему перевозок в карьерах с самыми разнообразными горнотехническими условиями разработки получил автомобильный транспорт, подвижный состав которого включает грузовые автомобили - самосвалы (автосамосвалы), тягачи с полуприцепами и прицепами, автопоезда, троллейвозы и дизель-троллейвозы. Ведущие из них - автосамосвалы с разгрузкой горной породы путем наклона кузова назад (прил. 33, 34). Основными параметрами карьерных автосамосвалов являются грузоподъемность, мощность двигателя, объем кузова, колесная формула и минимальный радиус поворота (рис. 1.40).

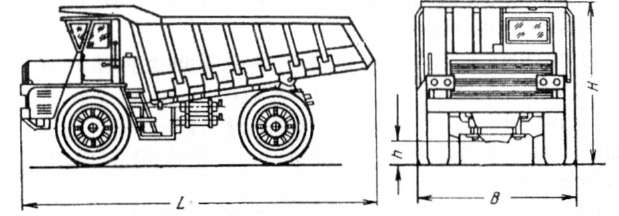

Рис. 1.40. Геометрические параметры автосамосвала: L, В, Н - соответственно длина, ширина и высота, м; h - дорожный просвет, м; R - радиус движения элементов машины, м
Колесной формулой, которая определяет силу тяги автосамосвала, называется цифровое обозначение количества его колес, например, 6x4 или 4x2. Первая цифра колесной формулы показывает общее количество колес, вторая - количество ведущих. Рациональную грузоподъемность автосамосвалов определяют из соотношения емкости кузова и ковша погрузочного оборудования. Установлено, что при расстоянии транспортирования до 2 км оно составляет от 1:4 до 1:6 для одноковшовых экскаваторов и от 1:2 до 1:4 — для фронтальных погрузчиков. При увеличении расстояния перевозок такое соотношение увеличивается до 1:6-10. Исходя из этого, на карьерах с небольшой мощностью эксплуатируется выемочно-погрузочное оборудование с ковшами вместимостью 1 - 5 м1 в комплексе с автосамосвалами грузоподъемностью 10-40 т. На мощных карьерах совместно с увеличением вместимости ковшей экскаваторов и погрузчиков используют автосамосвалы грузоподъемностью 280 - 350 т. При транспортировании пород с большим удельным весом указанное соотношение проверяется по грузоподъемности.
Эффективность работы автотранспорта в карьерах в значительной степени определяется состоянием и качеством автомобильных дорог. По условиям эксплуатации они подразделяются на постоянные, временные и передвижные. Постоянные и временные имеют специальное дорожное покрытие из щебня или бетона, строятся на поверхности, в капитальных траншеях и при въезде на рабочие горизонты. Постоянные дороги служат на протяжении не менее 5-7 лет. Передвижные дороги оборудуются на рабочих площадках в карьере и на отвалах и, как правило, не имеют дорожного покрытия. Перемещаются они вслед за отработкой каждой панели. По интенсивности движения автосамосвалов постоянные дороги подразделяются на три категории. К категории I относятся дороги с проездом более 100 автомашин в час; к категории II - 15 - 100 и к категории 111 - меньше 15. По дорогам категории I провозятся свыше 1,2 млн.т груза; категории II - 0,3 - 1,2 млн т; категории III - меньше 0,3 млн т/год.
Ширина проезжей части автодороги 1Ла (м) зависит от габаритов подвижного состава, скорости движения, количества полос движения в одном направлении (обычно одна) и определяется по формуле
где а - ширина автосамосвала, м; у - ширина обочин, м; х - ширина между кузовами встречных автосамосвалов, м; х = 2у; у = 0,5 + 0,05 9; 9 - скорость движения автомобиля, км/ч.
Ширина проезжей части двухполосных дорог для автосамосвалов грузоподъемностью 10 - 15; 27 - 40 и 75 - 120 т соответственно составляет 7,5 -8; 13 - 15 и 20 - 25 м. На кривых с минимальным радиусом поворота автосамосвалов проезжая полоса расширяется на 2 - 3 м. Ширина обочины составляет 1 - 2 м. Дороги, которые размещены в траншеях, должны иметь боковые канавки трапециевидной формы глубиной 0,4 - 0,5 м и шириной дна 0,4 м. При строительстве дорог на ровных площадках они имеют двухскатний профиль с наклоном от центра 10 - 40%о. При размещении в карьере и на отвалах, на косогорах и закругле
ниях поперечный разрез автодорог односкатный с наклоном 20 - 40 %о в сторону массива и в центр закруглений. Со стороны выработанного пространства дороги предохраняются упорным валом (из породы), который отсыпается за пределами естественного откоса уступа, имеет высоту не менее радиуса колеса автосамосвала и ширину по верху 0,75 м (рис. 1.41). Тип дорожного покрытия выбирается с учетом времени эксплуатации дороги, интенсивности движения, типа подвижного состава и наличия местных строительных материалов.

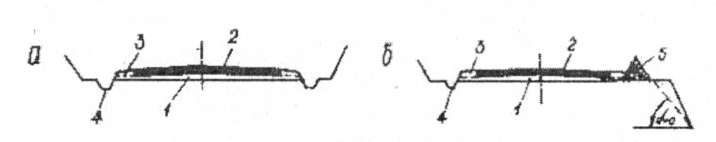

Рис.
1.41. Поперечный профиль автодороги: а -
в траншеях; б - на транспортных площадках:
1 грунтовая основа; 2 проезжее полотно;
3 - обочина; 4 - водоотводная канава;
5 - предохранительный вал; а - угол
естественного откоса уступа, град
Движение автосамосвалов в карьере обеспечивается, если сила сцепления его ведущих колес GUI (т) дорогой больше касательной силы тяги F,, (Н) на их ободе
N - мощность двигателя, кВт; rjn, г\к - коэффициенты полезного действия передачи усилия от вала двигателя к колесам и самого колеса; ?/,, = 0,85 - 0,98; 0,8 - 0,85 и 0,8 - 0,9 - соответственно для механической, гидро- и электромеханической передач; г\к = 0,7 - 0,9.
где
а>о = 10 - 65 - удельное основное сопротивление
движению, Н/кН. Масса полезного груза
qa
(т) автосамосвала
где О., - масса порожней автомашины, кН; ip - руководящий уклон дороги, доли ед.
где
Gc4
-
сцепная масса, т.е. масса автомашины,
которая приходится на ведущие колеса,
кН; /і -
коэффициент сцепления; /? - уклон дороги,
град
где К - коэффициент использования грузоподъемности автомашины; Тра - время рейса автосамосвала, ч; Тсм - время работы автосамосвала в течение смены, ч;
где пк, qe - количество и вместимость ковшей, которые выгружаются в автомашину; /„ - время рабочего цикла экскаватора или погрузчика, ч; 1гр, /„, - расстояние транспортирования груженого и порожнего автосамосвала, км; Э,р, 9„ - скорость движения груженого и порожнего автосамосвала, км/ч; tp, г - время разгрузки и задержек в течение рейса, ч.
Провозная
способность ограничивающего перегона
(выезда из карьера) М„ (т/см) равна
где і - длина выездной траншеи, км; К„р = 0,5 - 0,8 - коэффициент неравномерности движения; /„,;= 50 - безопасное расстояние между движением друг за другом автосамосвалов, м; Кре, = 1,75 - 2 - коэффициент резерва . Рабочий парк автомашин Npa (ед.) определяется по формуле
где А, - объем перевозок горной массы за год, т; Кнер = 1,05 - 1,15 — коэффициент неравномерности перевозок; Тасм - количество смен работы автосамосвалов в год.
