34 Изображение в диаграмме н-х процессов изменения параметров влажного воздуха. Температура точки росы, охлаждение, нагревание, смешивание.

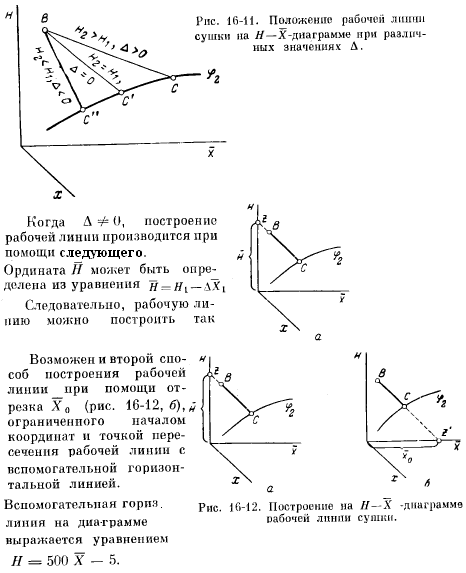

35 Уравнение рабочей линии сушки. Построение рабочей линии в н-х диаграмме.

- ур-е рабочей линии сушки

36 Тепловой баланс воздушной сушки. Уравнение рабочей линии процесса сушки.

- теплоты,подводимые к основному и дополнительному калориферу

- потери тепла в окружающую среду

- энтальпии сушильного агента перед калорифером, после калорифера и после сушки

- удельная теплоемкость абсолютно сухого материала,влаги и транспортных средств

- вес транспортного ср-ва(вагонетки, ленточн.транспортер)

Т.Б

-внутренний удельный баланс в сушилке

- заменяя H.2 и х2 на текущие значения Н и х,

получим рабочее ур-е сушки

- ур-е рабочей линии сушки

37.Параметры, влияющие на процесс сушки. Способы интенсификации сушка.

Cушка -это процесс удаления влаги из твердых влажных материалов путем ее испарения т отвода образующихся паров. Сушка в технике осуществляется двумя способами:1)нагревание влажных материалов теплоносителем через твердую непроницаемую перегородку -контактная сушка;2)нагревание влажных материалов путем непосредственного контакта с газовым носителем-газовая. Окружающая материал среда содержит либо водяной пар,либо смесь водяного пара с газами. Обозначит давление водяного пара, когда только он является окружающей средой, через РП,а порционное давление его в смеси с газами окружающей среды РD. Влаге, содержащейся в материале, соответствует определенное равновесное давление водяного пара над влажным высушиваемым материалов РМ. Условием сушки,яв-ся нер-во РМ> РП или РМ > РD.Давление водяного пара над высушиваемым материалом РМ зависит от влажности мат-ла ,температуры и характера связи влаги с материалом.С ростом влажности материала и температуры значение РМ возрастает. Абсолютное зн-е этой величины зав-т от хар-ра связи с мат-ом. Чем сильнее это связь, тем меньше давление водяного пара над влажным материалом. Если РМ = РП -это равновесие.

Кривые, выражающие зависимость между давление водяного пара и над влажным мат-ом РМ, и температурой t и влажностью высушиваемого мат-ла

Кривые и характеристики высушиваемого мат-ла нужны для нахождения основных параметров сушки:температуры(чем выше,тем лучше),конечной влажности мат-ла(чем меньше ,тем лучше) и давления водяных паров в пространстве ,окружающем высушиваемый материал,хар-ра влаги с мат-ом.
