Відцентрові насоси для трубопровідного транспортування нафтопродуктів
Нафтові відцентрові насоси, розраховані на роботу в умовах можливого утворення вибухонебезпечних сумішей газів і пари з повітрям.
їх застосовують у технологічних установках нафтопереробних та нафтохімічних виробництв для перекачування нафти, зріджених вуглеводневих газів, нафтопродуктів й інших рідин, схожих з указаними за фізичними властивостями (густини, в'язкості тощо) та корозійною дією на матеріал деталей насосів. Максимальний вміст твердих зважених частинок у перекачуваній рідині не повинен перевищувати 0,2 %, а їх розміри - 0,2 мм.
На нафтопромислах застосовують такі відцентрові насоси секційні: ЦНС630-1700, НЦС-300; агрегати електронасосні багатоступінчасті ЦНС180- 1900м, ЦНС180-1422, ЦНС180-1050; ЦНС180-1900м, ЦНС180-1422М, ЦНС180- 1050м; ЦНС180-85 /425; насосний агрегат ЦНСА63-1400УХЛ4 та інші.
Відцентрові насоси типу ЦНС180 (високонапірні) призначені для нагнітання води в свердловину з метою підтримки пластового тиску. Конструкція насосів типу ЦНС180 розроблена з урахуванням створення на одній корпусних базі трьох-модифікацій з тиском нагнітання 9,5 — 19 МПа.
Відцентрові насоси типу ЦНС180 допускають зміна робочої характеристики за допомогою зменшення числа ступенів (не більш 2) з установкою проставочних втулок, без зміни прив'язок, з обов'язковою динамічної балансуванням ротора.
Насоси типу ЦНС180 - відцентрові секційні, горизонтальні, однокорпусні з одностороннім розташуванням робочих коліс, з гідравлічною п'ятою, підшипниками ковзання і кінцевими ущільненнями комбінованого типу (щілинне і сальникове ущільнення).
Рисунок 1.13 - Відцентровий насос ЦНС 180-1900
Ще насоси виготовляють таких типів: К - консольні горизонтальні одно - і двоступінчасті; С- горизонтальні секційні міжопорні з осьовим роз'ємом корпуси; СД - горизонтальні секційні міжопорні двокорпусні; ВМ - вертикальні, вбудовуванні в трубопровід.
Залежно від температури перекачуваного середовища для виготовлення деталей проточної частини насоса використовують декілька типів сталей(табл.3.1.1)
Умовний тиск корпусу в корпусі Р - один із параметрів, що визначає відповідність вибраного насоса конкретним умовам експлуатації, на яке розраховані корпусні деталі насоса, при цьому тиск на вході в насос не повинен перевищувати: для насосів типів К, С, СД - 2,5 МПа, для насосів типа ВМ - 1,0 МПа.
Насоси типу К призначені для роботи в системах промислового збору і транспорту нафти, випускають у спеціальному виконанні з охолоджуванням вузлів та, деталей перекачуванню рідиною.
Одноступінчасті насоси з подачею до 250 м3/год. виготовляють із робочим колесом одностороннього входу, насоси з подачею понад 250 м3/год.
з робочим колесом двостороннього входу.
Таблиця 3.1.1 - Типи сталей, як і застосовуються для деталей проточної частини відцентрового насоса
Тип сталі |
Температура перекачуваного середовища °С |
|||
К |
С |
сд |
вм |
|
Вуглецева С |
-ЗО...+400 |
-ЗО..+200 |
-30...+400 |
-50...+300 |
Малонікелева М |
|
- |
- |
- |
Хромова X |
0...+400 |
0...+200 |
0...+400 |
0...+300 |
Нікельмістка Н |
-80...+400 |
-80...+20 |
- |
- |
Насоси з приводом умонтовують на загальній фундаментній плиті. їх вали з'єднуються за допомогою зубчастої муфти з проміжним валом. При цьому довжина проміжного вала дозволяє розбирати насос без демонтажу його корпусу, електродвигуна, вхідного і вихідного трубопроводу. Зубчаста муфта має огорожу, яка кріпиться до фундаментної рами болтами.
Насоси типу К випускають із напрямним апаратом або зі спіральним корпусом.
Напрямний апарат — розбірний, складається з чотирьох частин. Розміщений
він у кільцевій розточці корпусу. Якщо насос виконаний із спіральним корпусом, для урівноваження радіальних сил, діючих на ротор, спіральне відведення виконано подвійним. На рисунку 1.14 показаний одноступінчастий насос із напрямним апаратом, а рисунок 1.15 двоступінчастий із спіральним корпусом.

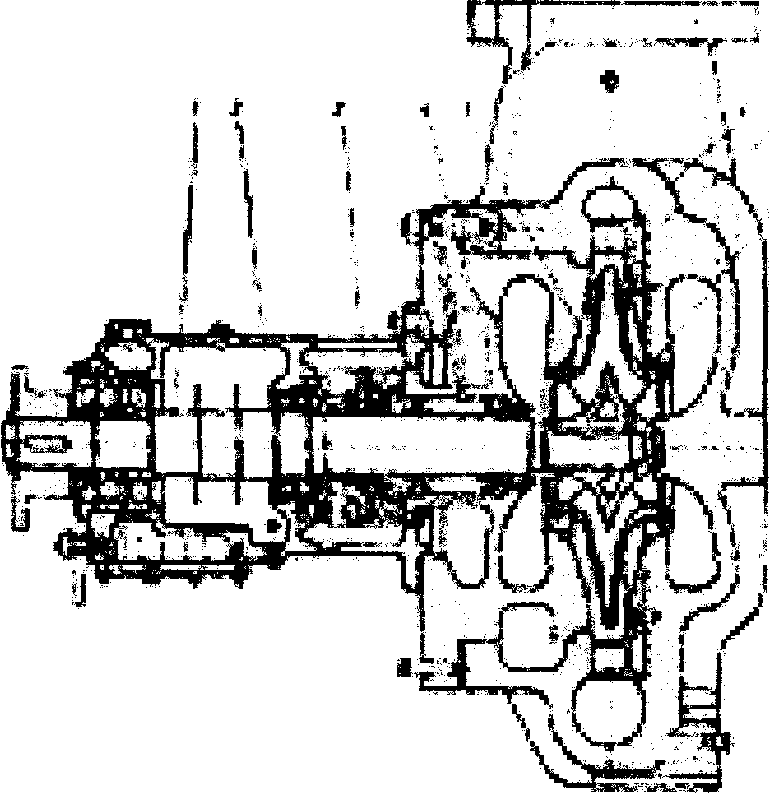

Рисунок 1.14- Повздовжній розріз одноступінчастого насоса з робочим колесом двостороннього входу з напрямним апаратом:
- вал; 2 - підшипниковий кронштейн; 3 - ущільнення вала; 4 - кришка; 5 робоче колесо; 6 — корпус; 7 - напрямний апарат; 8 - ущільнювальні кільця

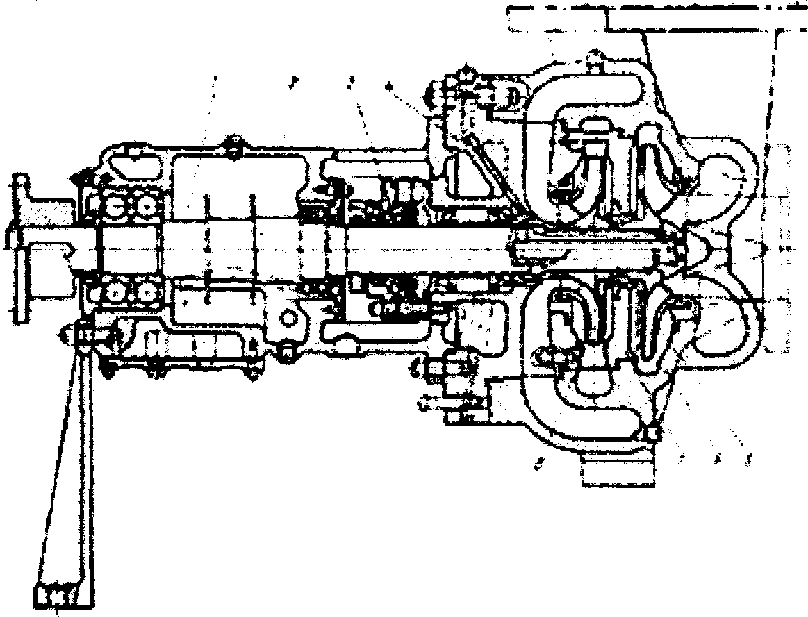

Рисунок 1.15 - Повздовжній розріз двоступінчастого насоса із спіральним відведенням: 1 - вал; 2 - підшипниковий кронштейн; 3 - ущільнення; 4 - кришка;
5 і 8 - робоче колесо відповідно І та II ступенів; 6 - корпус; 7 - діафрагма
