Спекаемость углей.

Спекаемость углей – это способность углей образовывать прочный кусковой кокс.

Особенности:

при нагреве топлива до 350-400ºС, оно размягчается и затвердевает.

Спекаемость оценивают по толщине пластичного слоя y, мм

Пластометр:

100г угля

В пластометр засыпают 100г угля, нагревают и производят замеры

промежуточного слоя

(размягченного).

Исходный слой топлива

У Размягченный слой

Затвердевший слой

Q

По шкале ВТИ кокс делят:

1. поршкообразный (У = 0);

2. слипшийся (У≈0);

3. с пекшийся;

4. сплавленный;

5. сильносплавленный; У = 5-25, мм

6. сильносплавленый вспученный.

На практике целесообразно сжигать топливо с характеристикой кокса “порошкообразный” и “слипшийся”.

Ант., уголь класса Т (V^г<15%)

Т орф, Б.У., К.У. корка

м олодой К.У. (V^г>30%)

О₂

О₂

п орошкообразный кокс кокс сплавленный порошкообразный кокс

(У = 0) (У = 5-25, мм) (У = 0)

Теплота сгорания топлива.

Теплота сгорания топлива – количество теплоты, которое выделяется при полном сгорании 1 кг топлива.

1. Высшая теплота сгорания топлива

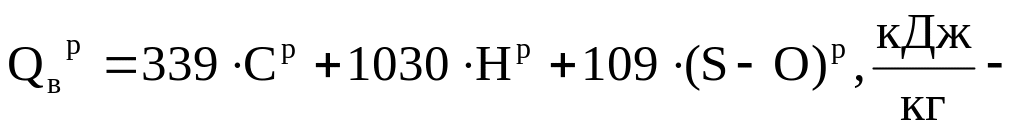

формула Д.И. Менделеева.

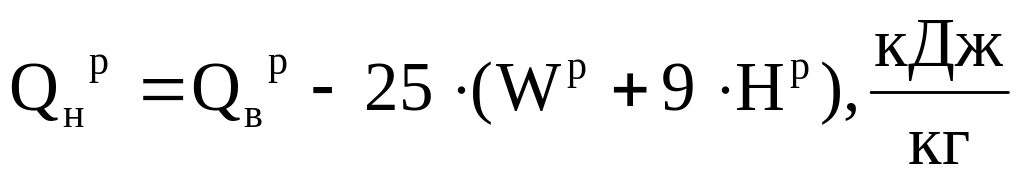

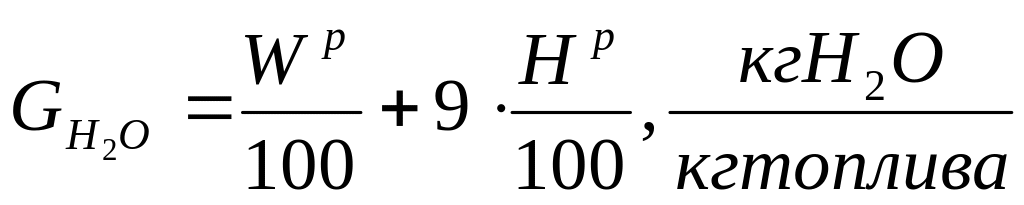

2. н изшая теплота сгорания , где r –скрытая теплота парообразования = 2500, , а ;

– на рабочую массу топлива;

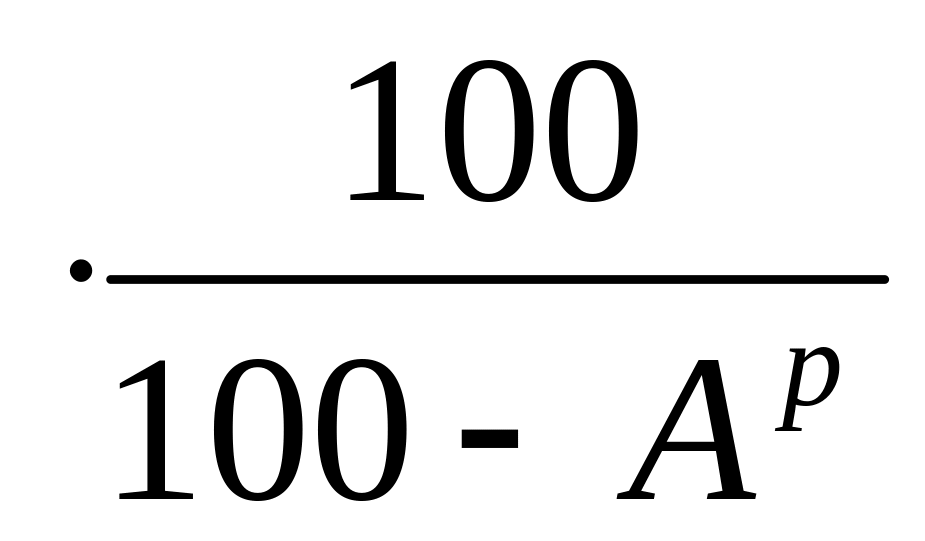

– на сухую массу топлива;

– на горючую массу;

При изменении влажности:

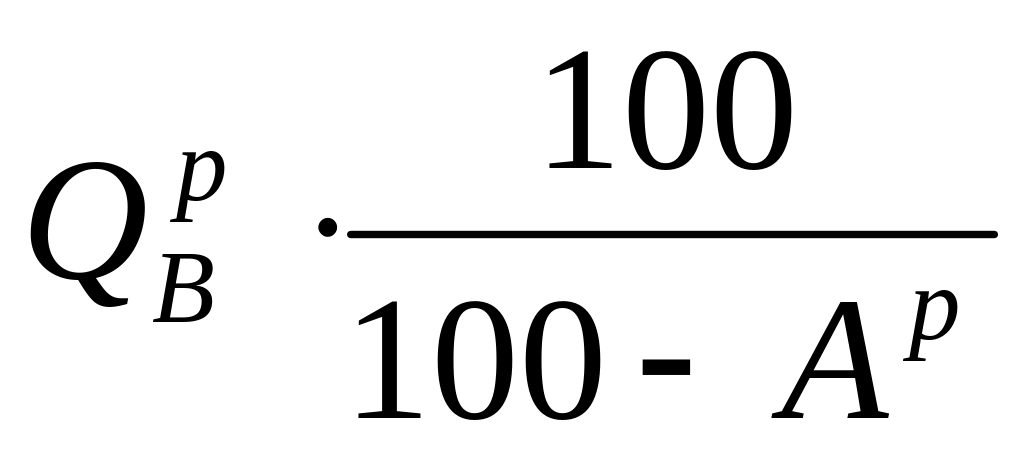

П ри изменении зольности:

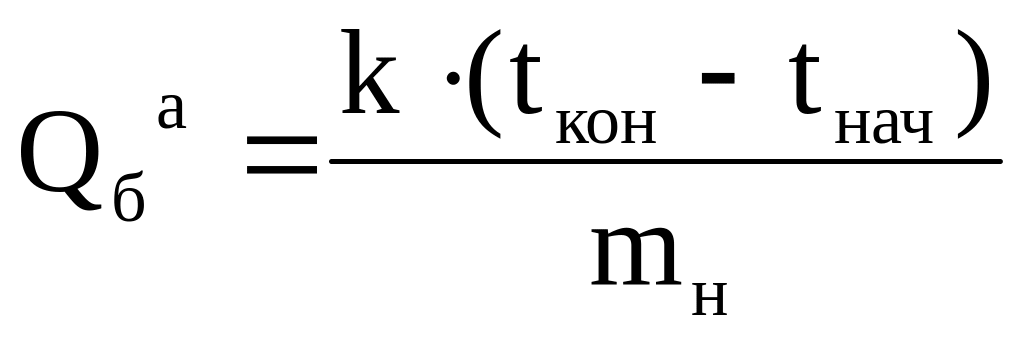

Теплоту сгорания определяют по тепловыделению в калориметре при сжигании навески топлива в стандартных условиях:

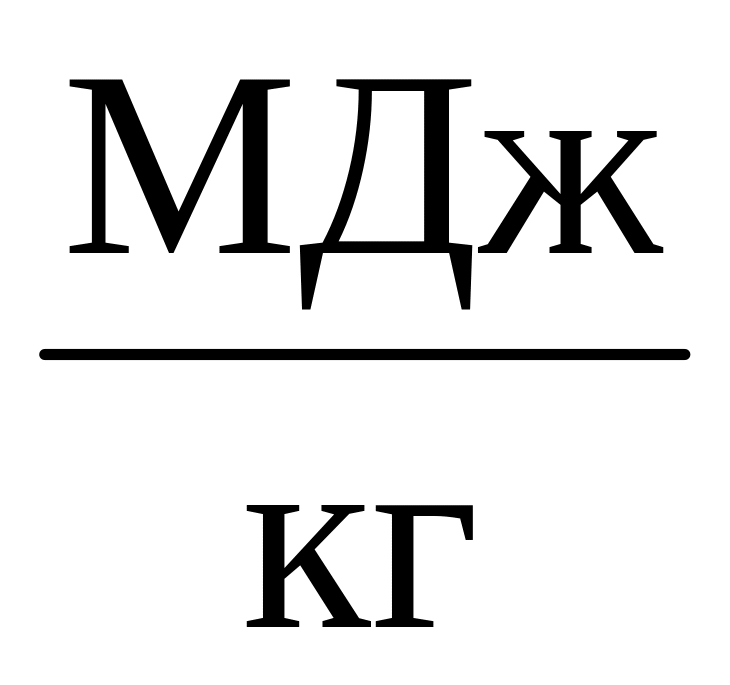

Q_н^р = 10 16 26, МДж/кг

Торф Б.У. К.У.

Характеристики твердых топлив.

Древесина: С^р = 25%, Н^р = 4%, S = 0%, N = 1%, O₂ = 25%, W = 40%, A = 1%, V^г = 85%,

Q_н^р = 10 Порошкообразный кокс

Торф. Виды: I. По месту залегания:

1. низинный (на болотах);

2. верховой (боле высокие осушенные места);

3. смешанный.

II. По форме добычи:

1. в брикетах;

2. фрейзерный (крошка).

Состав: С^р = 30%, Н^р = 4%, S = 0, 1%, N = 1%, O₂ = 15%, W = 35%, A = 5%, V^г = 70%,

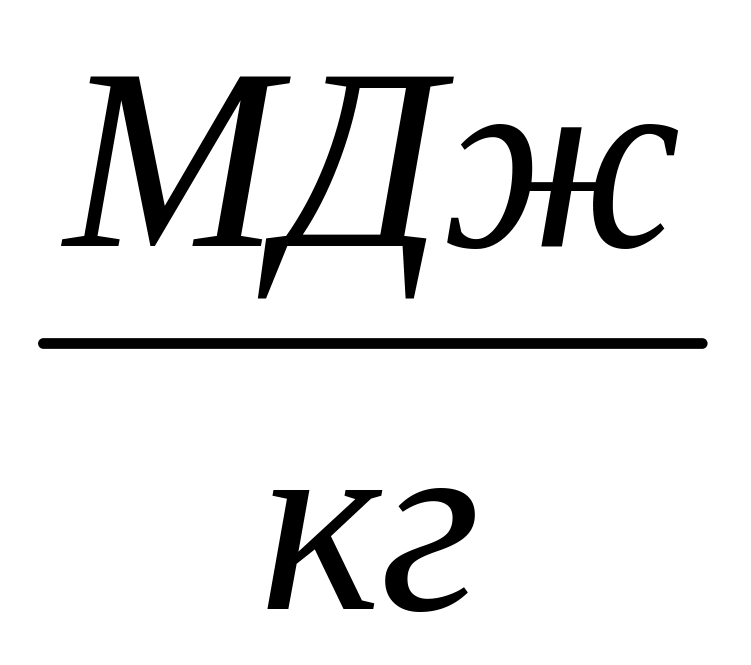

Q_н^р = 11

Бурый уголь.

Признаки:

1. бурый цвет;

2. V^г > 40%;

3. < 24 .

Особенности:

1. высокая влажность (классы влажности: Б1(W > 40%), Б2(W = 30-40%), Б3(W < 30%));

2. высокая зольность А^р > 20%;

3. низкая Q_н^р = 10 - 16 ;

4. малая механическая прочность.

5. порошкообразный кокс

Каменные угли.

Признаки:

1. серый цвет; Кузнецкий Т:

2. V^г > 9%; С_max=70%, Н_min=2%, S_min=0.5%, N_max=1%, О_min=5%, W_min=7%, А=14%, V^г=15%, Q_н^р=26 МДж/кг

3. Q_в^р > 24 .

Особенности:

1. низкая влажность;

2. низкая зольность;

3. высокая механическая прочность.

Каменные угли классифицируют по выходу летучих веществ и характеристике коксового остатка:

№	Марка	Обозначение	Vг, %	У, мм	Кокс
1	Длиннопламенный	Д	> 40	–	От порошкообразного до слипшегося
2	Газовый	Г	35-40	5	Сплавленный
3	Жирный	Ж	25-35		Сплавленный
4	Коксовый	К		6-20	Сплавленный
5	Отощенный спекающийся	ОС	17-25		Сплавленный
6	Слабоспекающийся	С С		5	Сплавленный
7	Тощий	Т	9-17	–	От порошкообразного до слипшегося

В энергетике сжигают угли марок 1, 2, 6, 7.

Антрацит.

Признаки:

1. черный цвет;

2. V^г < 9%;

3. Q_в^г > 30 .

Состав: С^р = 65%, Н^р = 1, 5%, S = 3%, N = 1%, O₂ = 2%, W = 7%, A = 22%, V^г = 4%,

Q_н^р = 23

Антрациты классифицируют по размеру кусков:

Марка	Обозначение	dк, мм
Плита	АП	> 100
Крупный	АК	50-100
Орех	АО	25-50
Мелкий	АМ	13-25
Семечко	АС	6-13
Штыб	АШ	< 6
Рядовой	АР	Неограниченно
