Пылеугольные горелки.

Бывают вихревые и прямоточные.

Вихревые:

1) Горелка ОРГРЭС.

Позиции:

1 – труба первичного воздуха.

2 – улитка вторичного воздуха.

3 – рассекатель (обеспечивает угол раскрытия факела, т.е. подсос топочных газов).

γ

КУ Т АШ

– угол раскрытия факела = 90^о – 100^о – 110^о = f(V^г).

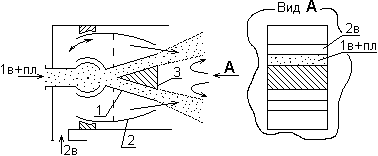

2) Горелка ТКЗ (таганрогский котельный завод).

1 – улитка первичного воздуха.

2 – улитка вторичного воздуха.

3 – растопочная форсунка.

1в+пл

Все вихревые горелки дают короткий, широкий, недальнобойный факел: .

Факторы влияющие на воспламенение:

1) Начальная температуры аэросмеси:

↑t_о → ↓(t_воспл - t_o) → ↓τ_воспл.

2) Доля первичного воздуха (для снижения времени воспламенения её ограничивают).

С ↓V^г → ↓Q_{на нагрев до tвоспл} → ↓ . (для скорейшего нагрева до t_воспл)

3) Для нормальной работы горелок принимают оптимальные скорости первичного и вторичного воздуха:

1) ↑V^г → ↑d_тв → ↑W₁ (для исключения выпадания частиц из потока)

2) ↑V^г → ↑q₃ → ↑W_см → ↑W₂. (для ↓q₃)

W₁ = 15 – 20 м/с.

W

Т, АШ КУ

₂ = 20 – 25 м/с.

т.к.↑d_тв и ↑V^г

Достоинства:

1) эффективность смесеобразования.

2) широкий диапазон регулирования.

3) недальнобойность.

Применяют для АШ, Т, КУ (при условии использования ШБМ и МШС).

П

1 2

рямоточные:

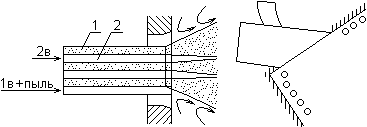

1) Угловая щелевая горелка.

1 – канал первичного воздуха.

2 – канал вторичного воздуха.

Особенности:

1) вялое неинтенсивное смесеобразование.

2) отсутствие турбулизирующего эффекта.

3) малый угол раскрытия факела.

4) высокая дальнобойность.

Лекция №12

2) Угловая поворотная горелка ЗиО (завод имени Орджоникидзе):

Позиции:

1 – сопло первичного воздуха.

2 – сопло вторичного воздуха.

3 – рассекатель.

Поворотом сопел вверх/вниз (±15º) меняют направление ввода аэросмеси в топку, положение факела и таким образом регулируют температуру на выходе из топки:

+ α → ↓τ_{преб. газов} → ↓Q_{лучист.} → ↑ .

– α → ↑τ_{преб. газов} → ↑Q_{лучист.} → ↓ .

0 – 0 – нулевое положение горелочного устройства.

.

Все прямоточные горелки дают слаборасширяющийся дальнобойный факел. Для снижения дальнобойности, ускорения воспламенения и повышения сгорания топлива горелки размещают по углам топки:

, D_в – диаметр вихря ≈ 1,5 м.

Оси сопел направляются по касательной к вихрю.

W_{1в, 2в} ≈ 30 м/с.

Применяют для сжигания бурых и каменных углей.

3) Плоскофакельная горелка:

Эффективность смесеобразования за счет

“мятия” 2-м воздухом потока аэросмеси

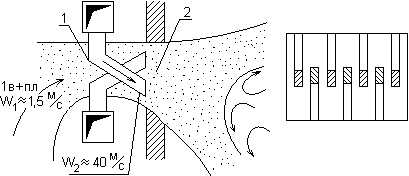

4) Эжекционная горелка – амбразура (центральный котлотурбинный институт):

Позиции:

1 – эжекционные сопла.

2 – амбразура.

Сопла 1 делят аэросмесь на плоские вертикальные струи. Их развёрнутая компоновка способствует разносу факела вверх и вниз и ускоряет воспламенение.

Применяют при сжигании торфа, БУ, КУ (с V^г > 30% и размоле в молотковых мельницах).
