Влажность топлива

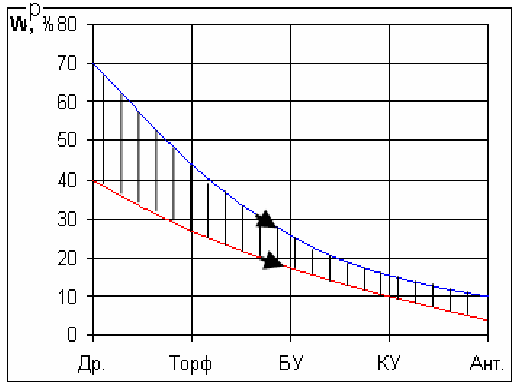

П римерный диапазон влажности рабочей массы топлива Wp = 5÷70% Wвнешн
В иды влажности:
1) Внешняя - 3÷10%, на поверхности кусков.
Wкап dк, мм
2 ) Капиллярная – 10÷30%, содержится в полостях и капиллярах кусков топлива.
3) Коллоидная – 1% (Антрацит) ÷ 5% (КУ) ÷ 10% (БУ), удерживается органической частью топлива.
4) Гидратная – < 0, 1%, входит в состав кристаллогидратов минеральной части топлива (Al2O3·SiO2 2H2O, CaSO4 2H2O) и не удаляется при сушке.
С увеличением геологического возраста снижается пористость топлива и уменьшается его влажность.
Влажность плохо влияет на работу котла:
1. ↑W → ↓(C + H + S) → ↓Q → ↑B
2. плохо воспламеняется и медленно горит;
3. низкая полнота сгорания;
4. нарушается сыпучесть;
5. смерзается(зимой);
6. коррозия оборудования;
В лаборатории определяют при: t=102 105 оС; =30 60 мин
; mнав=1±0,1 гр %
Зольность топлива
Характеристика его минеральной части до сжигания. Состав золы:
Глина 1) Al2O3 10÷40%
К ремнезем 2) SiO2 30÷60%
3) FeO, Fe2O3, Fe3O4
Карбонаты 4) CaCO3, MgCO3, FeCO3 5÷20%
Сульфаты 5) CaSO4, MgSO4, FeSO4
6)K2O, Na2O, 1÷10%
Различают примеси:
1) Первичные – попали в топливо при его формировании.
2) Вторичные – попали при залегании.
3) Третичные – при добыче, транспортировке и хранении.
При сжигании происходят изменения в минеральной части:
Отделение гидр. влаги 1) при t = 150÷400С Al2O3·2SiO2×2H2O =>Al2O3 + SiO2 + 2H2O
Доокисление окислов Fe 2) при t = 400÷600С FeO + O2 = > Fe2O3
Разложение карбонатов и сульфатов 3) при t = 600÷800С CaCO3 = > CaO + CO2↑, CaSO4 = > CaO + SO3↑
Зольность и минеральная часть топлива соотносятся примерно так: Ар = 0, 95Мр.
Золовой баланс котла
С обственно баланс: 1 = ашл + аун

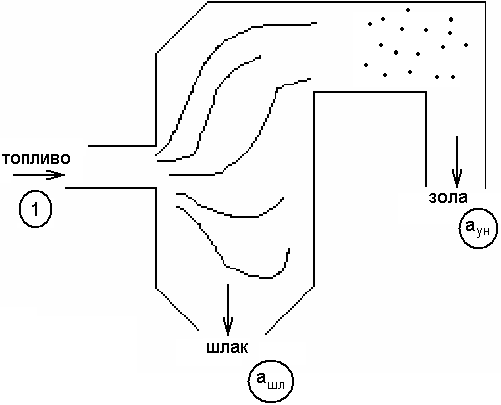

После горения образуются очаговые остатки: шлак (ашл – доля шлакоудаления) и зола (аун – доля уноса золовых частиц).
З ольность определяют в результате сжигания и прокаливания навески топлива (30 мин., 850ºС):
Очаговые остатки
Температурные характеристики золы(характеристики плавкости)
Нагревают образец золы и фиксируют характерные температуры.
t1 = температура начала деформации.
t2 = температура размягчения.
t3 = температура жидкоплавкого состояния.
t0 = температура истинно жидкого состояния.
если t3 < 1350ºС – легкоплавкая зола. 1350ºС < t3 < 1450ºС – среднеплавкая зола. (состав золы) t3 > 1450ºС – тугоплавкая зола.
Компонент |
Na2O |
Fe2O3 |
SiO2 |
Al2O3 |
CaO |
tпл-ия, ºС |
900 |
1000 |
1600 |
2100 |
2600 |
Температурные характеристики необходимо знать для:
1) правильного выбора топочного режима
БУ т” ≤ 1000ºС
КУ т” ≤ 1100ºС
Если т” > t1, то расплавленные части попадут на фестон (шлакование).
2) правильного выбора системы шлакоудаления (в твёрдом или жидком виде).
υТ,, < t1
