Лекция №21 Низкотемпературные поверхности нагрева (эко и взп).
Требования:
1) Нагрев до tг.в. и t″эк
2) Компактность при к=макс
3) Надежность при <
а) Одноступенчатая компоновка:
Т.к. Своды >> Спр.сгорания, то с учетом
Q = С·V(t″ – t′) => вода нагревается в меньшей мере, чем охлаждаются газы и ∆tэко по ходу воды растет.
Т.к. Спрст>Ссух, то с учетом Q=CV(t″-t′)
воздух нагревается в большей мере, чем охлаждаются газы и ∆tвзп↓.
Так как , то .
Применяют при сжигании газа, мазута, маловлажных углей, высокореакционных (Vг>25%).

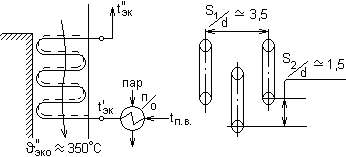

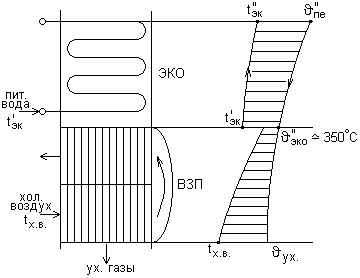

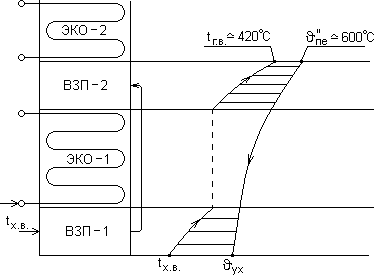

б) Двухступенчатая компоновка:
Д
tг.в.
Для защиты ВЗП-2 от пережога устанавливают ЭКО – 2.
Применяют при сжигании высоковлажных топлив (БУ, торф) и низкореакционных углей АШ и Т (Vг < < 15%).
Водяные экономайзеры.
Служат для:

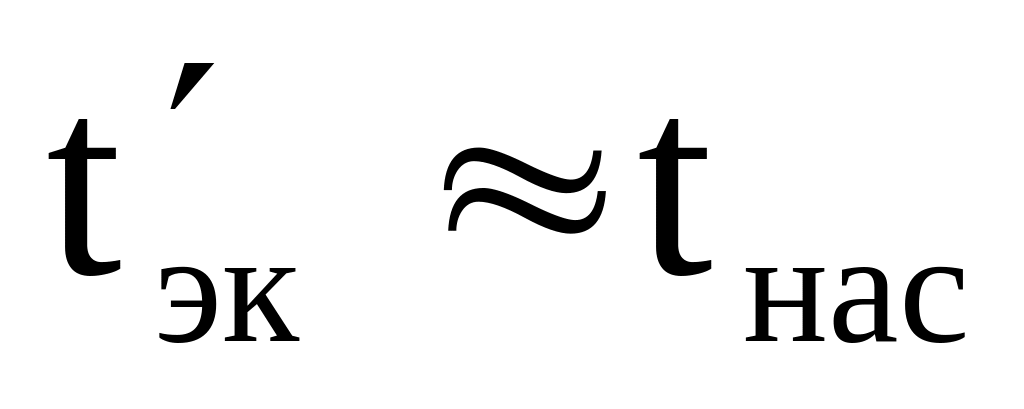

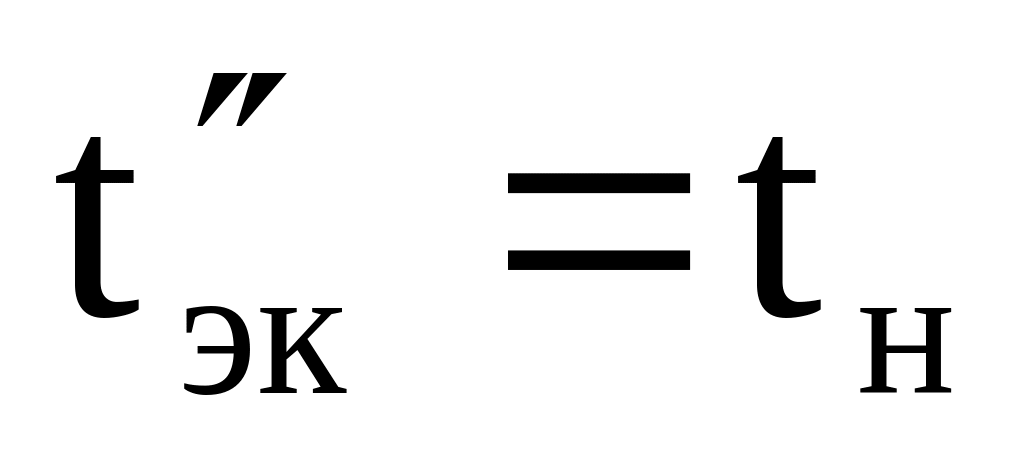

1) Нагрева воды до температуры = .

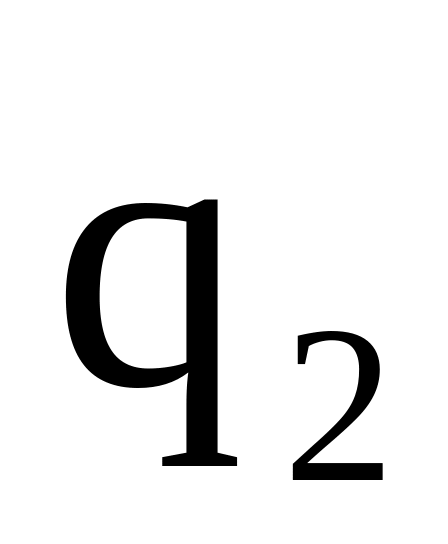

2) Для снижения .

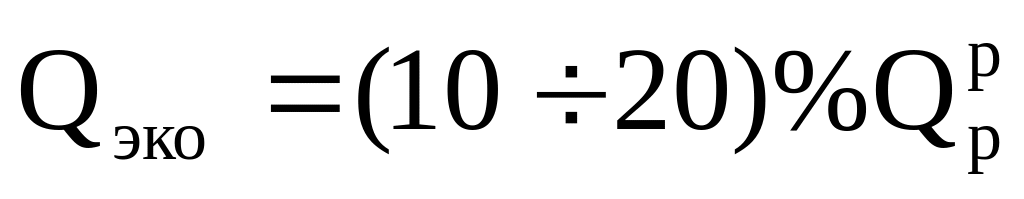

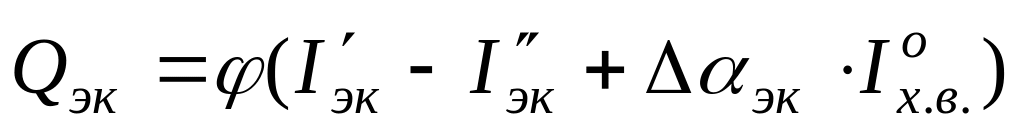

Тепловосприятие .
Тепловосприятие по воде:
Теплоотдача по газам:
Удельное тепловосприятие:
с ростом Рп → ↑tп.воды., и возрастает роль ЭКО в котле
Экономайзеры:
1) некипящий ,
2) кипящий , .

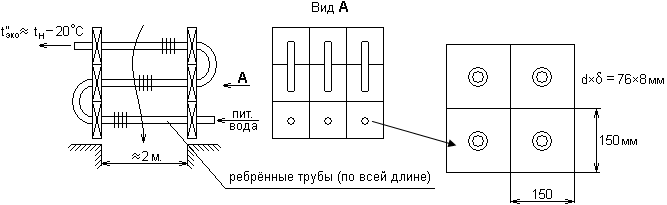

Чугунный ребристый экономайзер.
Достоинство: стойкость к кислородной и газовой коррозии.
Недостатки:
Громоздкость (↓kэко < 15ккал/м2час).
Забивание эко частицами золы (при сжигании углей)
Применяют в котлах малой мощности при Р<24ат.
Стальные гладкотрубные экономайзеры.
d нар = 28÷32 мм.
С m20.
δ ст ≈ 3 мм.
≈
1,2
Тепловосприятие экономайзера: .
Шахматная компоновка экономайзера обусловлена увеличением коэффициента теплопередачи по сравнению с коридорной.
В котлах большой мощности экономайзер выполняют двухпоточным:
0 ,5 Dп.в. → ↓∆Рэк в 4 раза ~ (сопротивление по воде снижается в 4 раза).
Скорость воды:
а) кипящий. Wв > 1 м/с (для предотвращения расслоения пароводяной смеси, что ведёт к пережогу труб).
б
1/2Dп.в
W в > 0,5 м/с (для смыва пузырьков газа потоком, чтобы исключить газовую коррозию).
ε0
С корость газов:
Wг желательно повышать по следующим причинам:
↑
Wг
Wг → ↓ε → ↑kэко → ↑Qэко → ↓Hэко.↑ Wг → ↑αk ~ → ↑kэко → ↑Qэко → ↓Hэко.
Однако с повышением скорости газов: 1) растёт ∆Рг ~ ; 2) возникает абразивный износ труб золовыми частицами.

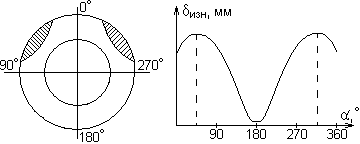

Износ по периметру трубы неравномерен и подчиняется примерно следующей зависимости:
Wг
δmax = f(Ap, aун, азол, ).
= 9 – 14 м/с
Б
Д
прутки
эко
После экономайзера вода направляется в барабан котла.
Применяют в котлах средней и большой мощности.
Воздухоподогреватель.
Служат для:
1) нагрева воздуха до tг.в. = 180÷420ºС.
2) снижения q2.
Тепловосприятие: .
Воздух подогревают для:
1) сушки топлива при размоле.
2) ускорения воспламенения и повышения полноты сгорания топлива.
Тепловосприятие по воздуху:
Теплоотдача по газам:
3
