Профили паровых котлов.
1) П – образный:
Позиции
1 – топка.
2 – газоходы.
Недостаток неравномерное заполнение топки и газоходов продуктами сгорания.
2) Т – образный:
Недостаток сложность отвода уходящих газов дымососами.
3) Башенный:
Достоинство: 1) отсутствие дымососа
2) равномерное омывание поверхностей газами
Компоновка и тепловая схема парового котла.
Это взаимное расположение газоходов и поверхностей нагрева.
Для произвольной поверхности:
i″
Т епловосприятие: Q = = Qбал = .
Уравнение теплопередачи: Qт = .
Общее тепловосприятие: .
Температура стенки трубы поверхности нагрева:
tст
tо
Д ля чистых труб => .
Основная задача эксплуатации сводится к тому, чтобы :
1) ↓tр.ср. нельзя, т.к. tр.ср. = f(Рп).
2) ↓q нельзя, т.к. при ↓q → ↑↑Н.
3) ↑α2 ~
Требования к компоновке:
1) Поверхности с высокой температурой рабочей среды, размещать в месте с высокой температурой газов (↑tр.с. → ↑ ).
2) Осуществлять противоточную схему движения (∆tпрот. > ∆tпрям.).
3) Выполнять требования обусловленные надёжностью работы металла труб (tст < ).
Тепловая схема котла:
пер. пар
Пе
Т.Э.
эко
пит. вода
ВЗП
Е-500-14-545 ГМ
Гидродинамика парового котла.
Для нормальной работы котла необходим надёжный теплоотвод от поверхности нагрева к рабочей среде, чтобы имело место неравенство tст < . Условия охлаждения металла зависят от режима течения и структуры рабочей среды.
Характеристики движения потока:
Массовое паросодержание: Х = кг/кг.
Массовая скорость: кг/(м2·с). = 1500÷2000 кг/м2с
Приведённые скорости воды и пара: м/с, м/с.
С
Это удельные объемы
Скорость пароводяной смеси: м/с.
Объёмное паросодержание: , где – истинное паросодержание, а – характеризует относительную скорость потоков (Wп и Wсм). Для подъёмных труб топочных экранов Wп > Wсм, поэтому β > .
1) с ↑Х → ↑β.
2) с ↑Р → ( → 1) → (β → Х)
4МПа
0
Режимы течения и структура рабочей среды в испарительных поверхностях нагрева.
Зависит от:
1) Х.
2) q.
3) Wпотока.
4) Р
а) Вертикальный испарительный участок(размерность α2- ):
↑α2 = 2÷6·103 ↑↑α2 = 50÷100 ↑α2 ↑α2 ↓↓α2 α2 α2
t0=tнас
Х0=0
вода 1. Х < 20% 2.Х2>X1 3.X3>60% 4.X4>90%
1 – пузырьковый режим.
dпуз ≈ 1÷2 мм. = 0,34·Р0,43·q0,7, от обоих параметров степенная зависимость с различной кривизной.
с ↑Р → ↑tнас → ↓σпуз → ↓dпуз → ↑α2.
с ↑q → ↑Кол-во пузырей → ↑α2.
2 – снарядный режим (пробковый)
Х2 > Х1.
3 – стержневой.
Х3 > 60%.
4 – эмульсионный.
Х4 > 90%.
Лекция №15

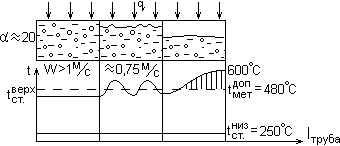

б) Горизонтальный испарительный участок:
Д
2
α2<1
W<0.5 м/с
Т.к. ρв/ρп=700,то
при ↓W за счёт разности плотностей воды и пара происходит расслоение смеси с захлёстыванием верхней образующей. Это приводит к перегреву и разрыву труб в результате длительного влияния усталостных напряжений.
П
о.п.
Д ля исключения пережога:
1
Огнеупорное
покрытие
2 ) защита слабонаклонных участков огнеупорным материалом (под).
