Факторы, влияющие на tпе.
tпе зависит:
1
а ) конвективный:
б) радиационный: ↑D → ↑В → но ≈ const (Тф = f( )) → Qл ~ ≈ const → ↓ → ↓tпе.
в) комбинированный.
2) от tп.в.: при ↓tп.в. необходимо увеличивать В (для догрева воды до tнас) →↑Vг → ↑ → ↑kпе→ ↑Qпе → ↑tпе.
3) от αт (коэффициент избытка воздуха): ↑αт → ↑Vг → ↑ → ↑Qпе→↑tпе.
4) от Wp: ↑ Wp → ↑ → ↑Vг → ↑Wпе → ↑tпе.
5) от ψэкр (загрязнения): ↓ψэкр → ↓Qл → ↑ → ↑ → ↑∆tпе → ↑tпе.
6) от загрязнения перегревателя: ↓ψпе → ↓Qпе → ↓tпе.
По правилам технической эксплуатации tпе = (согласно “ПТЭ”).

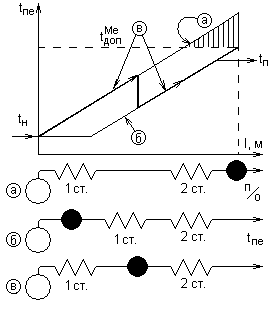

Паровое регулирование tпе (пароохладителями).
пароохладители устанавливают:
а) за перегревателем (пережог выходных петель).
б) до перегревателя (высокая инерционность).
в) в рассечку (устраняет недостатки предыдущих схем включения).
Б - барабан
Б
Б
Б
t′

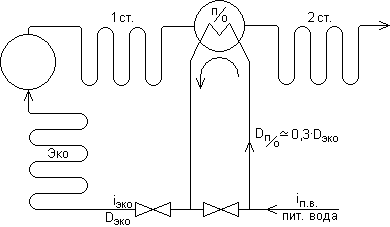

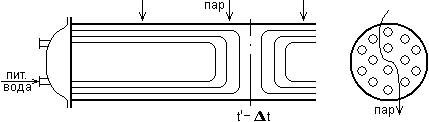

Поверхностный пароохладитель.
Схема включения в перегреватель:
= iп.в. + ,
∆iп/о
,
п/о
И х выполняют сдвоенными и устанавливают за пределами газохода.
Н едостаток: высокая инерционность.
Применяют в котлах малой и средней мощности.
Лекция №20
Впрыскивающий пароохладитель.
1 – коллектор.
2 – распылитель.
3 – «рубашка» (тонкостенный цилиндр для защиты коллектора от образования трещин).
dk ≈ 0,3 м, lk = 6÷8 м.
dотв=2мм
З а счёт расхода части теплоты на нагрев и испарение капель, температура пара снижается.
D
КУ – конденсационная установка.
РК – регулирующий клапан.
Достоинство: малая инерционность.
Применяют в котлах большой мощности.
Газовое регулирование tпе.
Осуществляется засчёт изменения степени расхолаживания газов.
1) Байпасирование газов.
а) через холостой газоход.
п
заслонка
б) через газоход с поверхностями.

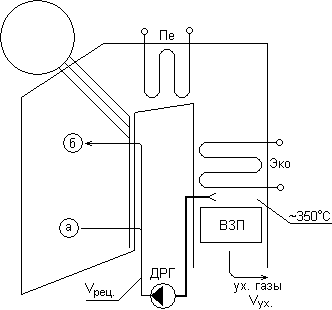

2) Рециркуляция продуктов сгорания.
ДРГ – дымосос рециркуляции газов.
В точке ввода газов: , где 5÷25% – доля рециркулируемых газов.
а) рециркуляция в низ топки.
↑
↑tпе
↑rниз → ↑V′г = Vг + Vрец → ↑ → ↑kпе
Применяют при пониженных нагрузках котла. (<0,6·Dном)
б ) рециркуляция в верх топки.
↑rверх → ↓ → ↓ → ↓∆tпе → ↓ Qпе → ↓tпе
Применяют:
при повышенной нагрузке котла (0,9÷1)Dном.
для снижения шлакования поверхностей на выходе из топки.
3) Поворотными горелками.
в
+
вниз -15º → ↑τпребывания газов → ↑Qл → ↓ → ↓ → ↓tпе.
Недостаток: изменение q4.
с провалом
с уносом
Δtпе=80 0С
-
(угол поворота горелок)
4) Переключение ярусов горелок.
↓ → ↓ → ↓tпе.
↑ → ↑ → ↑tпе.
Н едостаток: повышение числа горелок.
ядро
факела
Пуск барабанного котла в работу.
При пуске в результате неравномерного прогрева металла в поверхностях дополнительно возникают термические напряжения: σt = εt·Еt·∆t
εt – коэффициент линейного расширения.
Еt – модуль упругости стали.
∆t = . δст - толщина стенки; - скорость изменения температуры
σt растёт с ростом и . Поэтому растопку ведут медленно и осторожно, чтобы скорость изменения температуры и термическое напряжение не превышало допустимых. , .
