Механизм рассева

X

m_ост + m_пр = m₀

Полный остаток пыли на сите Пример: R₉₀=35%

По результатам рассева строится зерновая характеристика

, %

, мкм

0

1 – тонкая пыль;

2 – грубая пыль.

, где b и n константы

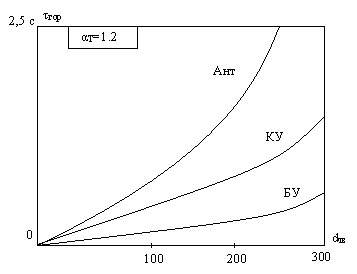

Время горения отдельной частицы зависит от ее размера и марки топлива (V^Г)

,мкм

С ростом диаметра частицы растет масса горючих веществ, а значит, увеличивается время горения.

С ростом V^г уменьшается время воспламенения и снижается время горения.

Лекция №10 Оптимальная тонкость помола (опл-ся тэр)

1 ) С ↑d→↑R₉₀→↑q₄→↓КПД→↑В→↑З_топ

2 ) Для ↓d→↓R₉₀→↑З_пом

R₉₀

V_г

, %

С ростом размера частицы растет R₉₀ и растет q₄, а значит, снижается КПД котла, следовательно растет расход топлива, поэтому увеличиваются затраты на топливо.

Для снижения размера частицы, необходимо снизить R₉₀, следовательно увеличатся затраты на помол.

Топливо	Ант, Т	КУ	БУ
R90опт, %	7-8	20-35	50-60

Топливо с высоким V^г, быстро воспламеняется и полнее сгорает, поэтому допускает более грубый помол.

Механическая прочность углей

Она влияет на:

1. энергозатраты на помол; Э – энергозатраты на помол

2. производительность мельниц;

3. износ мелющих органов.

Коэффициент размолоспособности . Для рабочего топлива вводятся поправки на влажность и дробление . Для каменных углей К_рт = 1,2-1,8, а для бурых углей К_рт>2. По К_рт проектируют мельницы.

Абразивность твердого топлива

Абразивность – способность частиц истирать поверхности мелющих органов.

, где числитель – износ металла (Сталь 3), а знаменатель – энергозатраты. По К_абр судят о продолжительности межремонтной компании.

Взрываемость угольной пыли

Угольная пыль в смеси с воздухом образует взрывоопасную смесь. Предельное значение О_2, при котором взрыв не происходит.

О₂^пред = 16 18 19,%

торф БУ КУ

Вероятность взрыва повышается:

1. с ростом V^г;

2. при снижении W_пл;

3. при снижении R₉₀;

4. с ростом t_{аэросмеси}.

Поэтому t_аэр^пред = 70 100 130, ⁰С

БУ КУ Ант

Для защиты пылесистемы от возможного взрыва, они оборудованы взрывными клапанами.

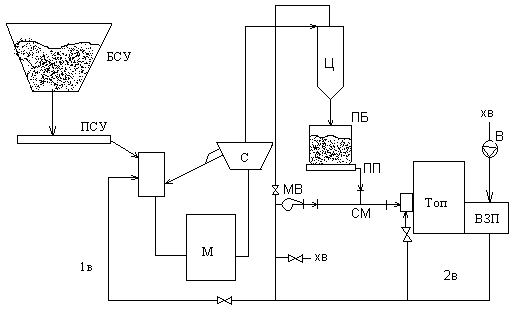

Системы пылеприготовления Система пылеприготовления с промежуточным бункером.

Труба-сушилка

БСУ – бункер сырого угля;

ПСУ – питатель сырого угля;

М – мельничное устройство;

С – сепаратор(для отделения крупных частиц);

Ц – циклон. Он служит для отделения пыли от сушильного агента;

ПБ – промежуточный бункер;

ПП – питатель пыли;

СМ – смеситель;

МВ – мельничный вентилятор;

1в – первичный воздух;

2в – вторичный воздух.

- общий расход воздуха

- расход 1-го воздуха

Недостатки:

1. сложность;

2. высокие присосы;

3. высокое сопротивление.

Достоинства:

1. независимость работы мельницы от режима котла(В_мельн ≠ В_кот);

2. надежность (при аварии в мельнице она отключается, а котел продолжает работать).

Применяют при размоле антрацита и углей класса Т.
