Т рубчатый взп.
d ×δ = 40×1,5 мм Сm3.
П
2

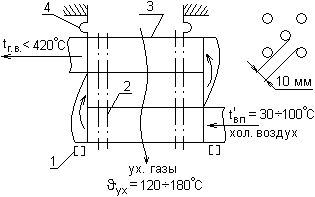

1 – опорная рама.
2 – трубы.
3 – трубные доски.
4 – линзовое уплотнение (для исключения присосов и компенсации линейных удлинений при нестационарных режимах работы).
В котлах большой мощности ВЗП выполняют двухпоточным:
С корость газов: Wг = 8÷12 м/с.
Если Wг выше, то 1) ∆Рг↑ и 2) ускоряется износ труб.
Если Wг ниже, то 1) растёт загрязнение и 2) уменьшается kвзп.
Скорость воздуха: Wв = 0,5·Wг в этом случае kвзп максимален.→ Нвзп = миним.
Достоинства:
возможность нагрева до tг.в. = 420ºС.
низкие значения присосов ∆αвзп < 0,06.
Н едостаток: громоздкий (засчёт низкого k <20 и → ↓ ).
Регенеративнный вращающийся взп.(рвп)
Позиции:

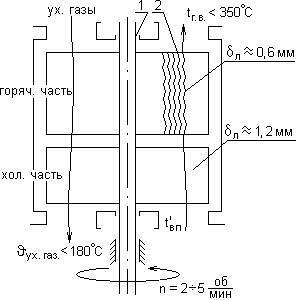

1 – вал ротора.
2 – набивка ротора (стальные листы).
При вращении ротора в его левой части аккумулируется теплота, которая в правой части передаётся нагреваемому воздуху.
Достоинства:
компактность 250 .
возможность размещения за пределами котла.
Недостатки:
низкая температура горячего воздуха tг.в. < 350ºС.
высокие присосы ∆αвзп ≈ 0,2.
Применяют на газомазутных ТЭС.
Низкотемпературная коррозия взп.

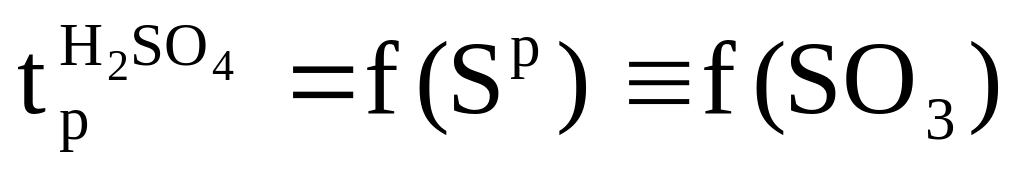

В продуктах сгорания содержатся водяные пары температура точки росы которых зависит от их парциального давления: . Если , то H2O конденсируется, при этом плёнка воды способствует доставке кислорода (Fe + O2 → Fe2O3). Присутствие серы в топливе повышает температуру точки росы (S + O2 → SO2 и ~5% SO2 взаимодействует с кислородом SO2 + O → SO3 (при t > 1300ºC) → SO3 + H2O → H2SO4(пары), но если , то будет конденсация паров Н2SO4 и сернокислотная коррозия Fe + H2SO4 → Fe2(SO4) + ↑H2).
Скорость коррозии к=f (tст)
мазут
к – скорость коррозии.
Так как , то нужно принять такой, чтобы “к” была минимальна.
Меры борьбы с коррозией:
1) Рециркуляция горячего воздуха:
1 – вентилятор.
2 – линия рециркуляции.

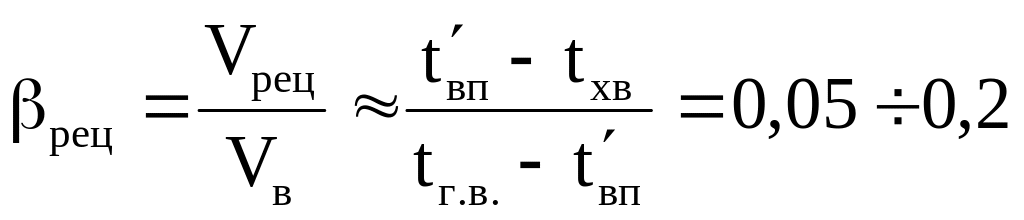

Доля рециркуляции .
составляет 30 45 60 ºС,
Wп составляет 2 4 6 %.
При сжигании мазута составляет 30 60 100 ºС,
Sр составляет 0,5 1 3 %.
Недостатки рециркуляции:
при ↑ → ↑ → ↑ .
↑энергозатраты на вентилятор.
2) Паровой калорифер:
3) Снижение коэффициента избытка воздуха до минимума:
4) Применение стеклянных труб и эмалированных покрытий.
Лекция №22 Переменный режим работы парового котла.
П ри D1 = 0,8Dном и В1 тепловосприятие котла D1(iпе – iп.в.) = В1· ·ηк = .

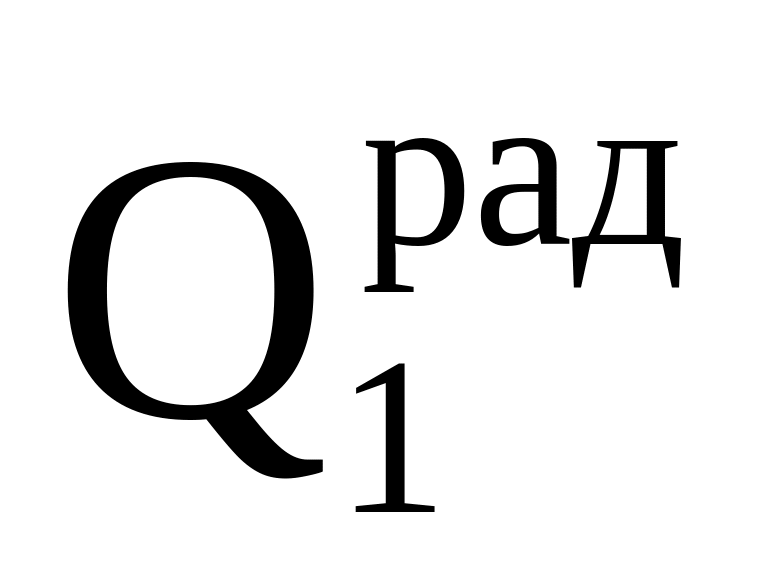

и – радиационное и конвективное тепловосприятия.
При росте D до Dном →↑В2 > В1 и возрастает тепловыделение.В·
О собенности:
1) с увеличением D → ↑ ≈ ↑ (с ↑D → ↑В → ↑Vг → ↑ → ↑kвзп → ↑Qвзп).
2) возрастает температура газов за топкой: так как Qл ≈ φ·( ) = const, то с ↑ → ↑ → ↑ .
3 ) так как с ↑D → ↑В →↑Qтепл ~ B·Vг и Qотд ~ (B·Vг)0,6 }→ возрастают все температуры по ходу газов.
1. D1=0,8∙Dном
2. D2=Dном
Возрастает Qкотла засчёт Qконв:
Тепловосприятие всех поверхностей возрастает, так как возрастают k и ∆t:
Q=к∙∆t∙Н
Возрастают все температуры рабочей среды:
Изменение топочных потерь и КПД:
