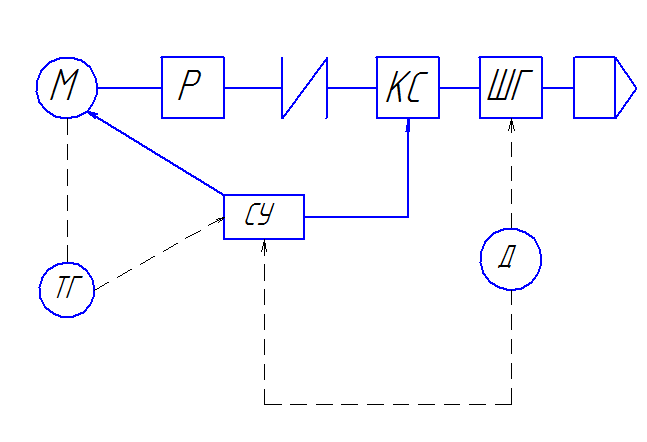

Приводы главного движения. Структура привода главного движения.
М – двигатель; Р – редуктор; КС – коробкаскоростей; ШГ – шпиндельнаягруппа; СУ – система управления; Д – датчик скоростных перемещений; ТГ – Тахо – генератор
В зависимости от сочетания различных видов движения и механических передач привод главного движения обеспечивает ступенчатое и бесступенчатое изменение частоты вращения. Бесступенчатое изменение может быть получено с помощью электропривода, гидропривода или с помощью механической передачи(вариатор). Ступенчатое изменение частоты вращения может быть получено при помощи механической передачи, коробки скоростей или с помощью электропривода. При компоновке шпиндельной группы привод главного движения может быть:раздельным и нераздельным.
Нераздельный привод выполняется в виде комплекса КС И ШУ, помещенных в 1 корпус. Такая конструкция компактна, однако имеет ряд недостатков:
-передача колебаний непосредственно на шпиндель;
-температурные деформации.
Раздельный привод лишен таких недостатков, т.к выходной вал коробки скоростей связан со шпинделем посредством клиноременной передачи, которая существенно демпфирует колебания.
Классификация приводов. Электрические, гидравлические и пневматические двигатели, применяемые в приводах.
Электрический привод (сокращённо — электропривод) — это электромеханическая система для приведения в движение исполнительных механизмов рабочих машин и управления этим движением в целях осуществления технологического процесса

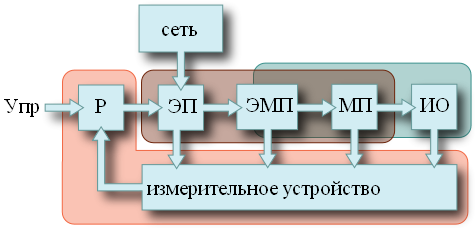

Регулятор (Р) предназначен для управления процессами, протекающими в электроприводе.
Электрический преобразователь (ЭП) предназначен для преобразования электрической энергии сети в регулируемое напряжение постоянного или переменного тока.
Электромеханический преобразователь (ЭМП) — двигатель, предназначен для преобразования электрической энергии в механическую.
Механический преобразователь (МП) может изменять скорость вращения двигателя, а также характер движения (с поступательного на вращательное или с вращательного на поступательное).
Упр — управляющее воздействие.
ИО — исполнительный орган.
Гидравлический привод (гидропривод) — совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством гидравлической энергии
Основная функция гидропривода, как и механической передачи, — преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.)
В общих чертах, передача мощности в гидроприводе происходит следующим образом:
1.Приводной двигатель передаёт вращающий момент на вал насоса, который сообщает энергию рабочей жидкости.
2.Рабочая жидкость по гидролиниям через регулирующую аппаратуру поступает в гидродвигатель, где гидравлическая энергия преобразуется в механическую.
3.После этого рабочая жидкость по гидролиниям возвращается либо в бак, либо непосредственно к насосу.

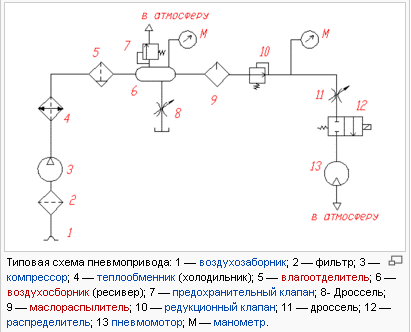

Пневматический привод (пневмопривод) — совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством энергии сжатого воздуха. Обязательными элементами пневмопривода являются компрессор (генератор пневматической энергии) и пневмодвигатель.
В общих чертах, передача энергии в пневмоприводе происходит следующим образом:
1.Приводной двигатель передаёт вращающий момент на вал компрессора, который сообщает энергию рабочему газу.
2.Рабочий газ после специальной подготовки по пневмолиниям через регулирующую аппаратуру поступает в пневмодвигатель, где пневматическая энергия преобразуется в механическую.
3.После этого рабочий газ выбрасывается в окружающую среду, в отличие от гидропривода, в котором рабочая жидкость по гидролиниям возвращается либо в гидробак, либо непосредственно к насосу.
