Высотная геодезическая сеть
Для передачи высот на пункты геодезических сетей местного значения выполняется техническое (геометрическое) нивелирование. Техническое нивелирование производиться отдельными ходами, системами ходов и замкнутыми полигонами между пунктами нивелирования высших классов. Предельная невязка хода или замкнутого полигона не должна превышать ±50 мм или ±10 мм, где l–число километров в ходе или полигоне, а n–число станций в ходе или полигоне.
Плановые съемочные сети
Развиваются от пунктов геодезических сетей всех классов и разрядов проложением теодолитных, тахеометрических и мензульных ходов, а также построением геометрических сетей.
Высотные съемочные сети
Создаются путем проложения ходов нивелирования горизонтальным луче (теодолитом или кипрегелем с уровнем на трубе) или тригонометрическим нивелированием. Невязки в ходах и полигонах при нивелировании горизонтальным луче не должны превышать ±0.1 м, при тригонометрическом нивелировании ±0.2 м, где l–длина хода в км.
Съемка. Виды съемок
Для составления планов и карт выполняют разнообразные съемки.
Съемка – это комплекс линейных и угловых измерений на местности, в результате которых получают план или карту.
Съемка состоит из 2 этапов:
Создание съемочного обоснования (съемочная сеть), т.е. определение координат и отметок пунктов съемочной сети;
Съемка контуров местности и рельефа.
Съемки делятся на контурные и топографические.
К контурным съемкам относятся – теодолитные, к топографическим – мензульная, тахеометрическая, фото–теодолитная, аэро–фото– съемка и др.
Теодолитная съемка выполняется на основе съемочного обоснования, создаваемого в виде теодолитных ходов.

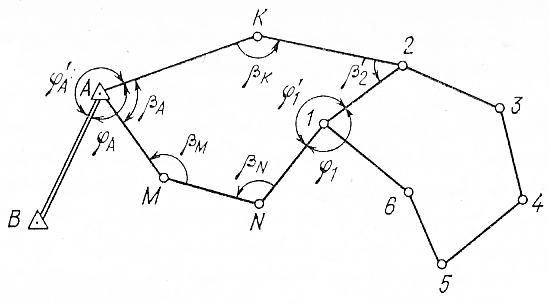

Теодолитный ход – это система ломаных линий, для которых измерены расстояния между точками и горизонтальные углы между сторонами. Бывают замкнутые и разомкнутые ходы, свободные и несвободные.
Свободный ход – ход, в котором имеются только необходимые исходные данные, а несвободный ход имеет избыточные данные.
Порядок работ при теодолитной съемке:
Р екогносцировка – осмотр местности с выбором и закреплением будущих точек съемочного обоснования.
Привязка пунктов съемочного обоснования к пунктам ГГC. Для этого на местности выполняют измерения примычных углов и расстояний.
Измерение горизонтальных углов и длин сторон теодолитного хода. Горизонтальные углы измеряются способом приемов, расстояние при помощи стальной мерной ленты или рулетки в прямом и обратном направлениях, с относительной погрешностью не более 1:2000. Для определения горизонтального проложения также измеряют углы наклона местности теодолитом.
Съемка контуров местности (ситуации). Заключается в привязке этих контуров к пунктам съемочного обоснования.
Съемка контуров местности выполняется следующими способами:
Способ перпендикуляров (способ прямоугольных координат)
Способ полярных координат
Способ угловых засечек

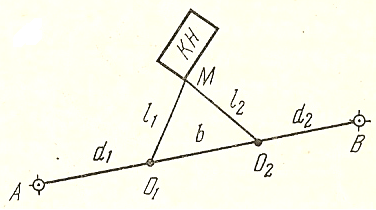

Способ линейных засечек
Способ створов – применяется в тех случаях когда смешанный контур пересекает сторону теодолитного хода или ее продолжение.
По результатам съемки составляют абрис.

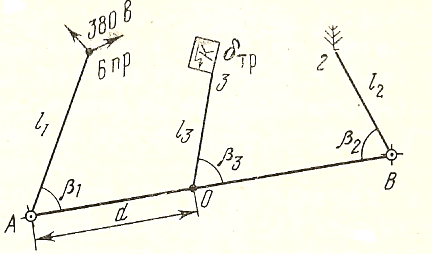

Абрис – это схематичный чертеж на котором изображены стороны теодолитного хода, снимаемые контуры и результаты угловых и линейных промеров (β и l)
Абрис может быть составлен для всего хода или отдельно для каждой стороны.
