Измерение длин линий
Определение расстояния между точками земной поверхности называется линейными измерениями.
Линейные измерения делятся на непосредственные и косвенные.
К непосредственным измерениям относят такие измерения, при которых мерный прибор укладывают непосредственно в створе измеряемой линии.
Створ – вертикальная плоскость, соединяющая начало и конец измеряемой линии.
Если невозможно измерить длину линии непосредственно, прибегают к косвенным измерениям. В этом случае определяемую длину находят как функцию других измеряемых величин.
Для линейных измерений используют механические и физико–оптические мерные приборы.
Механические рулетки:
– Стальные (25–100 м), эти рулетки имеющие метровые, дециметровые сантиметровые и миллиметровые деления;
– Тесьмяные рулетки (10 м) – сантиметровые, дециметровые, миллиметровые. Используются для съема контура местности.

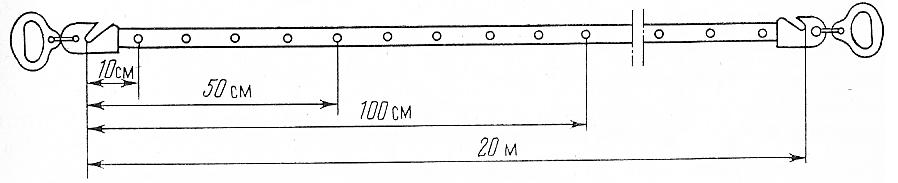

– Стальные мерные ленты (20 м) имеющие метровые, полуметровые, дециметровые деления. В комплект входят шпильки, которые фиксируют концы ленты. Погрешность 1:2000.Используется для линейных измерений в съемках.
– Инварные проволоки (24 м) с десяти сантиметровыми и миллиметровыми шкалами на концах. Измерение производят при помощи подвесного базисного прибора. Применяется для высокоточных линейных измерений. Погрешность 1:1000000.
Достоинства: высокая точность измерений, простота устройства, не высокая стоимость, возможность откладывания проектных длин.
Недостаток: высокая трудоемкость измерений.
Физико–оптические мерные приборы – это различные лазерные, свето–, радио–, оптико–, дальномеры.
Измерения этими приборами основаны на косвенном способе.
Их достоинствами является точность и быстрота измерений, возможность измерения больших расстояний.
Недостатки: невозможность откладывать проектные расстояния, высокая цена, сложность устройства.
Измерение длин линий механическим прибором (на примере мерной ленты)
Для измерения расстояния обычно не достаточно закрепить на местности начало и конец измеряемой линии, необходимо в створе линии установить дополнительные вешки, этот процесс называется провешиванием или вешением линии. Вешение может производиться при помощи теодолита или на глаз.
Для провешивания линии АВ на глаз, в точках А и В закрепляют вешки, наблюдатель становиться возле точки А так, чтобы вешки в точках А и В совпали. Его помощник движется от точки А к точке В и устанавливает в точках 1, 2, …, n дополнительные вешки, руководясь указаниями наблюдателя.
П ри вешении теодолита в точке А устанавливают теодолит, в точку В вешку. Вертикальная нить сетки совмещают с вешкой в точке В, закрепляют горизонтальный круг и трубу, вспомогательные вешки устанавливают по вертикальной нити сетки.

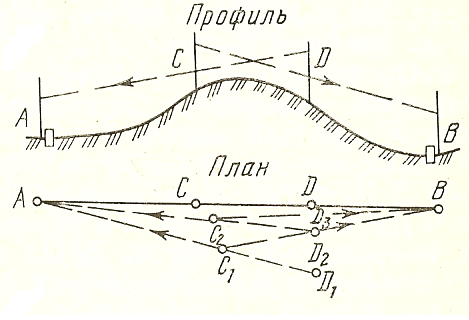

Если между точками А и В нет прямой видимости, вешение выполняется следующим образом: выбирают две вспомогательные точки, таким образом, чтобы они обе были видны и из точки А и из точки В, и в них устанавливают вешки.
Методом последовательных приближений перемещают вешки из точки D1 в C1, C1 в D2 , D2 в C2 и т.д., до тех пор пока все вешки не будут на одной прямой.
Порядок измерения линий
П осле провешивания закрепляют точки перегиба местности, попадающие в створ линии. При помощи рулетки измеряют наклонные участки D1, D2, … и углы наклона местности ν1, ν2, ….
Вычисление горизонтальных проекций измеренных расстояний
d1, d2 – горизонтальные проложения:
di=Dicos νi
Общая сумма горизонтального проложения АВ:
d=Σdi
Каждое наклонное расстояние измеряют следующим образом: нулевой штрих ленты прикладывают к началу измеряемой линии, ленту укладывают в створе, встряхивают в горизонтальной и вертикальной плоскостях, натягивают и вставляют шпильку в вырез в конце ленты, снимают ленту со шпильки, одевают на шпильку нулевой вырез ленты и действия повторяют. В конце измеряют длину неполного пролета. Измеренная наклонная длина вычисляется по формуле:
D1=n∙l+r
r – длина неполного пролета
n – число полных проложений ленты
Для контроля длину измеряют в обратном направлении D2, за окончательно значение длины принимают среднее из двух измерений, если разница между ними не превышает 1:2000 от длины линии:
Поправки, вводимые в длины линии, измеренные механическими приборами:
1. За температуру вводят в тех случаях, когда температура измерений отличается от нормально (+20ºС). Номинальную длину мерного прибора определяют при нормальной температуре, его длина увеличивается или уменьшается в зависимости от внешней температуры:
D –измеренная длина
l – длина мерного прибора
α – коэффициент линейного расширения
t – температура измерения
t0 – нормальная температура
2. За наклон линии вводится в тех случаях. Когда угол наклона местности превышает 2º. Иногда необходимо на наклонной поверхности отложить расстояние так, чтобы его горизонтальное проложение было равно заданной величине.
Сначала от точки А откалывают горизонтальные проложения, а затем удлиняют его на поправку:
3. За компарирование – это определение истинной длины мерного приора, при компарировании мерным прибором измеряют заранее известную длину линии и сравнивают результаты измерений с известной величиной, а затем вычисляют поправку мерного прибора. Эта поправка вводиться в том случае если номинальная длина отличается от длины.
