Геодезические сети
Государственная геодезическая сеть (ГГС) – это система, закрепленных на местности определенными знаками точек с известными координатам и отметками. На государственную геодезическую сеть опираются топографические съемки, разбивочные и изыскательные работы. ГГС делится на плановую и высотную.
Плановые сети
Классификация ПС:
–по назначению:
–опорные – предназначены для распространении единой системы координат на территории всего государства в сжатые сроки;
–сеть сгущения – предназначены для увеличения плотности пунктов сети необходимых районов;
–съемочные сети – предназначены для выполнения топографических съемок, а также инженерно–технических работ.
ПГC построена по принципу «от общего к частому», при этом максимальная точность измерения предусматривается в опорных сетях и далее снижается от ступени к ступени.
–по способам построения:

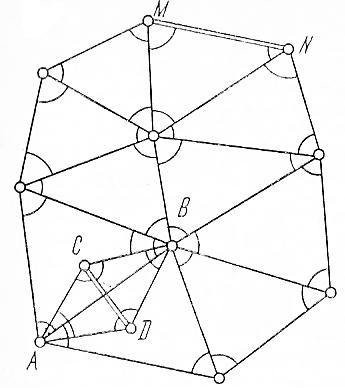

–триангуляция – система пунктов, образующих сплошную сеть перпендикуляров, в которых измерены все углы и отдельные длины сторон (базисы);

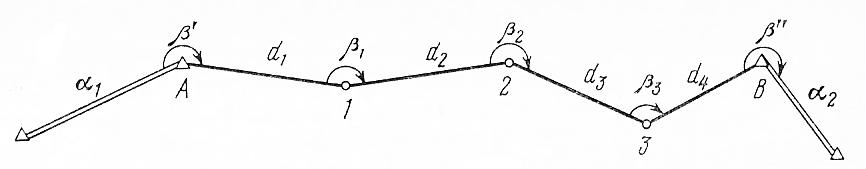

–полигонометрия – систем прямых линий, образующих полигонометрический ход, в котором измерены длины всех сторон и углы между сторонами;
–трилатерация – сеть треугольников, в которых измерены только длины стороны.
Геодезические сети делятся на 1, 2, 3, 4 классы, 1, 2 разряды.
Характеристика сетей триангуляции
Показатель |
Класс |
|||
1 |
2 |
3 |
4 |
|
Длина стороны, км |
>20 |
7–20 |
5–8 |
1–5 |
СКП измеренного угла, сек |
0.7 |
1.0 |
1.5 |
2 |

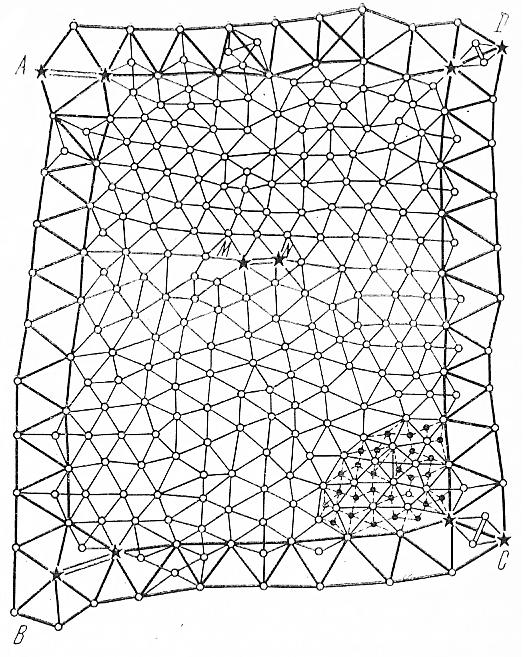

В начале разви-вается опорная сеть в виде цепей треу-гольников 1 класс, расположенных по возможности вдоль меридианов и параллелей. Пересечение этих цепей (ряды треугольников) даст полигоны 1 класса. Расстояние между соседними линиями несколько сотен километров.
Сеть 2 класса строиться в виде сплошной сети треугольников внутри полигона 1 класса. Для дальнейшего сгущения сети внутри треугольников 1 и 2 классов вставляют пункты 3 класса. Для сети 4 класса служат основой пункты 1, 2, 3 классов. Для дальнейшего сгущения строят сети 1 и 2 разрядов.
Для непосредственного обеспечения топографических и инженерно–технических работ создают съемочные сети в виде микротриангуляции теодолитных, тахеометрических и мензульных работ, а также различных засечек.
Геодезические плановые сети
Геодезические сети местного значения являются обоснованием топографических съемок масштабов 1:5000–1:500 и инженерных работ, выполняемых в городах, при строительстве подземных коммуникаций и т.п. Они подразделяются на аналитические сети 1 и 2 разрядов и полигонометрические 1 и 2 разрядов.
Аналитические сети создаются методом триангуляции в виде сплошных сетей, цепочек треугольников или засечек. Сети 1 разряда опираются на пункты геодезической сети всех классов, 2 разряда на пункты сетей высших классов и разрядов.
Полигонометрические сети прокладываются между пунктами триангуляции (полигонометрии) высшего класса (разряда) или в виде самостоятельных сетей.
