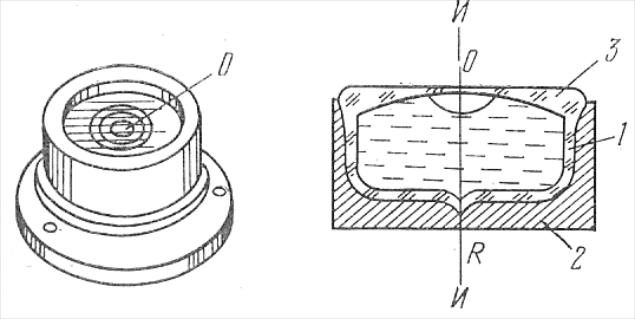

К
1 – цилиндрический
резервуар
2 – металлическая
оправаСо стеклянной крышкой - 3
На верхней внешней поверхности ампулы нанесены концентрические окружности – центр этих окружностей – нуль пункт.
Внутренняя верхняя поверхность ампулы представляет собой сферу большего радиуса. Осью круглого уровня называется прямая, походящая через нуль–пункт перпендикулярно к внутренним верхним поверхностям ампулы. Круглый уровень имеет небольшую точность, и применятся для предварительной установки прибора.
Ц илиндрический уровень – стеклянная ампула цилиндрической формы, заключенная в металлическую оправу, заполненная жидкостью и имеет пузырек.
На верхней поверхности ампулы нанесены деления – середина нуль–пункт. Внутренняя и верхняя поверхность ампулы представляет собой дугу большего радиуса.
Касательная к внутренней и верхней поверхности ампулы, проходящий через нуль–пункт, называется осью уровня.
Д ля повышения точности установки приборов используется контактные уровни, это цилиндрические уровни с системой призм, позволяющих получать изображение концов пузырька уровня в поле зрения трубы.
Положению пузырька в нуль–пункте считается установка оптический контакт концов его изображения.
Цена деления уровня это угол, на который нужно изменить наклон оси уровня, чтобы пузырек переместился на одно деление.
Горизонтальный круг теодолита
Предназначен для измерения горизонтальных углов, состоит из лимба и алидады.
Лимб – плоское, стеклянное или металлическое кольцо по скошенному краю которого нанесены деления от 0о до 360о по часовой стрелке.
Алидада – это вспомогательное приспособление, позволяющее брать отсчеты по лимбу. Оси вращения лимба и алидады совпадают. Их принимают за основную вертикальную ось теодолита zz1. На алидаде имеется индекс (штрих) или шкала при помощи которых берут отсчет по лимбу.
Отсчет – это дуга лимба от 0о до 0о алидады по часовой стрелке.
При измерении горизонтальных углов лимб обычно движется и лежит в горизонтальной плоскости, а алидада скреплена с трубой и вращается вместе с ней.
Вертикальный круг
Вертикальный круг предназначен для измерения вертикальных углов (угол наклона). Состоит из лимба и алидады.
Лимб вертикального круга может иметь разную оцифровку от 0о до 360о по часовой стрелке или против часовой стрелки секторную оцифровку, т.е. от 0о до ±90о, ±75о, ±60о. Лимб вертикального круга скреплен с трубой и вращается вместе с ней.
Алидада вертикального круга обычно снабжена цилиндрическим уровнем для приведения ее нулевых штрихов в горизонтальное положение, в процессе измерения алидада неподвижна.
Отсчетные приспособления
Ш триховой микроскоп – это индекс (штрих) на алидаде, при помощи которого берут отсчеты по лимбу.
Ш каловый микроскоп – это вспомогательная шкала на алидаде, длина которой равна минимальному делению основной шкалы лимба. Направление оцифровки основной и вспомогательной шкалы противоположны.
Верньер – это вспомогательная шкала на алидаде n–делений которых соответствует n–1 делению основной шкалы лимба. Направление оцифровки вспомогательной шкалы совпадает с основной.
Отсчет вычисляют по формуле:
A=A0+it.
А0 – отсчет по нулевому указателю Верньера, который был пройден этим указателем от начала лимба и номер штриха Верньера совпадающий со штрихом лимба.
i – номер штриха верньера совпадающий со штрихом лимба
t – точность Верньера.
Подставка геодезических приборов (триер) снабжена тремя подъемными винтами для горизонтирования. Все подвижные части приборов снабжены закрепительными (стопорными) винтами, которые предназначены для фиксирования этих частей в неподвижном положении.
Наводящие (микрометренные) винты предназначены для плавного и медленного поворота частей прибора, работают только при завернутых закрепленных винтах.
