Измерение расстояний при помощи физико–оптических мерных приборов (на примере нитяного дальномера)
Нитяной дальномер это две вспомогательные горизонтальные нити на сетке.
Ход лучей в нитяном дальномере Поле зрения трубы
Определения расстояний нитяным дальномером
Для определения расстояния между точками А и В, над точкой А устанавливают прибор так, чтобы его ось вращения проходила через точку А, а в точке В вертикально устанавливают рейку с сантиметровыми делениям. Предположим, что визирная ось трубы горизонтальна и введем обозначения:
Р – расстояние между дальномерными нитями
σ – расстояние от оси вращения прибора до оптического центра объектива
f – фокусное расстояние объектива
F – передний фокус объектива
n – расстояние по рейке меду дальномерными нитями
Поскольку визирная ось горизонтальна, лучи параллельны ей и проходящие через дальномерные нити пересекут передний фокус объектива и, пройдя его, спроектируются на реку, т.е. в трубу можно будет видеть рейку, и изображение дальномерных нитей. Поскольку на рейке нанесены сантиметровые деления, можно будет определить расстояние между дальномерными нитями по рейке, т.е. взять отсчет n.
Из чертежа видно, что расстояние между точками: d = σ + f + E
σ и f постоянны, для каждого прибора и из можно заменить на постоянное слагаемое:
d = c + E (c=0.1 м)
Е – определяют из подобия треугольников:
Поскольку f и Р постоянные величины, то их можно заменить коэффициентами дальномера:
Е = kn (k=100)
D = kn + c
Поскольку точность определения расстояния при помощи дальномера ≈ 1:300 от длины линии, слагаемым с можно пренебречь:
D = kn
Нивелирование
– определение превышений между точками земной поверхности.
Нивелирование выполняют различными приборами и разными способами, различают:
– геометрическое нивелирование (нивелирование горизонтальным лучом),
– тригонометрическое нивелирование (нивелирование наклонным лучом),
– барометрическое нивелирование,
– гидростатическое нивелирование и некоторые другие.
Гидростатическое нивелирование

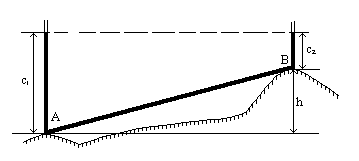

В ыполняют с помощью сообщающихся сосудов, заполненных одной жидкостью. Жидкость устанавливается в обоих сосудах на одном уровне, на одной отметке. Пусть высота столба жидкости в первом сосуде будет c1, а во втором c2; тогда превышение точки В относительно точки А будет равно:
h = c1 – c2
Точность гидростатического нивелирования зависит от расстояния между сосудами, типа жидкости, диапазона измерения превышения, конструкции отсчетного устройства и других условий. Она может быть очень высокой; средняя квадратическая ошибка измерения превышения лучшими гидростатическими нивелирами достигает 5 – 10 мкм; диапазон измерения превышений при этом невелик – всего около 1 см. При расстоянии между сосудами до 500 м можно измерить превышение с ошибкой около 10 мм.
Барометрическое нивелирование
Основано на зависимости атмосферного давления от высоты точки над уровнем моря. Известно, что с увеличением высоты на 10 м давление падает примерно на 1 мм ртутного столба.
Приближенное значение превышения между точками 1 и 2 можно вычислить по формуле:
h = H2 – H1 = ΔH ∙ (P1 – P2),
P1 и P2 – давление в первой и во второй точках;
ΔH – барометрическая ступень (значения ΔH выбирают из специальных таблиц)
Более точные формулы барометрического нивелирования получают, учитывая закономерности распределения плотности и температуры воздуха по высоте. Приведем полную формулу Лапласа:
h = K0∙(1 + α ∙tm)∙(1 + 0.378.em/Pm)∙ (1 + β∙Cos2φfm)∙(1 + 2/R∙Hm) ∙lg(P1/P2).
В этой формуле: P1, P2 – давление воздуха на высоте H1 и H2 соответственно Pm – среднее значение давления Hm – среднее значение высоты tm, em – среднее значение температуры и влажности воздуха fm – среднее значение широты α – температурный коэффициент объемного расширения воздуха, равный 0.003665 град.–1 β – коэффициент, равный 0.00265 K0 – коэффициент, равный 18400 при некоторых стандартных значениях давления воздуха и силы тяжести.
Известны и так называемые сокращенные барометрические формулы, в которых значения некоторых параметров состояния атмосферы приняты фиксированными; так в формуле М.В. Певцова:
h = N∙(1 + α∙tm) ∙lg(P1/P2),
где N = 18470, принято: em = 9 мм рт.ст., fm = 55o, Hm = 250 м, Pm = 740 мм рт.ст.
Точность барометрического нивелирования невысока; средняя квадратическая ошибка измерения превышения колеблется от 0.3 м в равнинных районах до 2 м и более в горных. Основные области применения барометрического нивелирования – геология и геофизика.
