2. Технология работы парка прибытия
2.1 Специализация путей парка прибытия
В парке приёма предусматриваются пути для приёма поездов, поступающих в переработку в зависимости от направления следования, а также ходовой путь для горочных локомотивов. Должна быть обеспечена наименьшая враждебность маршрутов при одновременном подходе поездов с перегона с маршрутом горочного локомотива.
По данной схеме сортировочной станции устанавливаем следующую специализацию путей в парке приёма.
Таблица 2.1 - Специализация путей в парке приёма
№ пути |
Назначение пути |
1 |
приём поездов с направления Л и Ж |
2 |
приём поездов с направления Л и Ж |
3 |
приём поездов с направления Л и Ж |
4 |
ходовой путь для горочного локомотива |
5 |
приём поездов с направления Е |
6 |
приём поездов с направления Е |
2.2 Обработка поездов в парке прибытия
Поезда, прибывающие в расформирование на станцию «Н» со всех направлений, принимаются на свободные пути парка прибытия, где выполняется комплекс операций по подготовке состава к расформированию.
Технологический график обработки поезда в парке прибытия представлен на рисунке 3, где отражены все выполняемые операции с поездом, прибывающим в расформирование.
здесь
Рисунок 3 – Технологический график обработки составов в парке приема
2.3 Расчет числа бригад пто в парке прибытия
При подготовке состава к расформированию наиболее трудоемкими являются операции технического обслуживания, продолжительность которого определяет общую продолжительность обработки состава в парке приема.
Продолжительность технического обслуживания в парке приема ровна:
(2.1)
где - среднее время обработки группой осмотрщиков одного вагона(принять 0,8-1мин);
- число вагонов составе;
- число групп в бригаде осмотрщиков.
Принимаем число бригад ПТО в парке прибытия равным 3 бригады.
3. Организация работы сортировочной горки
3.1 Определение времени на расформирование состава с горки
Расформирование и формирование составов с горки является единым процессом, в результате которого вагоны поступают на пути назначения сортировочного парка в порядке, обусловленном планом формирования и ПТЭ.
Технология сортировки состава с горки складывается из нескольких отдельных операций:
заезд горочного локомотива в парк прибытия за составом;
надвиг его до горба горки;
роспуск состава с горки;
Осаживание вагонов.
При параллельном расположении парков приема и сортировки, кроме того, требуется время на предварительное вытягивание состава на горочный вытяжной путь. Так как в данном курсовом проекте на сортировочной станции «Н» парки прибытия и сортировочный расположены последовательно, то технологическое время на расформирование одного сотава будет определяться по формуле:
(3.1)
где - среднее время на заезд локомотива от вершины горки до хвоста состава в парке прибытия;
- среднее время надвига состава из парка прибытия до вершины горки;
- среднее время роспуска состава с горки;
- среднее время на осаживание вагонов на путях сортировочного парка, приходящиеся на один расформировываемый состав.
Заезд локомотива за составом в парк прибытия производится после отрыва от вершины горки последнего отцепа очередного распускаемого состава.
Рисунок 4 – Схема заезда маневрового локомотива под состав в парке прибытия
Время заезда горочного локомотива в хвост состава, стоящего в парке прибытия, определяется в зависимости от длин полурейсов и по формуле:
,мин (3.2)
где - время на перемену направления движения маневрового локомотива(принимаем 0.15 мин);
- средняя скорость заезда (принимаем 25 км/ч)
, - полурейсы заезда локомотива под состав.
Длина первого полурейса заезда (расстояние от вершины горки до входной горловины парка прибытия) определяется по формуле:
, (3.3)
где - длина входной горловины парка прибытия (принимаем равной 250м);
- полезна длина путей парка прибытия (принимаем равной 850 м);
- расстояние от границы предельных столбиков в горочной горловине парка прибытия до горба горки (принимаем равной 500 м).
м
- это расстояние от входной горловины до хвоста состава и равно (250 м), следовательно:

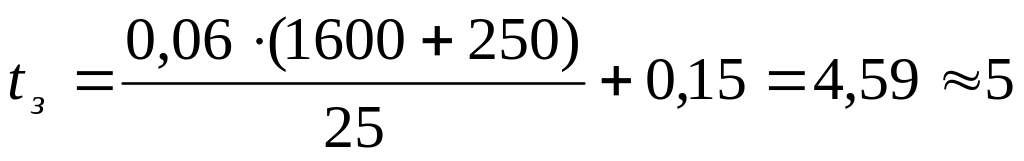

мин
Надвиг – это процесс передвижения состава вагонами вперед с пути приема на путь надвига до горочного сигнала на горбу горки.
Время надвига состава определяется по формуле:

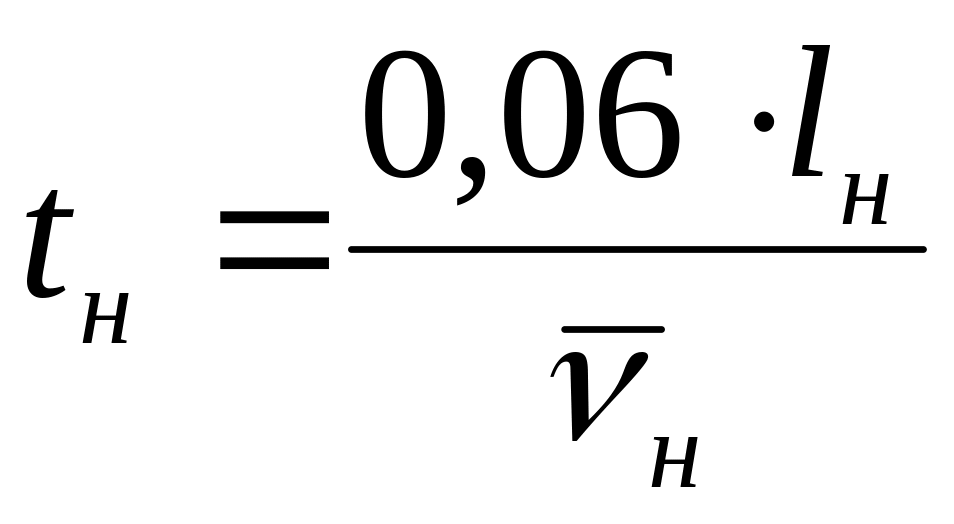

,мин (3.4)
где - средняя скорость надвига, км/ч (принимаем 8 км/ч).
мин.
Роспуск – это процесс сортировки вагонов с горки.
Среднее время роспуска состава определяется по формуле:
,мин (3.5)
где - длина одного вагона, м (15 м);
- количество вагонов в составе (53 вагонов);
- средняя скорость роспуска состава с горки, которая будет равна 8,39 км/ч, так как среднее количество отцепов в составе m/g=53/18=2.94 ваг.(дано по заданию).
минут
В процессе роспуска между отдельными отцепами на путях сортировочного парка образуются окна, для ликвидации которых вагоны осаживают локомотивом горки после роспуска 2-3х составов.
Время на осаживание вагонов со стороны горки определяется по формуле:
,мин (3.6)
мин
При разработке технологии работы горки необходимо добиваться, чтобы время на осаживание вагонов в сортировочном парке со стороны горки было минимальным
Таким образом время на расформирование состава с горки равно:
мин.
