Вопросы и упражнения
Назовите четыре основные области применения компьютерной графики.
Каковы основные направления развития компьютерной графики? Какие задачи они решают?
Где и когда впервые был использован дисплей в качестве устройства вывода ЭВМ?
Кем и когда была разработана первая интерактивная программа для рисования?
Назовите основных разработчиков методов закрашивания гладких поверхностей.
Кто является автором ряда алгоритмов построения растровых образов различных геометрических объектов?
Назовите авторов алгоритмов удаления невидимых линий.
В чем состоит основное различие между дисплеями с произвольным сканированием и растровым сканированием?
Чем отличается дисплей на запоминающей трубке от векторного дисплея с регенерацией изображения?
Каковы основные принципы работы цветной растровой электронно-лучевой трубки?
Как работает перьевой плоттер?
Назовите основные устройства ввода, использующиеся в компьютерной графике.
Какие из устройств ввода дают возможность работать в абсолютных координатах?
Перечислите области применения сканеров.
Цвет в компьютерной графике о природе света и цвета
Свет как физическое явление представляет собой поток электромагнитных волн различной длины и амплитуды. Глаз человека, будучи сложной оптической системой, воспринимает эти волны в диапазоне длин приблизительно от 350 до 780 нм. Свет воспринимается либо непосредственно от источника, например, от осветительных приборов, либо как отраженный от поверхностей объектов или преломленный при прохождении сквозь прозрачные и полупрозрачные объекты. Цвет — это характеристика восприятия глазом электромагнитных волн разной длины, поскольку именно длина волны определяет для глаза видимый цвет. Амплитуда, определяющая энергию волны (пропорциональную квадрату амплитуды) отвечает за яркость цвета. Таким образом, само понятие цвета является особенностью человеческого "видения" окружающей среды.
Н
Рис. 2.1. Глаз человека
Фоторецепторы подразделяются на два вида: палочки и колбочки. Палочки являются высокочувствительными элементами и работают в условиях слабого освещения. Они не чувствительны к длине волны, и поэтому не различают цвета. Колбочки же наоборот обладают узкой спектральной кривой и "различают" цвета. Палочек только один тип, а колбочки подразделяются на три вида, каждый из которых чувствителен к определенному диапазону длин волн (длинные, средние или короткие.) Чувствительность их также различна.
На рис. 2.3 представлены кривые чувствительности колбочек для всех трех видов. Видно, что наибольшей чувствительностью обладают колбочки, воспринимающие цвета зеленого спектра, немного слабее — "красные" колбочки, и существенно слабее — "синие".
Рис. 2.2. Интегральная кривая спектральной Рис. 2.3. Кривые чувствительности
чувствительности глаза различных рецепторов

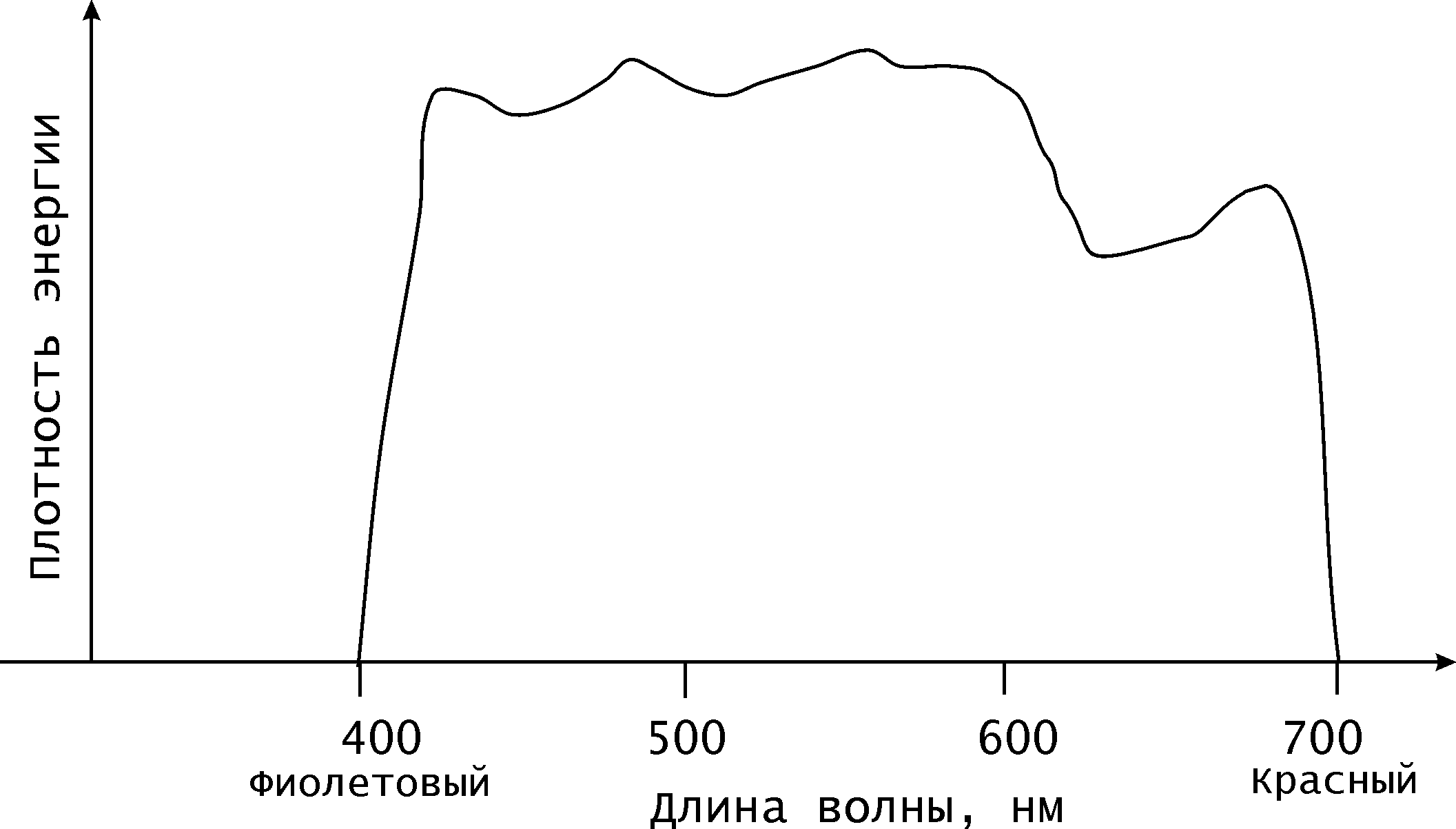

Таким образом, если функция характеризует спектральное разложение светового излучения от некоторого источника (рис 2.4), т. е. распределение интенсивности по длинам волн, то три типа колбочек будут посылать в мозг сигналы R, G, B, (красный, зеленый, синий) мощность которых определяется интегральными соотношениями:
,
,
,
где — функции чувствительности соответствующих типов колбочек.
Е
Рис. 2.4. Характерная спектральная
кривая
