Требования к оформлению Графической части Раздела по го в дипломных проектах (работах) студентов рхту им. Д. И. Менделеева.

Графическая часть Раздела по ГО выполняется на листе ватмана формата А1 (или на компьютере и сохраняется и предъявляется на защиту на компакт-диске) в соответствии с требованиями ГОСТа по оформлению отчётных документов.

Все надписи на «Графической части» выполняются чертёжным или архитектурным прямым шрифтом чёрного цвета.

Штамп на листе исполняется по ГОСТу и заполняется в соответствии с приложением №__ на стр. __.

Расположение листа «Графической части» - горизонтальное.

Надписи на «Графической части» (буквы высотой 15-20 мм, вверху, посередине листа):

«РАБОЧАЯ СХЕМА УПОЛНОМОЧЕННОГО ПО ГО ОЭ (ХОО)

(НАЗВАНИЕ ОБЪЕКТА ЭКОНОМИКИ ПО ЗАДАНИЮ)

или

«РАБОЧАЯ СХЕМА НАЧАЛЬНИКА СЛУЖБЫ РХЗ ГО ОЭ (ХОО)

(НАЗВАНИЕ ОЭ ПО ЗАДАНИЮ)»

Под этой надписью пишется один из трёх текстов:

«ХИМИЧЕСКАЯ ОБСТАНОВКА НА ОЭ (ХОО)

(НАЗВАНИЕ) (ИЛИ В РАЙОНЕ Г. (НАЗВАНИЕ), ВРЕМЯ, ЧИСЛО, ГОД»

или

«РАДИАЦИОННАЯ ОБСТАНОВКА НА ОЭ (ХОО) (НАЗВАНИЕ) ИЛИ В РАЙОНЕ, В ОКРЕСТНОСТЯХ Г. (НАЗВАНИЕ), ВРЕМЯ, ЧИСЛО, ГОД»

или

«ОБСТАНОВКА В ОЧАГЕ (ЯДЕРНОГО, КОМПЛЕКСНОГО) ПОРАЖЕНИЯ НА ОЭ (ХОО) (НАЗВАНИЕ) В РАЙОНЕ Г. (НАЗВАНИЕ), ВРЕМЯ, ДАТА, ГОД»

Над нижней кромкой листа слева крупно, буквы 10-15 мм пишется:

«Уполномоченного по ГО (или начальника службы РХЗ) ОЭ (название), место для подписи, Ф.И.О. дипломника, дата и год защиты Раздела по ГО.

На поле листа в выбранном масштабе условными тактическими цветными знаками изображается сложившаяся обстановка (в соответствии с заданием), с исходными выявленными или рассчитанными данными, с прогнозируемыми и проводимыми необходимыми мероприятиями по защите, объектами, графиками и таблицами, иллюстрирующими Доклад.

Внимание: не рекомендуется заполнять свободные места схемы (карты) дополнительными изобразительными материалами (леса, реки, транспортная инфраструктура, посёлки, ОЭ и т.д.), не указанными преподавателем-консультантом.

В методическом пособии в задании (в указаниях) приведены возможные варианты химической и радиационной обстановки, очага ядерного поражения (стр. __, __, __)

В ШТАМПЕ:

  • РХТУ им. Д. И. Менделеева

  • Тема дипломного проекта (работы)

  • Тема задания Раздела по ГО

Порядок оформления Графической части Раздела по го (рабочей схемы Уполномоченного по го оэ, начальника службы рхз го оэ) на листе ватмана формата а 1 или на компьютере)

  1. Определить (на черновике) размещение материала, распределить по полю листа сюжет обстановки.

  2. Нанести штамп в правом нижнем углу Листа (смотри оформление и заполнение штампа (стр. __) и заполнить его графы чертёжным шрифтом чёрного цвета.

  3. Слева от штампа нанести: средний ветер и погоду в приземном слое воздуха в квадратах 40х40 мм.

  4. Написать чертёжным или прямым шрифтом заглавными буквами размером 15 или 20 мм заголовки:

    1. РАБОЧАЯ СХЕМА УПОЛНОМОЧЕННОГО ПО ГО ОЭ (НАЧАЛЬНИКА СЛУЖБЫ РХЗ ГО ОЭ) (НАЗВАНИЕ ОЭ)

    2. Ниже: ОБСТАНОВКА НА ОЭ (НАЗВАНИЕ) НА (ДАТА)

  5. В нижней левой части листа написать (буквы размером 15 мм):

Уполномоченный по ГО (начальника службы РХЗ) Студент(ка) гр.___ № __ Подпись, Фамилия И. О., дата защиты.

  1. После консультации с преподавателем перенести на лист с черновика и разместить по полю листа обстановку в районе ОЭ, с учетом РЗМ, 3х3.

    1. Частную обстановку ОЭ, общую обстановку (с вынесенными надписями, названиями объектов);

    2. Поражающие факторы чрезвычайной ситуации – условными тактическими знаками;

    3. Объекты, маршруты мероприятий (с названиями) со сроками проведения;

    4. Необходимые графики, таблицы, пояснения (на свободных местах);

    5. Все объекты на схеме СОЕДИНИТЬ соответствующими «путями следования» (дорогами, тропами и т.д.).

Примечание:

  • НЕ изображать на схеме НЕ ЗАДАННЫЕ объекты.

  • Не изображать ПУТИ прямыми линиями автобанов.

  • Пункты распространяются на Графическую часть Раздела по ГО, выполненную в электронном варианте.

Приложение __

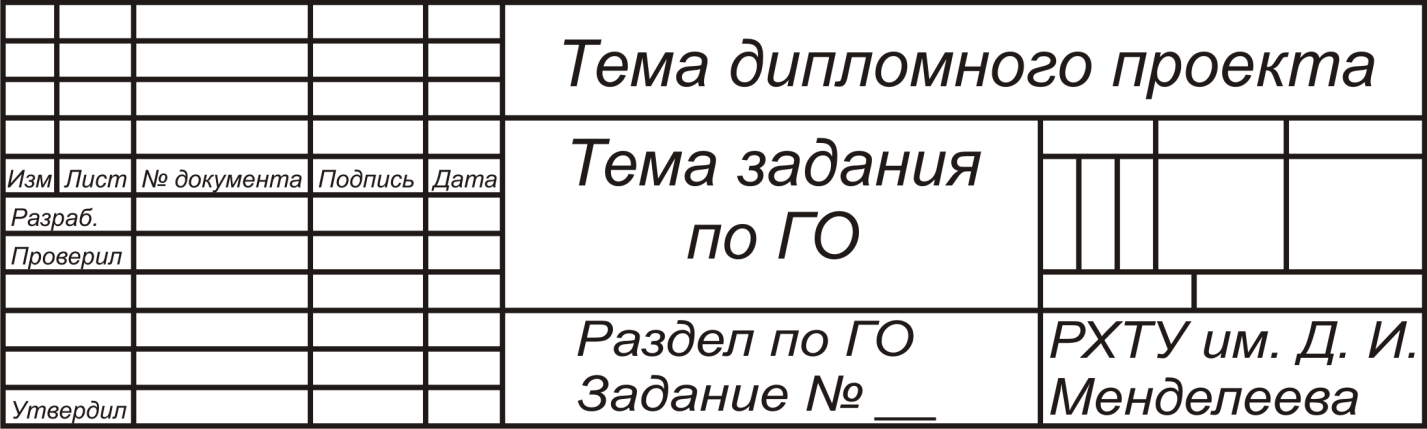

Форма штампа Графической части Раздела по ГО и его заполнение

В штампе на Графической части Раздела по ГО чертежным шрифтом исполняются:

  1. Тема дипломного проекта (работы) по специальности.

  2. Тема задания Раздела по ГО.

  3. Раздел по ГО «Задание №_______»

  4. РХТУ им. Д.И. Менделеева

  5. Группа дипломника

Глава вторая

Задания на выполнение Раздела по ГО по теме:

«Организация защиты персонала химически опасного объекта экономики, функционирующего в условиях химического заражения».

Требования к выполнению раздела по гражданской обороне дипломного проекта (работы) по теме:

«Организация защиты персонала химически опасного объекта (ХОО) (объекта экономики (ОЭ)), функционирующего в условиях химического заражения».

  1. Краткая характеристика выполняемой работы в свете требований современных задач гражданской обороны Российской Федерации (РФ).

Актуальность темы, обоснование защиты персонала ХОО (ОЭ) и членов их семей при техногенных авариях в чрезвычайных ситуациях мирного и военного времени.

  1. Краткая характеристика «Общей установки» на ХОО (ОЭ).

Обстановка на территории города, района, на которой функционирует ХОО (ОЭ); задачи, выполняемые ХОО (ОЭ) по производству продукции; характеристика инфраструктуры объекта; характеристика гражданской обороны объекта (наличие Планов гражданской обороны на мирное и военное время; наличие системы радиационного и химического наблюдения и контроля за окружающей средой; наличие системы оповещения и связи; наличие индивидуальных и коллективных средств защиты; наличие сил гражданской обороны объекта; подготовка сил и средств нештатных аварийно-спасательных формирований объекта; подготовка персонала объекта к действиям по защите от чрезвычайных ситуаций мирного и военного времени).

  1. ВЫВОДЫ из оценки «Общей обстановки» о режиме функционирования объекта и его гражданской обороны.

  2. Краткая характеристика «Частной обстановки».

Время и вид возникновения чрезвычайной ситуации (аварии (разрушения) на химически опасных объектах).

Метеообстановка (погода) на время ЧС.

Выявленная химическая обстановка, нанесенная на схему: источник химического заражения (очаг в районе аварии), площадь района аварии, продолжительность поражающего действия АХОВ, глубина возможной зоны химического заражения АХОВ, площадь зоны фактического заражения АХОВ и возможные очаги химического поражения.

Последовательность и содержание работы Уполномоченного по ГО (начальника службы РХЗ ГО) объекта после получения задачи на оценку химической обстановки на объекте и разработка мероприятий по защите персонала объекта и ликвидации последствий химической аварии:

  • уяснить задачу и к какому времени ее выполнить;

  • определить и нанести на схему исходные данные для выявления химической обстановки на объекте (место аварии, время аварии, тип и количество выброшенных в атмосферу АХОВ и метеоусловия в приземном слое воздуха на время аварии);

  • выявить химическую обстановку на объекте и нанести на схему (район аварии, участки разлива АХОВ на территории объекта, время испарения АХОВ, площадь химического заражения, возможные потери персонала объекта в очагах химического поражения, время подхода зараженного воздуха (облака) к определенному рубежу);

  • оценить выявленную химическую обстановку и сделать выводы (количество очагов химического поражения, в том числе на объекте; влияние возможных потерь персонала на производственную деятельность (функционирование) объекта (производственный процесс на объекте продолжать или остановить); время поражающего действия АХОВ, отдельные зараженные участки территории объекта и их влияние на функционирование объекта; рассчитать режим химической защиты для персонала объекта, действующего в условиях химического заражения; оповестить оперативных дежурных населенных пунктов, ОЭ, расположенных вблизи объекта, о возможном химическом заражении);

  • принять решение на проведение мероприятий по защите персонала объекта и ликвидации химической аварии (оповещение, химическая разведка, локализация источника химического заражения, химическое наблюдение, способ защиты персонала, химический контроль, дегазация местности, различных поверхностей и санитарная обработка людей);

  • доложить Руководителю объекта (начальнику штаба ГО) предложения на проведения мероприятий по защите персонала, действующего в условиях химического заражения; о режиме химической защиты персонала с использованием индивидуальных, коллективных и медицинских средств защиты; использование НАСФ для локализации и ликвидации последствий химической аварии; приемы и способы дегазации оборудования и территории объекта и санитарной обработки людей.

Задание (№__)

к Разделу по ГО дипломного проекта (работы) по теме:

«Организация защиты персонала химически опасного объекта (ХОО) объекта экономики (ОЭ), функционирующего в условиях химического заражения»

Цель: Исследовать режимы защиты и разработать конкретные мероприятия по защите персонала ХОО (ОЭ) в условиях химического заражения.
