Уфимский государственный нефтяной технический университет

Кафедра Автоматизации химико-технологических процессов

Кирюшин О.В.

Уфа 2004

УДК 658.012 (07)

ББК 32.965я7

К 43

Рецензенты: директор Регионального центра тестирования, канд. техн. наук,

доцент Ахметсафина Р.З.;

зав. кафедрой АПП, канд. техн. наук, доцент Сафонов В.В.

К 43 Кирюшин О.В. Управление техническими системами: курс лекций. –

Уфа: Изд-во УГНТУ, 2004. – 116 с.

Учебное пособие написано по материалам курса «Управление техническими системами», читаемого на кафедре Автоматизации химико-технологических процессов УГНТУ для студентов различных специальностей.

Изложенный материал разделен на три части:

1) теория автоматического управления, в которой содержатся теоретические основы построения систем управления;

2) средства автоматизации и управления, где описываются основные методы измерения и средства автоматизации, используемые в нефтедобыче, нефтепереработке и нефтехимии;

3) современные системы управления производством, где вкратце перечислены основные аспекты построения АСУ ТП.

 Уфимский государственный нефтяной технический университет, 2004

 Кирюшин О.В., 2004

Введение

Данное учебное пособие разработано на основе конспектов лекций по курсам «Управление техническими системами», «Автоматизация химических производств», «Системы управления химико-технологическими процессами» и т.д., читаемым студентам УГНТУ различных специальностей. Это обусловило конспективную краткость изложения материала. В то же время, в пособии сделана попытка изложения в наиболее доступной форме как для студентов профилирующих специальностей, так и для студентов-«неспециалистов».

Пособие содержит материалы, полезные при дипломном проектировании.

Существует достаточное количество литературных источников (учебников, справочников и т.д.) по Теории автоматического управления [4 – 6, 11, 12, 20 - 24], методам технологических измерений [1, 7, 9, 10, 13, 25] и проектированию автоматизированных систем управления технологическими процессами (АСУТП) [8, 19, 21]. Отличительной особенностью данного пособия является ориентация на студентов нефтяного вуза. В пособии кратко излагаются методы и средства, наиболее широко используемые в нефтяной, газовой и химической промышленностях.

Пособие рекомендуется для знакомства с основами теории управления и методами измерения. Для дальнейшего самостоятельного изучения примерный список литературы приведен в конце пособия.

Материал разделен на три достаточно самостоятельных части, которые могут быть рассмотрены отдельно друг от друга в любой последовательности:

часть 1 – Теория автоматического управления – содержит основные понятия и математические основы проектирования систем регулирования;

часть 2 – Средства автоматизации и управления – перечисляет методы измерения основных технологических параметров химических процессов (давления, расхода, уровня, температуры, сопротивления и разности потенциалов); также описаны основные виды исполнительных механизмов и правила оформления функциональных схем автоматизации;

часть 3 – Современные системы управления производством – описывает структуру и основные принципы построения современной АСУТП.

Часть 1. Теория Автоматического Управления (ТАУ)

1 Основные термины и определения тау

1.1 Основные понятия

Системы управления современными химико-технологическими процессами характеризуются большим количеством технологических параметров, число которых может достигать нескольких тысяч. Для поддержания требуемого режима работы, а в конечном итоге – качества выпускаемой продукции, все эти величины необходимо поддерживать постоянными или изменять по определенному закону. Данный процесс называется управлением.

Решение задачи управления такими процессами вручную не всегда представляется возможным вследствие ограниченности возможностей операторов по быстродействию, точности, безошибочности действий. Управление в таких случаях возможно только путем применения автоматических регуляторов и управляющих устройств (т.е. автоматических и автоматизированных систем управления). Под разработкой автоматических систем регулирования понимается, во-первых, выбор соответствующих регуляторов, датчиков и исполнительных устройств, во-вторых, расчет настроек для выбранного оборудования. Теория автоматического управления (ТАУ) представляет собой математический инструмент для решения задачи разработки такой системы.

Перед ТАУ ставятся основные задачи:

1) анализ существующих систем управления на предмет определения качества их функционирования;

2) синтез новых систем управления – разработка методов расчета настроек регуляторов;

3) решение диагностических задач.

Прежде чем знакомиться с методами ТАУ, необходимо определиться с основными понятиями, которые будут использованы в дальнейшем.

Физические величины, определяющие ход технологического процесса, называются параметрами технологического процесса. Например, параметрами технологического процесса могут быть: температура, давление, расход, напряжение и т.д.

Параметр технологического процесса, который необходимо поддерживать постоянным или изменять по определенному закону, называется регулируемой величиной или регулируемым параметром.

Значение регулируемой величины в рассматриваемый момент времени называется мгновенным значением.

Значение регулируемой величины, полученное в рассматриваемый момент времени на основании данных некоторого измерительного прибора, называется ее измеренным значением.

Пример 1. Схема ручного регулирования температуры сушильного шкафа (рисунок 1.1).

Требуется вручную поддерживать температуру в сушильном шкафу на уровне Тзад.

Человек-оператор в зависимости от показаний ртутного термометра РТ включает или выключает нагревательный элемент Н с помощью рубильника Р. 

Рисунок 1.1

На основе данного примера можно ввести определения:

Объект управления (объект регулирования) – устройство, требуемый режим работы которого должен поддерживаться извне специально организованными управляющими воздействиями.

Управление – формирование управляющих воздействий, обеспечивающих требуемый режим работы объекта управления (ОУ).

Регулирование – частный вид управления, когда задачей является обеспечение постоянства какой-либо выходной величины ОУ.

Автоматическое управление – управление, осуществляемое без непосредственного участия человека.

Входное воздействие (Х) – воздействие, подаваемое на вход системы или устройства.

Выходное воздействие (Y) – воздействие, выдаваемое на выходе системы или устройства.

Внешнее воздействие – воздействие внешней среды на систему.

Структурная схема системы регулирования к примеру 1 изображена на рисунке 1.2.

температура

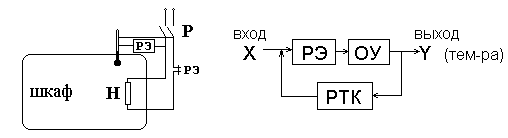

Пример 2. Схема автоматического регулирования температуры сушильного шкафа.

В схеме используется ртутный термометр с контактами РТК. При повышении температуры до заданной контакты замыкаются столбиком ртути, катушка релейного элемента РЭ возбуждается и цепь нагревателя Н размыкается контактом РЭ. При понижении температуры контакты термометра размыкаются, реле обесточивается, возобновляя подачу энергии на объект (рисунок 1.3). 

Р исунок 1.3

Пример 3. Схема АСР температуры с измерительным мостом.

Для измерения температуры в объекте управления (шкафу) используется термометр сопротивления, принцип действия которого заключается в том, что при изменении температуры его электрическое сопротивление также изменяется (при нагреве – увеличивается, при охлаждении – уменьшается), что позволяет по изменению сопротивления судить об изменении температуры.

Основу регулирующей части составляет электронный мост. Электронным мостом называется соединение из нескольких (как правило, четырех, в рассматриваемом ниже примере – из шести) сопротивлений (см. рисунок 1.4), имеющее две диагонали: питающую (диагональ АВ), на которую подается питающее напряжение Uпит, и измерительную (диагональ CD), с которой снимается измеренное напряжение Uизм. Основное свойство моста – способность находиться в одном из двух состояний: уравновешенном (когда Uизм = 0) и неуравновешенном (Uизм  0).

Уравновешенность моста определяется сопротивлениями Ri и описывается условием

.

На схеме АСР температуры, изображенной на рисунке 1.5, электронный мост обозначен как М и включает термометр сопротивления Rт и переменные сопротивления R и Rзад.

При температуре объекта, равной заданной, измерительный мост М (см. рисунок 1.5) уравновешен, на вход электронного усилителя ЭУ сигнал не поступает и система находится в равновесии. При отклонении температуры изменяется сопротивление терморезистора RТ и равновесие моста нарушается. На входе ЭУ появляется напряжение, фаза которого зависит от знака отклонения температуры от заданной. Напряжение, усиленное в ЭУ, поступает на двигатель Д, который перемещает движок автотрансформатора АТ в соответствующую сторону. При достижении температуры, равной заданной, мост сбалансируется и двигатель отключится.

Рисунок 1.5

Величина заданного значения температуры устанавливается с помощью резистора Rзад.

Описанные примеры иллюстрируют общую для всех систем управления структуру. Любая система управления (ручного, автоматического или автоматизированного) в обязательном порядке содержит четыре элемента (или четыре множества элементов), объединенных в замкнутый контур передачи воздействий (см. рисунок 1.6):

- объект управления,

- управляющая часть,

- датчик (датчики),

- исполнительное устройство (устройства).

Рисунок 1.6

Датчик (Д) – устройство или комплекс устройств, преобразующих измеряемый параметр технологического процесса в вид, удобный для дальнейшей передачи и использования. Как правило, технологические параметры неудобно или невозможно контролировать (наблюдать, выводить на пульт оператора и т.д.) напрямую без дополнительных технических средств. Например, температуру нельзя наблюдать визуально, контроль температуры тела возможен только в сравнении со степенью нагретости какого-либо другого тела. Чтобы контроль параметров стал возможен, используют разного рода датчики, которые преобразуют измеряемые параметры в показания на шкале прибора (показывающие датчики, например, ртутный термометр), в разность потенциалов (например, термопары) в сопротивление (термометры сопротивления), в давление (пневматические датчики).

Датчик измеряет технологический параметр, преобразует его в другой вид энергии и передает управляющей части.

Управляющая часть реализует алгоритмы управления. В автоматических системах управления этой частью является регулятор, для систем ручного управления – человек-оператор. В управляющей части генерируются управляющие воздействия на объект управления (например, решения на включение/выключение рубильника, изменения напряжения и т.д.). Для реализации управляющих воздействий служат исполнительные устройства (ИУ).

Работа датчиков и исполнительных устройств в отличие от управляющей части заключается лишь в преобразовании энергии, изменения информации в них практически не происходит (если не считать погрешности). Поэтому при анализе и синтезе систем управления чаще эти части СУ опускают, считая их коэффициенты усиления равными «1». Наиболее часто в ТАУ при расчетах пользуются общей схемой одноконтурной АСР (см. рисунок 1.7).

На схеме приняты обозначения: x - задающее воздействие (задание), e = х - у - ошибка регулирования, u - управляющее воздействие, f - возмущающее воздействие (возмущение).

Элемент называется сумматором. Его действие заключается в суммировании поступающих к нему сигналов. Если какой-либо сектор сумматора зачернен, то сигнал, поступающий в данный сектор, берется со знаком «минус». Поэтому в данной схеме ошибка е определяется как разность между х и у.

Рисунок 1.7

Определения:

Задающее воздействие (то же, что входное воздействие х) - воздействие на систему, определяющее требуемый закон изменения регулируемой величины).

Управляющее воздействие (u) - воздействие управляющего устройства на объект управления.

Управляющее устройство (УУ) - устройство, осуществляющее воздействие на объект управления с целью обеспечения требуемого режима работы.

Возмущающее воздействие (f) - воздействие, стремящееся нарушить требуемую функциональную связь между задающим воздействием и регулируемой величиной.

Ошибка управления (е = х - у) - разность между предписанным (х) и действительным (у) значениями регулируемой величины.

Регулятор (Р) - комплекс устройств, присоединяемых к регулируемому объекту и обеспечивающих автоматическое поддержание заданного значения его регулируемой величины или автоматическое изменение ее по определенному закону.

Автоматическая система регулирования (АСР) - автоматическая система с замкнутой цепью воздействия, в котором управление (u) вырабатывается в результате сравнения истинного значения у с заданным значением х.

Дополнительная связь в структурной схеме АСР, направленная от выхода к входу рассматриваемого участка цепи воздействий, называется обратной связью (ОС). Обратная связь может быть отрицательной или положительной.

Принцип функционирования одноконтурной АСР: регулятор производит постоянное сравнение текущего значения регулируемой величины у с заданным значением х, определяя ошибку е = ху. Если текущее значение равно заданному, то регулятор не изменяет управляющее воздействие (АСР работает в установившемся режиме), в противном случае управляющее воздействие на объект u изменяется в соответствии с величиной ошибки. Чем больше ошибка регулирования (и дольше она наблюдается), тем больше изменение управляющего воздействия.

Данная схема справедлива как для автоматического, так и для ручного управления. При ручном регулировании человек-оператор, наблюдая за показаниями датчиков, мысленно сравнивает их с заданными значениями, т.е. определяет величину ошибки регулирования и, исходя из этого, решает, какие действия предпринимать.
