Компрессорных машин
Рабочий процесс одноступенчатого компрессора и изображение его в p-V и t-s координатах.
Работа и мощность на привод компрессора.
Термодинамическое обоснование многоступенчатого сжатия.
Идеальный процесс одноступенчатого компрессора в PV координатах при изотермическом, адиабатном и политропном сжатии воздуха.
Компрессоры бывают: объемные, поршневые, роторные, лопастные, центробежные.
1. При сжатии воздуха по закону T = const тепло эквивалентное работе привода отводится в систему охлаждения.
2. При сжатии по закону TVk = const, работа прибора идет на увеличение внутренней энергии воздуха.
3. При сжатии по закону PVn = const, когда 1 < n < k часть работы привода идет на увеличение внутренней энергии воздуха, а часть уходит за счет охлаждения компрессора.
1. Работа при PV = const.
ℓиз = пл. 1,2,4,7+ пл. 2,3,0,4 – пл. 1,7,0,0'
пл. 1,2,4,7 = Дж/кг;
пл. 2,0,0,4 = ℓ2 = P2V2 Дж/кг;
пл. 1,7,0,0' = ℓ3 = Р1V1 Дж/кг
следовательно: ,
а т.к. P1V1 = P2V2 = RT2, то
2. Работа при PVk = const.
ℓад = пл.1,2'',6,7+пл. 2'',3,0,6 – пл. 1,7,0,0'
заменим площади их значением:
приведем к общему знаменателю:
, т.к. ℓад = -Δu, то
3. Работа на привод при PVn = const
По аналогии с PVk = const, для политропного процесса то работа на привод одноступенчатого компрессора
при PVk = const и PVn = const в «k» и «n» раз больше, чем в процессах адиабатного и политропного расширения газов.
Конечная температура сжатия определяется степенью повышения давления. При большой конечной температуре возникает опасность самовоспламенения смазки, поэтому Ткон. должна быть меньше Твоспл. смазки, этим ограничивается степень повышения давления в одноступенчатом компрессоре. В одноступенчатом компрессоре степень повышения давления не должно превышать 4-6, в противном случае применяют многоступенчатое сжатие с промежуточным охлаждением.
Термодинамическое обоснование многоступенчатого сжатия

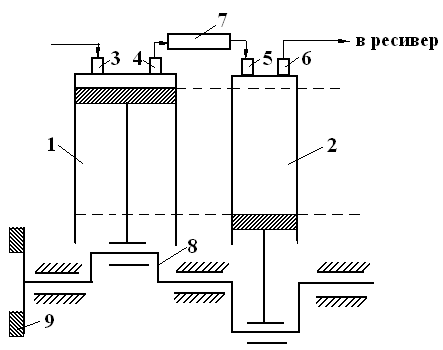

Схема 2-х ступенчатого сжатия 2-х ступенчатым компрессором:
1 – С.Н.Д.; 2 – С.В.Д.; 3,5 – вс. клапана; 4,6 – вых. клапана; 7 – холодильник; 8 – коленвал; 9 – маховик.

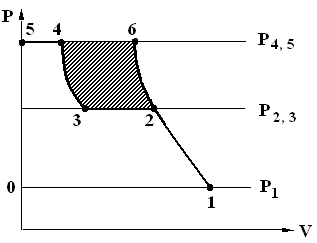

2-х ступенчатое сжатие в PV координатах:
0-1– линия всасывания в С.Н.Д. при P = const, точка 1 соответствует НМТ
поршня С.Н.Д. с Р1 и Т1.
1-2 – сжатие в С.Н.Д., точка 2 соответствует положению поршня в ВМТ,
с Р2 и Т2.
2-3 – охлаждение в холодильнике при P = const, Т2 изменяется до Т1 и газ
поступает в С.В.Д., точка 3 соответствует Р2, Т2=Т1 и положение поршня
С.В.Д. в Н.Н.Т.
3-4 – сжатие в С.В.Д., точка 4 соответствует Р4, Т4 и поршень С.В.Д. находится в ВМТ.
4-5 – нагнетание газа в ресивер трубопровод и т.п.
Процесс сжатия газа в двухступенчатом компрессоре в T-S координатах.
0-1– процесс всасывания.
1-2; 3-4 – адиабатное сжатие в С.Н.Д. и С.В.Д.
2-3; 4-5 – охлаждение и нагнетание газа в С.Н.Д. и С.В.Д. при P = const.
– объемный к.п.д. компрессора.
Vвс – объем за ход поршня от ВМТ до НМТ;
Vh – геометрический объем цилиндра.
Объемный к.п.д. не учитыват неплотности колец, клапанов, нагрев воздуха, поэтому существует понятие коэффициента наполнения:
Qд – действительная производительность;
Qт – теоретическая производительность.
ηv = η0∙ φэ,
где φэ = 1,01÷0,022 - коэфф. эффект. всасыв.; η0 – объемный к.п.д.
Давление сжатого воздуха в конце С.Н.Д. определяют из условия, что Т2 = Т1 и Т2 = Т4, если n = const, то
для С.Н.Д. для С.В.Д. ,
а т.к. и Р2 = Р3 , то или , т. е. .
Если охлаждение происходит при Р = const до Т1, то
Степень повышения давления одинаковое для всех ступеней. Поэтому можно записать: т.е. , если Рнач = 1 ат, то или при «m» ступенях: , т.е. давление газа при сжатии в каждом цилиндре многоступенчатого компрессора увеличивается в одно и то же число (х), поэтому: ℓ1 = ℓ2 = ∙∙∙ = ℓn. На этом основании для двухступенчатого компрессора L = 2ℓ, а для «m» ступеней:
L = m∙ℓ, где с учетом вышеизложенного смотри «работа сжатия при PV = const»
Если вместо V1 подставить объемную подачу, представляющую отношение объема газа ко времени, то получим теоретическую мощность привода компрессора:
,
где , м3/с
где F – площадь поршня;
S – ход поршня;
n – частота вращения коленвала.
