Глава 3. Взаимодействие рабочих органов машин с грунтом
Взаимодействие рабочих органов машин для земляных работ с грунтом при их разработке или уплотнении сопровождается их деформацией, разрушением и перемещением. Поэтому при анализе взаимодействия рабочих органов с грунтом и определении сопротивлений, возникающих при этом, необходимо знать физико-механические свойства грунтов, основные конструктивные особенности рабочих органов, способы их воздействия на грунт.
3.1. ГРУНТЫ КАК РАБОЧАЯ СРЕДА
Грунтами называют поверхностные слои земли, образованные в результате выветривания горных пород. По происхождению, состоянию и механической прочности грунты делятся на скальные, полускальные, крупнообломочные, песчаные и глинистые. К скальным грунтам относят сцементированные водоустойчивые породы с пределом прочности в водонасыщенном состоянии не менее 5 МПа (граниты, песчаники, известняки и т. п.). К полускальным грунтам относят сцементированные горные породы с пределом прочности до 5 МПа (мергели, окаменевшие глины, гипсоносные конгломераты и т. п.)., Крупнообломочные грунты представляют собой куски скальных и полускальных пород. Песчаные грунты состоят из несцементированных мелких частичек (песчинок), разрушенных горных пород размером 0,05— 2 мм. Глинистые грунты являются также продуктом естественного разрушения и преобразования горных пород, размеры частиц которого в основном менее 0,005 мм.
Машины для земляных работ в строительстве преимущественно разрабатывают песчаные, глинистые, крупнообломочные и полускальные грунты. Скальные грунты предварительно разрушают и рыхлят чаще всего взрывом и разрабатывают их затем машинами как крупнообломочные грунты.
Физико-механические свойства грунтов. К основным физико-механическим свойствам грунтов как рабочей среды для машин можно отнести: гранулометрический состав, плотность, пористость, влажность, разрыхляемость, сжимаемость (уплотняе-мость), прочность, сопротивление внешнему трению, абразивность,
-. , 29
липкость, температура, скорость распространения волн деформации.
Гранулометрический состав грунта оценивают весовым содержанием фракций, выраженных в процентах. В зависимости от размера частиц чаще всего принимают следующую классификацию грунтов по фракциям: менее 0,005 мм — глинистые; (0,005— 0,05) мм — пылеватые; (0,05—2) мм — песчаные; (2—20) мм — гравийные; (20—200) мм — галечные, щебеночные; более 200 мм — валуны или камни.
По гранулометрическому составу грунтов обычно определяют их наименование. Например, глинами называют грунты, содержащие не менее 30% глинистых частиц, суглинками —г от 10 до 30% глинистых частиц, супесью — от 3 до 10% глинистых частиц и песчаных частиц больше, чем пылеватых, песком — с содержанием глинистых частиц менее 3%,
Чем меньше размер частиц грунта, тем больше их удельная поверхность и молекулярные силы их поверхностного взаимодействия. При этом увеличиваются силы контактного взаимодействия частиц с рабочими органами, проявляясь в их липкости и внешнем трении.
Плотность грунта ρ (кг/м3) определяется отношением массы данного образца грунта к его объему и является одним из важных показателей для определения категории при их разработке землеройными машинами. Увеличение плотности грунтов, как правило, ведет к увеличению их сопротивлений при разработке машинами.
Пористость грунтов определяется отношением объема пор ко всему объему грунта. Для песчаных и глинистых грунтов она лежит обычно в пределах 15—60%.
Влажность грунтов определяется отношением массы воды, заключенной в порах грунта, к массе твердых частиц грунта. Влажность грунта может изменяться от 1—2% в сухих песках до 200% и более в текучих глинах и иле. Вода в грунте может находиться в нескольких видах: парообразная, твердая (лед), кристаллизованная и химически связанная в составе минералов, гигроскопическая (пленочная) и свободная.
Разрыхляемостью грунта называют ее способность увеличиваться в объеме в процессе его разработки. Критерием разрых-ляемости грунта служит коэффициент Кр его разрыхления, определяемый как отношение объема 1/р разрыхленного грунта в процессе его разработки к объему V грунта в естественном его залегании, т. е. Кр = VP/V. Разрыхляемость грунтов зависит от их свойств и условий залегания, конструкций режущей части рабочего органа, характера земляных работ. Значения Кр колеблются в широких пределах: от Кр = 1,084-1,15 для песков до Кр = 1,45-М,6 для мерзлых грунтов и взорванных скальных пород. Степень разрыхленности грунтов после их укладки в отвал и естестпешюго постепенного их уплотнения или искусственного
(машинного или гидромеханического) уплотнения определяется коэффициентом остаточного разрыхления, значения которого изменяются от Кp. о = 1,02—1,05 для песка и суглинков до Кp. о = = 1,2—1,3 для скальных грунтов.
Сжимаемость (уплотняемость) грунтов определяется их способностью под воздействием внешних нагрузок изменять свое строение на более компактное. Модуль деформации грунтов при сжатии не является постоянной величиной. Он возрастает с увеличением деформации. Однако, учитывая большое разнообразие свойств грунтов и недостаточную степень их изученности, в ряде случаев в первом приближении можно принимать деформацию грунтов как линейную функцию давления. Это позволяет сопротивление грунтов вдавливанию характеризовать коэффициентом сопротивления смятию. Под коэффициентом подразумевают нагрузку на единицу поверхности грунтового массива, под действием которого опорная поверхность погружается на 1 см. Коэффициент сопротивления смятию для обычных песчано-глинистых грунтов лежит в пределах 0,02—0,1 МПа. Допускаемую нагрузку определяют исходя из того, что опорная поверхность не должна погружаться на глубину более 12 см. Модуль деформации сжатию при статическом приложении нагрузки для песчаных грунтов 20—45 МПа, а для глинистых грунтов 7—22 МПа. При динамическом приложении нагрузки (вибрации, ударе) модули деформации грунта зависят в основном от скоростей распространения продольных и поперечных волн деформации [2, 3].
Прочность грунтов характеризуется их способностью сопротивляться сжатию, сдвигу и разрыву. Разрушение грунта рабочими органами машин происходит при развитии в нем сложного напряженного состояния. Прочность и деформируемость определяется в основном свойствами слагаемых частиц грунтов и связей между этими частицами. Прочность частиц обусловлена внутри-молекулярными силами, а прочность связей между частицами их сцеплением. Силы сцепления и внутреннего трения частиц грунта между собой определяют сопротивление сдвигу. В практических расчетах для связных грунтов часто используют закон Кулона, определяющий, что сопротивление τ сдвигу является линейной функцией нормального напряжения σ сжатия на поверхности сдвига:
τ = Co + σ tg ρ,
где Co — сцепление грунта, равное предельному сопротивлению сдвига при отсутствии нормальной нагрузки на образце; tg ρ = = μ' — коэффициент внутреннего трения грунта; ρ — угол внутреннего трения. Величины C0 и ρ колеблются в различных пределах: для глин и суглинков C0 = (0,01—0,1) МПа, ρ = = (10—25)0; для супесей C0 = (0,002—0,02) МПа, ρ = (14—28)°; Для песков C0 = (0,0 0,01) МПа, ρ = (25—35)°.
Сопротивление внешнему трению является одним из существенных факторов в рабочих процессах машины. При расчетах это сопротивление учитывают коэффициентом μ или углом φ внешнего трения грунта по конструкционным материалам элементов машин. Для большинства глинистых и песчаных грунтов при взаимодействии элементов машин с грунтом μ = 0,15—0,55.
Абразивность — свойство грунтов с частицами большой твердости изнашивать рабочие органы, элементы ходовых устройств и другие элементы машин для земляных работ. Наибольшей абразивность обладают зерна песка, твердость которых достигает 9000—11 000 МПа, что существенно превышает твердость даже самых лучших закаленных легированных сталей. Поэтому с увеличением содержания частиц песка в грунте увеличивается его абразивная способность. Кроме того, на абразивность грунтов очень большое влияние оказывает степень закрепленности абразивных частиц в грунте [11 ]. Чем больше прочность закрепления абразивных частиц в грунте, тем большей абразивностью и изнашивающей способностью будут обладать грунты. Например, при замерзании обычных глинистых или песчаных грунтов, у которых твердые частицы в талом состоянии слабо связаны между собой, по мере снижения температуры ниже нуля частицы цементируются льдом и грунт превращается в монолит, с прочным закреплением твердых абразивных частиц. Поэтому абразивная изнашивающая способность мерзлых грунтов в зависимости от их температуры, влажности и гранулометрического состава может быть в десятки раз выше, чем у тех же грунтов в талом состоянии.
Если не принимать необходимых мер против возможного быстрого абразивного изнашивания рабочих органов, элементов ходовых устройств и других трущихся элементов машин, их показатели надежности, энергоемкости и в целом эффективности могут сильно снижаться. Поэтому вопросам повышения абразивной износостойкости рабочих органов и других элементов машин, съемности и возможности быстрой замены изнашивающихся элементов постоянно уделяется большое внимание.
Липкостью называют свойство, присущее, в основном, глинистым грунтам при определенной влажности прилипать к рабочим поверхностям элементов машин, взаимодействующих с грунтом. Сила прилипания грунта, например, к стали достигает 0,015— 0,025 МПа, что может привести к налипанию на рабочие поверхности слоя грунта толщиной до нескольких десятков сантиметров и значительно снизить работоспособность машин. Работа машин для земляных работ при отрицательных температурах может сопровождаться, например, примерзанием налипшего к рабочей поверхности грунта. При этом сила сцепления примерзшего грунта может превосходить в десятки и сотни раз силы сцепления, определяемые липкостью. Вследствие липкости и примерзаемости грунта может существенно снижаться производительность машин и повышаться их энергоемкость.
Температура является важной характеристикой, особенно для мерзлых грунтов, когда лед, цементируя грунт, при температурах
(-15)—(—25) °С в десятки раз увеличивает прочность связей
между его твердыми частицами и соответственно его прочностные и абразивные свойства. Прочностные свойства мерзлого грунта возрастают с понижением его температуры и повышением влажности до полного льдонасыщения. Мерзлые грунты имеют наименьшие пределы прочности при разрыве и изгибе, поэтому наименее энергоемкие способы их разрушения базируются на обеспечении деформаций разрыва и изгиба.
Скорость распространения волн деформации в грунте является одной из основных характеристик, определяющей его сопротивление динамическому разрушению. По скоростям волн деформации определяют динамические модули сжатия и сдвига грунта и соответственно его динамические пределы прочности [2, 3].
Рассмотренные основные физико-механические свойства грунтов используют для оценки трудности разработки грунтов землеройными машинами и обоснования параметров новых машин, работающих в различных грунтовых условиях.
Классификация грунтов по трудности разработки. Грунты, разрабатываемые машинами, разделяют на восемь категорий в зависимости от трудности их разработки (табл. 3.1). Категории грунтов различают в первую очередь по их наименованию и плотности. Распространенной классификацией является классификация грунтов по трудности их разработки, предложенная А. Н. Зелениным, основанная на использовании плотномера ДорНИИ. Этот прибор представляет собой цилиндрический стержень сечением 1 см2, на которой надета гиря массой 2,5 кг. Падая с высоты 0,4 м, гиря ударяет об опорную шайбу на стержне, заставляя его внедряться в грунт. Числом n ударов гири (или соответственно равнозначной работой), необходимым для погружения стержня на глубину 10 см, оценивается крепость грунта и его категория по трудности разработки (см. табл. 3.1).
Оценивая по η категорию грунтов, следует иметь в виду, что наиболее надежно этот метод работает для однородных грунтов До категории IV, у которых при разрушении преобладают пластические деформации. Точность такой оценки снижается по мере увеличения хрупкости и неоднородности грунтов. Для оценки категории прочных грунтов (от категории IV и выще) используют также зависимость времени бурения 1 м шпура бурильными молотками, которое составляет, например, для грунтов категории IV 3,5 мин, а для грунтов категории VIII —10,5 мин.
В последнее время проводятся исследования по совершенствованию оценки категорий грунтов на основе энергоемкости резания и копания их.
3.1. Характеристика грунтов
Категория грунта — вид грунта |
Плот-ность V, кг/м* |
Число η ударов плотномера ДорНИИ |
Коэффициент кр разрыхления |
Удельное сопротивление, кПа |
Поправочный коэффициент Α (Α1), кН2/м2, на толщину стружки для экскаваторов |
||||||
резанию |
копанию при работе R1, |
||||||||||
Ri |
прямыми и обратными лопатами |
драглайнами |
многоковшовыми экскаваторами |
||||||||
поперечного копания |
траншеекопателями |
поперечного сечения |
траншейных
|
||||||||
роторными |
цепными |
||||||||||
I — песок, супесь, мягкий суглинок, средней крепости влажный и разрыхленный без включений |
1200— 1500 |
1—4 |
1,08—1,17 |
12—65 |
18—80 |
30—120 |
40—130 |
50—180 |
70—230 |
500 |
110
|
II — суглинок без включений, мелкий и средний гравий, мягкая влажная или разрыхленная глина |
1400-1900/ |
5—8 |
1,1 4— 1,28 |
58—130 |
70—180 |
120— 250 |
120—250 |
150— 300 |
210—400 |
1000 |
280
|
III — крепкий суглинок, глина средней крепости влажная или разрыхленная, аргиллиты и алевролиты |
1600— 2000 |
9—16 |
1,24—1,3 |
120—200 |
160—280 |
220—400 |
200—380 |
240—450 |
380—660 |
1600 |
360 |
IV — крепкий суглинок со щебнем илигаль- |
1900— 2200 |
17—35 |
1,26—1,37 |
180—300 |
220—400 |
280—490 |
300—550
|
370—650 |
650—800 |
2600 L |
450 |
кой, крепкая и очень крепкая влажная глина, сланцы, конгломераты |
|
|
|
|
|
|
|
|
|
|
|
V — сланцы, конгломераты, отвердевшие глина и лесс, очень крепкие мел, гипс, песчаники, мягкие известняки, скальные и мерзлые породы |
2200— 2500 |
36—70 |
1,3—1,42 |
280—500 |
330—650 |
400—750 |
520—760 |
580—850 |
700-1200 |
3800 |
600 |
VI — ракушечники и конгломераты, крепкие сланцы, известняки, песчаники средней крепости, мел, гипс, очень крепкие опоки и мергель |
2200— 2600
|
71—120 |
1,4—1,45 |
400—800 |
450—950 |
550— 1000 |
700— 1200 |
750— 1500 |
1000— 2200 |
5000 |
800 |
VII — известняки, мерзлый грунт средней крепости |
2300— 2600 |
135—370 |
1,4—1,45 |
1000— 3500 |
1200— 4000 |
1400— 4500 |
1800— 5000 |
2200— 5500 |
2000— 6000 |
8000 |
1000 |
VIII — скальные и мерзлые породы, очень хорошо взорванные (куски не более 1/3 ширины ковша) |
2500— 2800 |
|
1,4—1,6 |
|
220—250 |
230—310 |
|
|
|
|
|
3.2. СПОСОБЫ РАЗРУШЕНИЯ ГРУНТОВ
Разработка грунтов всегда включает в себя в первую очередь их разрушение. Поэтому при создании машин для земляных работ всегда нужно стремиться к использованию таких принципов воздействия на грунт, которые обеспечивают минимальную энергоемкость их разрушения.
Способы разрушения грунтов определяются в основном видом энергетического воздействия. В настоящее время в строительстве применяют преимущественно следующие способы разрушения: механический, гидравлический, взрывной.
Механическое разрушение происходит в результате сосредоточенного контактного силового воздействия рабочего органа на грунт. При этом слои или куски грунта обычно отделяются от массива с помощью клинообразных инструментов, движущихся относительно грунтового массива, т. е. происходит резание грунта.
Механическое разрушение в зависимости от скорости движения рабочего инструмента можно условно разделить на статическое и динамическое. Статическое разрушение обеспечивается обычно рабочим инструментом, имеющим небольшие скорости движения (до 2,0—2,5 м/с), и является наиболее распространенным в этих машинах. Разрушение грунтов, обеспечиваемое вибрационным, ударным и виброударным инструментом, относят к динамическому способу. Ударный способ разрушения имеет достаточно широкое распространение при разрыхлении прочных скальных и мерзлых грунтов. Для этого созданы навесные на экскаваторы и тракторы гидравлические, пневматические, механические и дизельные молоты, отбойные молотки и т. п. Вибрационные и виброударные способы разрушения грунтов пока еще не получили широкого промышленного применения.
Энергоемкость процессов механического разрушения при разработке песчаных и глинистых грунтов в зависимости от их крепости, размеров и конструкции рабочих органов составляет 0,05— 0,5 кВт-ч/м3.
Гидравлическое разрушение базируется на использовании энергии жидкости — кинетической энергии струи воды, гидравлического удара и т. п. Наиболее широко гидравлическая разработка грунта ведется с использованием напорной струи воды и (или) всасыванием его со дна водоемов. При такой разработке расход энергии на 1 м3 грунта достигает 4 кВт-ч, а расход воды до 50— 60 м3. Несмотря на большую энергоемкость и расход воды ввиду небольшой трудоемкости и ряда других преимуществ, этот способ разрушения грунтов находит достаточно широкое применение в народном хозяйстве.
Взрывной способ обеспечивает разрушение грунтов под высоким давлением газов, образующихся при воспламенении взрывчатых веществ, которые закладывают в специально пробуренные в грунте скважины (шпуры) или прорезанные узкие щели или
траншеи. Этот способ является одним из наиболее дорогих, но используют его достаточно широко для рыхления крепких скальных грунтов и мерзлых пород, когда невозможно применение других способов.
Кроме указанных основных способов в последнее время начинают находить применение также физические, химические и комбинированные способы разрушения грунтов.
К физическим способам разрушения относят воздействие на грунты температурных изменений (прожигание прочных грунтов, оттаивание мерзлых грунтов), токов высокой частоты, ультразвука, электромагнитной и инфракрасной энергией и др.
Химический способ разрушения заключается в основном в переводе грунта в пластическое (жидкое) состояние и применяется, например, для предохранения упрочнения грунтов при их промерзании. Он основан на свойствах различных химических реагентов, обладающих пониженной температурой замерзания. Эти реагенты, добавленные к водонасыщенным грунтам, способны предотвращать льдообразование. В качестве реагентов чаще всего используют хлористый натрий и хлористый калий.
Комбинированные способы разрушения грунтов применяют в основном для снижения энергоемкости и повышения эффективности основных способов. К таким способам в первую очередь следует отнести: гидромеханический, термомеханический, термопневматический, электрогидравлический, газомеханический, взрывомеханический, взрывогидравлический, электротермический.
Гидромеханический способ разработки грунтов находит широкое применение, например, в землесосных снарядах, где механическое рыхление прочных грунтов способствует существенному снижению энергоемкости рабочего процесса.
Термомеханический и термопневматический способы находят применение в термобурах, предназначаемых для бурения крепких скальных и мерзлых грунтов. При термомеханическом способе разрушение грунта происходит путем прогрева его высокотемпературной газовой струей и дальнейшего разрушения термоослабленного слоя грунта режущим инструментом. При термопневматическом бурении разрушение и удаление из скважины грунта обеспечивается только высокотемпературной газовой струей. Газовые струи в термобурах образуются при сгорании жидкого топлива и окислителя (кислорода, воздуха и др.). Их температура достигает 1800—2000 °С, а скорость 1400 м/с.
Электрогидравлический способ разрушения грунтов использует ударную волну, образующуюся в искровом разряде в жидкости. При этом теплота, образованная в разрядном канале, нагревая и испаряя близлежащие слои жидкости, образует парогазовую полость с высоким давлением, которое разрушает грунт.
На этом принципе работают, например, электрогидравлические установки для дробления валунов и негабаритных камней, образующихся при взрывном способе разрушения грунтов.
Газомеханический способ разрушения грунтов обеспечивается, например, путем подачи импульсами газов под давлением в отверстия, имеющиеся на рабочем органе землеройной машины (каналокопатель, бульдозер). Выходящие через отверстия газы обеспечивают рыхление грунта и уменьшают сопротивление движению рабочего органа [2].
Наиболее распространенным способом разрушения грунтов является механический способ, с помощью которого выполняют до 85% всего объема земляных работ. Достаточно широкое применение находят также гидравлический, гидромеханический и взрывной способы.
3.3. РАБОЧИЕ ОРГАНЫ МАШИН ДЛЯ ЗЕМЛЯНЫХ РАБОТ
В машинах рабочие органы (рис. 3.1) предназначены для выполнения основных технологических функций: отделения от массива кусков или слоев (стружки) грунта, захвата отделившегося грунта и перемещения его к месту укладки или погрузки, укладки, погрузки, планировки, уплотнения и др. В конструкциях землеройных к землеройно-транспортных машин, рабочий процесс которых состоит из последовательно выполняемых операций (отделения грунта от массива, его перемещения и отсыпки), землеройные рабочие органы обеспечивают и транспортные операции. Такие рабочие органы (рис. 3.1, б—и) разделяют на ковшовые (экскаваторы, скреперы, погрузчики) и отвальные (бульдозеры, автогрейдеры и др.). Если же назначение рабочего органа ограничивается отделением от массива кусков грунта (рыхление), то он может состоять только из рабочего инструмента в виде одного (рис. 3.1, а) или нескольких зубьев.
Ковшовый рабочий орган представляет собой емкость с режущей кромкой, оснащенной зубьями (рис. 3.1,6—г, е), выполняемыми обычно в виде клина, или без них (рис. 3.1, д, ж, з). Ковши с режущими кромками без зубьев чаще всего применяют для разработки малосвязанных песчаных и супесчаных грунтов, а ковши с зубьями — в основном для разработки суглинков, глин и прочных скальных и мерзлых грунтов.
Следует отметить, что ковши экскаваторов без зубьев со специально выполненной полукруглой, выступающей вперед режущей кромкой, разработанные Д. И. Федоровым [32], находят широкое и эффективное применение и при разработке достаточно плотных суглинистых и глинистых грунтов. В режиме разработки грунта ковш перемещается так, что его режущая кромка внедряется в грунт, разрыхляя и отделяя его от массива. Разрыхленный грунт поступает в ковш, в котором перемещается далее к месту разгрузки.
Отвальные рабочие органы в нижней части оборудованы ножами (рис. 3.1, и), поэтому их также называют ножевыми. Для разработки прочных грунтов на ножи дополнительно устанавливают

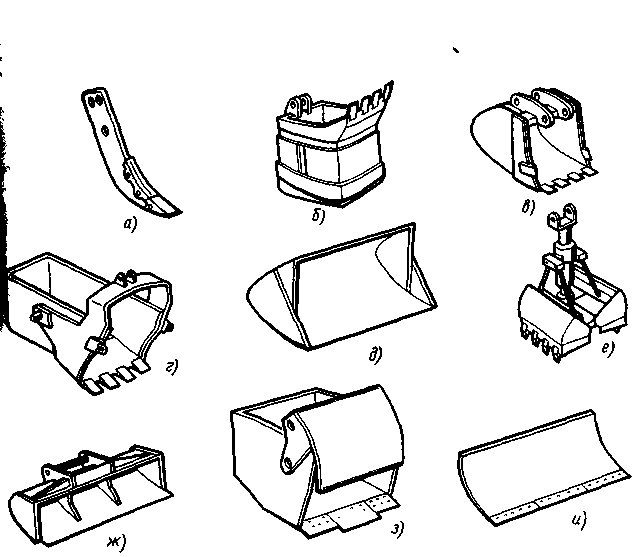

Рис. 3.1. Основные виды рабочих органов машин для земляных работ
зубья. Рабочий процесс отвальных рабочих органов аналогичен описанному выше.
В машинах для бурения грунтов в качестве рабочих органов применяют сплошные и полые сверла, долота, шарошки, коронки, шнеки и др. (см. гл. 21). В машинах для уплотнения грунтов в качестве рабочих органов обычно применяют вальцы разнообразных конструкций, плиты и пневмошины.
Одновременно с соблюдением технологических функций конструкция рабочего органа должна удовлетворять требованиям обеспечения заданной производительности машины в расчетных грунтах как по достаточности его размеров, так и по рабочим усилиям и скоростям. При этом рабочий орган должен обеспечивать возможно малую энергоемкость разработки грунта и материалоемкость, необходимую прочность, долговечность и простоту эксплуатации. Высокая абразивность и достаточно быстрое изнашивание рабочих органов и особенно его режущих элементов Предъявляют к их конструкциям особые требования по повышению их износостойкости. Обычно это обеспечивается: применением для Режущих элементов высококачественных сталей, обладающих при закалке высокой твердостью; периодической наплавкой износостойкими сплавами и армированием режущих элементов износостойкими вставками из карбидов вольфрама типа ВК15 и т. п.; легкосъемностью и заменяемостью режущих инструментов.
3.4. СОПРОТИВЛЕНИЯ ГРУНТА РЕЗАНИЮ И КОПАНИЮ
Машины для земляных работ, использующие механиче - ский способ разрушения грунтов, работают по принципу их резания. Для большинства машин сопротивления грунтов резанию составляют основную долю сопротивлений, действующих на рабочих органах. Кроме сопротивлений резанию, связанных с отделением режущими элементами стружки грунта от массива, на рабочих органах большинства землеройных машин возникают дополнительные сопротивления от трения рабочего органа по грунту, от призмы волочения, образующейся перед ковшом или отвалом, и сопротивления, связанные с процессом продвижения грунта при заполнении, например, ковша грунтом или движения стружки через призму волочения у отвальных машин.
Сумму сопротивлений, возникающих на рабочих органах землеройных машин, называют сопротивлением копанию, а силы, преодолевающие их, — силами копания. В целом процесс отделения стружки от массива, движения ее перед рабочим органом и в рабочем органе называют копанием.
Большинство землеройных рабочих органов имеют режущие части (кромки, зубья), выполненные в виде заостренного клина (рис. 3.2), ограниченного передней 1 и задней 3 гранями. Линию 2 пересечения этих граней называют режущей кромкой. Основными параметрами режущего клина служат угол ν заострения, угол δ резания и задний угол θ. Углы δ и θ образуются наклоном клина к направлению его движения, а угол заострения ν = δ — θ. Внедряясь в грунт и двигаясь вперед, режущий клин отделяет его часть, называемую стружкой, и оставляет после себя прорезь, идеальная форма и параметры которой показаны на рис. 3.2, б.
В процессе резания грунтов вследствие большого разнообразия свойств и состояния грунтов и сложной природы связей между частицами стружка (рис. 3.3) может быть следующих видов [23]: сливная (а), ступенчатая (б), элементная (в) и отрыва (г).

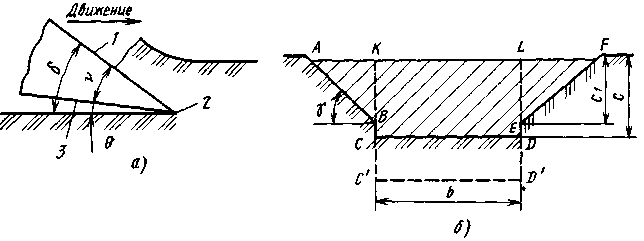

Рис 3 2 Параметры режущего клина (а) и формы поперечного сечения прорези в грунте при его проходке (б)
На влажных пластичных глинистых грунтах чаще всего образуется сливная стружка, на супесчаных и глинистых грунтах

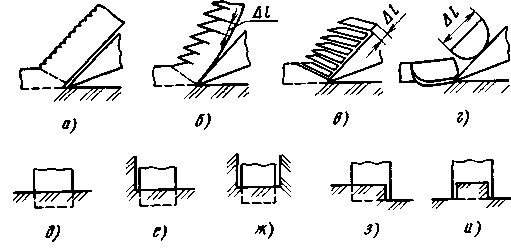

Рис. 3.3. Виды стружки (а—г) и виды резания грунта (д—и)
нормальной влажности — ступенчатая стружка, на достаточно сухих и прочных — элементная и на прочных хрупких скальных и мерзлых грунтах — стружка отрыва.
В зависимости от положения режущего инструмента в грунтовом массиве различают следующие разновидности резания: блокированное (рис. 3.3, д), с одной (рис. 3.3, г) и двумя (рис. 3.3, е) поверхностями бокового среза, полублокированное (рис. 3.3, ж) и свободное (рис. 3.3, з).
В процессе блокированного резания грунт разрушается в пределах прорези (см. рис. 3.2, б), ширина которой на поверхности существенно больше ширины b ножа на некоторой глубине с1 (с1 меньше полной глубины с). Прорезь расширяется и ее боковые поверхности образуют с поверхностью массива определенный угол γ, зависящий от вида грунта и его состояния. Расширение грунтовой прорези в ее верхней части уменьшается по мере увеличения их пластичности.
При резании грунт разрушается в результате развития в нем сложного напряженного состояния, и этот процесс перед лобовой гранью ножа и по боковым расширениям прорези протекает по-разному. Сопротивление грунта разрушению в боковых расширениях прорези (здесь преобладают деформации отрыва и сдвига), отнесенное к единице площади их сечений, в 2—4 раза меньше, чем соответственное удельное лобовое сопротивление по ширине b ножа, где преобладают деформации сжатия и сдвига грунта.
Такие закономерности, как показывает опыт, сохраняются лишь до определенного соотношения между шириной и толщиной среза, соответствующего критической глубине скр резания. При с > скр (например, форма прорези ABC1D1EF) изменяется в основном только глубина центральной части прорези, а АВ и EF по верхней части практически не изменяются. Критической глубине резания, как правило, соответствует наименьшая энергоемкость резания, что должно учитываться при создании и эксплуатации машин.
Опыты показывают, что большинству грунтов при обычно применяемых углах резания соответствуют определенные крити-

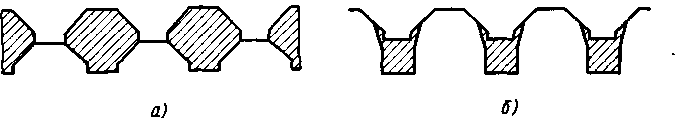

Рис. 3.4. Поперечное сечение грунтовых прорезей при послойной разработке грунтов с расположением режущих элементов (зубьев) по гребням (а) и впадинам (б), образованным после предыдущей проходки
ческие отношения глубины к ширине среза: с/b = 2—4. Рассмотренные особенности взаимодействия ножа с грунтом указывают на необходимость создания у рабочих органов машин таких форм режущих элементов, разрушение грунтов которыми было бы аналогично их разрушению в боковых гранях прорези. Соответственно часть прорези перед лобовой гранью режущих элементов должна иметь возможно меньшие удельные значения.
Опыты по определению видов резания грунтов с отделением стружки, например, в блокированных (см. рис. 3.3, д), полублокированных (см. рис. 3.3, з) и свободных (см. рис. 3.3, и) условиях показывают [32], что сопротивление резанию в блокированных условиях всегда выше, чем в полублокированных, и тем более свободных. Эта разница возрастает по мере увеличения глубины стружки и уменьшения ширины среза. Например, при переходе от резания в блокированных условиях узким режущим инструментом (например, зубьями ковшей) к резанию в свободных условиях сопротивления резанию в зависимости от глубины среза могут уменьшаться в 1,5—2,5 раза, а при резании натурными ковшами в 1,2—1,8 раза. Наиболее тяжелые условия резания грунтов наблюдаются при взаимодействии режущего инструмента или всего рабочего органа с грунтом (см. рис. 3.3, ж), что имеет место, например, при работе траншейных экскаваторов, бурении грунтов и т. п.
Результаты этих исследований широко используются при разработке конструкций рабочих органов и способов ведения земляных работ. Например, в многоковшовых траншейных экскаваторах стремятся обеспечить расстановку зубьев на рабочих органах в таком порядке, чтобы послойное резание грунта производилось по схеме, представленной на рис. 3.4, а, обеспечивающей срезание выступов, полученных после предыдущей проходки. Вследствие возможного свободного развала грунта выступов и уменьшения сопротивлений смятию грунта значительно снижается энергоемкость резания грунта по сравнению со схемой работы, приведенной на рис. 3.4, б. При этом 'увеличивается объем срезаемого грунта.
Исследования угла δ срезания режущего инструмента показывают, что при δ > 25—30° сопротивления резанию растут по закону, близкому к линейному. Учитывая необходимость обеспечения требований к прочности и износостойкости, а также нужного
заднего угла θ резания, наиболее употребительными для земле ройных машин являются углы резания δ = 30—40°.
Большое влияние на сопротивление грунта резанию оказывают изнашивание режущего инструмента рабочих органов и затупление его. При разработке грунта изношенными рабочими органами (рис. 3.5) на поверхности его затупления, форма и размеры которой обычно характеризуются размерами z, у и радиусом r, образуется нарост уплотненного грунта — ядро 1. Это ядро грунта перемещается вместе с рабочим органом, увеличивая радиус затупления, смятия грунта и сопротивление движению рабочего органа. Поверхность износа по задней грани режущего клина, характеризуемая размером у, составляет к траектории резания обычно отрицательный задний угол θ1 который может достигать 7—10°. Поэтому на площадке износа задней грани при движении режущего элемента возникают значительные дополнительные сопротивления на смятие и уплотнение грунта по следу 2 его движения.
Следует отметить, что влияние затупления и образования площадки износа по задней грани может быть весьма велико и преобладать в общем сопротивлении резанию. Допускаемый на практике большой износ зубьев и режущих кромок ножей отвалов и ковшей вызывает иногда увеличение сопротивления резанию до 150—200% и ведет к большому повышению энергоемкости копания и снижению производительности машин вследствие увеличения длительности копания и ухудшения наполнения ковшей и призмы волочения у отвальных машин. Поэтому при создании машин необходимо учитывать при определении расчетных сопротивлений износ режущих элементов рабочих органов, а при эксплуатации не допускать работу с чрезмерно изношенными рабочими органами. Обычно износ рабочих органов у землеройных машин в зависимости от их размеров допускают в пределах: z= 7—12 мм, у = (3—7) г и r = 3—10 мм.
Снижения затупления зубьев и режущих кромок можно добиться в определенной мере путем обеспечения их самозатачиваемости в процессе изнашивания. Это достигают как выбором кинематики взаимодействия рабочих органов с грунтом, так и путем регулирования интенсивности изнашивания передней и задней граней режущих элементов выбором соответствующих материалов, толщины и площади твердосплавных наплавок по граням или армированием передних граней твердосплавными высокоизносостойкими пластинами [11].

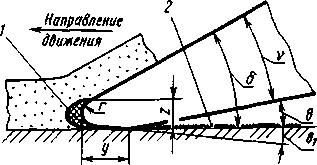

Рис. 3.5. Взаимодействие затупленного режущего инструмента с грунтом
Особенностью процессов резания грунтов являются также колебания и вариации сопротив-лений резанию, знание которых

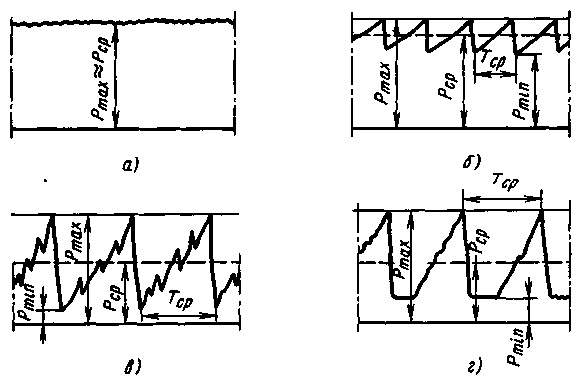

Рис. 3 6. Колебания силы резания при стружках:
α — сливной, б — ступенчатой, β — элементной, г — отрыва
необходимо для расчета динамических нагрузок и долговечности машин. Даже при неизменных параметрах срезов и угла резания имеют место колебания сил резания (рис. 3.6) в зависимости от характера образуемых стружек (см. рис. 3.3) [23]. Сопротивление резанию достигает максимума Рmах перед отделением стружки от массива и затем падает до минимума Рmin. Амплитуда этих колебаний (Рmах — Ρ min)/2 может достигать у прочных, хрупких полускальных мерзлых грунтов до 0,8—0,9 и уменьшается по мере увеличения пластичности грунтов до 0,1—0. В обычных глинистых и суглинистых грунтах естественной влажности она составляет обычно 0,2—0,4. Осредненный период колебаний сопротивления грунта резанию (Tcp на рис. 3 6) зависит от средней длины отделяемых элементов стружки Δlср при сдвиге (см. рис. 3.3) и скорости ό резания, т. е.
tcp = Δlcp/v. (3.1)
Значение Δlcp в основном зависит от глубины и угла резания, физико-механических свойств грунтов и условий резания (при-грузка от призмы волочения, сопротивления от наполнения ковша и др ) и может колебаться в достаточно широких пределах. Даже при резании однородных грунтов и неизменных параметрах среза значение Δ/ для отделяемых один за другим элементов стружек может колебаться на 20—40%. Значения Δlcp через глубину резания с можно оценить как Δlcp » (0,5—0,9) с.
Для различных землеройных машин периоды колебания сил резания могут лежать в пределах от сотых долей до секунд, что необходимо учитывать при расчете динамических нагрузок машин (см. гл 6).
Вариация сил сопротивления резанию определяется в основном непостоянством прочностных свойств разрабатываемых грунтов.
По опытным данным коэффициенты вариации сопротивления резанию, например, для глинистых грунтов лежат в пределах 0,15—0,3, что должно учитываться при вероятностных расчетах машин на долговечность.
3.5. МЕТОДЫ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЙ ГРУНТА РЕЗАНИЮ И КОПАНИЮ
Общая схема сил, действующих на рабочий орган, и сил сопротивлений со стороны грунта, приведенных к его режущей кромке, представлены на рис. 3.7. На этой схеме через Ρ и Р0 обозначены соответственно суммарные силы со стороны рабочего органа и силы сопротивления грунта копанию. Через Р1 Р2 и ρ01> Р02 обозначены соответственно их касательные и нормальные к направлению движения силы. Одним из наиболее ранних и известных у нас методов определения сопротивлений грунта копанию землеройными машинами является метод Н. Г. Домбровского, по которому основная — касательная составляющая сопротивления грунта копанию
P01 = Рp + Pт + Рпр + Рзап, (3.2)
где Рр, Рт Ρ ПP. Pзап — сопротивления грунта соответственно резанию, трению рабочего органа о грунт, передвижению призмы волочения грунта, образующейся перед рабочим органом, заполнению рабочего органа грунтом.
Этот способ, предложенный вначале для экскаваторов, был распространен затем и на землеройно-транспортные машины. Суть этого метода в части определения сопротивлений резанию Рр и трению Рт базируется на предложенных в двадцатых годах XX в. акад. В. П. Горячкиным зависимостях применительно к взаимодействию с грунтом сельскохозяйственного плуга. При этом сопротивления (кН) резанию в формуле (3.2)
Рр = Ricb, (3.3)
где Ricb — удельное сопротивление грунта резанию, кПа; с и b — толщина и ширина срезаемой стружки, м.
Примерные экспериментальные значения Ri для ковшей одноковшовых экскаваторов приведены в табл. 3.1.
Сопротивление трению рабочего органа о грунт
Рт = Νμ, (3.4)

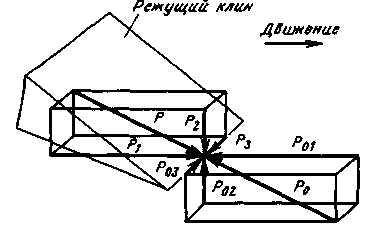

Рис. 3 7 Схема силового взаимодействия землеройного рабочего органа с грунтом
где N — нормальное давление со стороны рабочего органа на грунт; μ —
коэффициент трения при движении рабочего органа по грунту.
Сопротивления от перемещения призмы волочения Рцр и при заполнении ΡЗАП для ковшей экскаваторов Н. Г. Домбровский рекомендовал определять как
Рпр + Рзап = (VПP + qKн) ε, (3.5)
где Vпр — объем призмы волочения; q — вместимость ковша; ε — удельное сопротивление от перемещения призмы грунта и при заполнении, зависящее от вида рабочего органа; КH — коэффициент наполнения ковша, Кн = Vrp/q (Vгр — действительный объем грунта в ковше).
Обозначив Vпр/q =q ПР, формулу (3.5) можно выразить как
РПР + Рзап = q (Кн + qПР) ε. (3.5а)
Максимальные сопротивления Р01 mах копанию бывают обычно к концу копания, когда Кн и Vпр имеют максимальные значения. Если отношение Po1imax/(cb) обозначить черезR1 — удельное сопротивление грунта копанию, то получим
Po1imax = R1cb. (3-6)
Для различных видов рабочих органов и их конструктивных исполнений значения R1 для одинаковых грунтов различны. Они существенно больше значений, указанных в табл. 3.1, для ковшей лопат, например, для ковшей драглайнов и скреперов, где больше сопротивления от перемещения призмы волочения и при заполнении ковша. Для траншейных экскаваторов значения R1 существенно возрастают вследствие ухудшения условий блокированного резания за счет стенок траншей (см. рис. 3.3, ж). Для более точного определения Р01 для скреперов и отвальных машин сопротивления Рпр и Рзап учитываются обычно отдельно (см. гл. 17— 19).
По этому методу нормальную составляющую Р02 сопротивления копанию (см. рис. 3.7) определяют в долях от Р01:
Р02 = ΨP01, (3.7)
где φ — коэффициент, зависящий от однородности и прочности грунта, заднего угла θ резания, степени затупления, размера и формы износа задних граней режущих элементов.
При θ не менее 5—8° для однородных грунтов категории III—IV и режущих периметрах средней затупленности φ « (0,15...0,3). Для более прочных неоднородных полускальных и мерзлых грунтов φ ~ 0,3—0,6.
При работе многоковшовых поворотных экскаваторов и экскаваторов поперечного копания кроме составляющих Р01 и Р02 сил сопротивления имеет место также боковая составляющая Р03 сопротивления на рабочем органе.
Значения Р03 рекомендуется определять по формуле
Р03 = Ψ1 P01, (3.8)
где Ψ1 зависит от однородности и прочности грунтов, формы режущего периметра ковшей и их ориентации относительно забоя, Ψ1 = 0,1—0,3.
Боковая составляющая Р03 может возникать и при работе лопат в неоднородных или плоховзорванных грунтах особенно при работе с заторможенным механизмом поворота или специально при его включении. Предельно возможное максимальное значение Р03 будет определяться при этом крутящим моментом, обеспечиваемым двигателем или тормозом поворотного механизма.
Вследствие значительного колебания величин kit ψ, ψ1 в зависимости от формы и конструктивного исполнения режущего периметра, всего рабочего органа и его назначения расчет сопротивлений копанию по формулам (3.6)—(3.8) является приближенным. Однако вследствие простоты этого способа он находит широкое применение особенно при проектировании экскаваторов.
Большой вклад в исследования и совершенствование методов расчета сопротивления грунтов копанию внесли также советские ученые Ю. А. Ветров, А. Н. Зеленин, Д. И. Федоров, К. А. Артемьев, И. Я. Айзенштек, А. Д. Далин и др., а также зарубежные — Е. Динглинтер, И. Ратье, Г. Кюн, Ф. Кинаст и др.
Ю. А. Ветров предложил метод расчета сопротивлений Рр грунта резанию сложными режущими кромками как сумму сопротивлений Рро резанию каждым из простых острых режущих ножей и дополнительных сопротивлений Рзат от резания площадками затупления на ножах при их изнашивании [23]:
n η
Рр = Z Ррot + Z Pзатt (3.9)
t=1 t=1
При этом
РP0 =Рсb + Рбок + Рбок.ср,
где РсbЬ — сопротивление грунта срезу передней гранью (по ширине b, см. рис. 3.2, б); Рбок — сопротивление грунта от разрушения по боковым расширениям прорези AКВ и ELF (см. рис. 3.2, б); Рбок. ср —сопротивление грунта срезу боковыми ребрами ножа у дна прорези по линиям BC и ED (см. рис. 3.2, б).
Сопротивление резанию от затупления ножей определяется, в основном, исходя из их площадки затупления, толщины стружки и сопротивления грунтов смятию и трению.
Нормальная составляющая сопротивлений резанию для каждого ножа
РPN =РP0 ctg (δ + φ) - Рэат ctg (θ1 + μ),
где δ, θ1 и φ — углы резания, наклона задней грани ножа при износе (см. рис. 3.4) и трения ножа о грунт.
Из выражения (3.9) для Рр видно, что в зависимости от степени затупления изношенных ножей нормальная сила резания может иметь различные значения и направления. Суммарная нормальная составляющая для сложных режущих кромок определяется так же, как сумма PP0 Nt·
Эта методика, развитая в работах многих учеников Ю. А. Ветрова и более точно учитывающая влияние основных факторов на сопротивление грунтов резанию и копанию, во многом способствовала созданию рациональных конструкций рабочих органов и правильному определению сопротивлений копанию.
А. Н. Зеленин предложил определять касательную составляющую (Н) сопротивления резанию для режущих кромок, оснащенных зубьями, в виде
Рр= 10пс1.35(1 +2,6b)(1 +0,0075δ)z1, (3.10)
где n — число ударов плотномера ДорНИИ (см. табл. 3.1); с — толщина стружки, см; b — ширина стружки, м; δ — угол резания, °; Ζι — коэффициент, учитывающий влияние зубьев на сопротивление резанию.
Д. И. Федоров в результате больших исследований, а также обобщений работ других авторов предложил определять касательную сопротивления резанию в виде [32]
Pр = Pсж + P`сж μ + Рсдв + Pотр + Pизг + Gг ( μ COSδ + Sin δ) COS δ,
(3.11)
где Рсж — сопротивление грунта сжатию по площадке изнашивания лобовой части режущей кромки (режущих элементов); Рсж — сопротивление грунта сжатию на площадке изнашивания нижней грани режущих элементов; μ — коэффициент трения рабочего органа о грунт; δ — угол резания; Рсдв, Ротр, Ризг— сопротивления сдвигу, отрыву и изгибу стружки (пласта) грунта; Gr — вес грунта, находящегося на режущей кромке.
Основные сопротивления в формуле (3.11) определяются через параметры рабочего органа и механические характеристики грунта — сопротивления грунта одноосному сжатию, разрыву и сдвигу с учетом степени блокирования резания (см. рис. 3.3, д—и) и формы режущей кромки. Показано, что наибольшее влияние на удельное сопротивление грунта резанию Ri оказывает сопротивление грунта одноосному сжатию σ0.
На основе анализа сопротивлений грунта резанию и копанию Д. И. Федоровым были предложены ковши совкового типа с выступающей вперед полукруглой режущей кромкой, снижающие сопротивление копанию в связных грунтах до 20—35%.
Во ВНИИстройдормаше на базе проведенных исследований А. С. Ребровым для одноковшовых экскаваторов предложено касательную составляющую (кН) сопротивления грунта резанию определять как
Рр = Ri bc(0,7 + 0,015δ) + R (zn1а + μyn1α), (3.12)
где Ri — удельное сопротивление грунта резанию острыми зубьями при оптимальной их расстановке и оптимальных углах δ и 0, кПа, определяется через число n ударов плотномера ДорНИИ, Ri = 7n; b — ширина ковша, м; δ — угол резания, °; с — толщина стружки, м; R = 70η — предельная несущая способность грунта, кПа;
z и у — размеры притупления зубьев, м (см. рис. 3.4); п1 — число зубьев; а — ширина зубьев, м; μ — коэффициент трения ковша о грунт.
При средних значениях μ = 0,5 и у = 4ζ второй член формулы (3.12), учитывающий влияние затупления зубьев, будет равен 3Rz n1 a.
При определении сопротивлений грунта резанию в процессе динамического воздействия на рабочие органы (вибрации, ударе и виброударе) необходимо учитывать возрастание модуля упругости и прочностных свойств грунтов с ростом скорости приложения нагрузки. Важной характеристикой здесь становится скорость распространения упругих волн [2, 3].
При оценке сопротивлений грунта резанию и копанию под водой необходимо учитывать влияние на грунт гидростатического давления и изменение поверхностных свойств грунтов [3].
