1.3. Схемы замещения для элементов электрической сети
Моделирование основных элементов электрической сети ниже рассматривается с помощью схем замещения.
Генераторы
Наиболее простой схемой замещения генератора является следующая (рис. 1.1).
В этой схеме сопротивление Хг берется из паспортных данных генератора в зависимости от расчетных условий и цели расчета, а ЭДС Ег рассчитывается по следующим формулам:
Ег = Uг + Iг jХг или , (1.4)
или . (1.5)
Угол между ЭДС ЕГ и напряжением на его шинах Uг – δг будет:
. (1.6)
Приближенно
Ег = Uг + IгХг sin φг , (1.7)
где φг – угол между током и напряжением генератора.
П
Рис. 1.1
Однако следует помнить, что при расчете в именованных единицах по формуле (1.4) определяется величина линейной ЭДС, при использовании формулы (1.5) произведение Iг Хг следует умножить на , а в формуле (1.7) на умножить произведение Iг Хг sin φг .
При расчете установившегося режима без учета явнополюсности и АРВ следует брать Хг = Хd, тогда Ег = Еq.
При расчете установившегося режима трехфазного кз генератора с учетом АРВ принимаются Хг = Хd и определяется режим работы генератора по Хкр.
, (1.8)
где – предельная величина ЭДС генератора,
а) при Хв н < Хкр будет существовать режим предельного возбуждения
; (1.9)
б) при Хв н > Хкр будет существовать режим номинального напряжения
, (1.10)
где – предельный ток возбуждения генератора в относительных единицах по отношению к номинальному;
Хв н – сопротивление сети от выводов генератора до места КЗ.
3. Для начального момента нарушения режима следует , тогда .
4. Для начального момента нарушения режима при отсутствии демпферных обмоток на роторе генератора или при неучете их следует принимать , тогда .
При решении задач величины ЭДС проще рассчитывать приведенные к номинальному напряжению генератора, а затем при необходимости пересчитывать к заданным условиям из табл. 1.1.
По разделу имеются задачи № 1 (с решением), 2, 3, 4 (с решением), 5 и 6 (с решением).
Трансформаторы и автотрансформаторы
Двухобмоточный трансформатор.

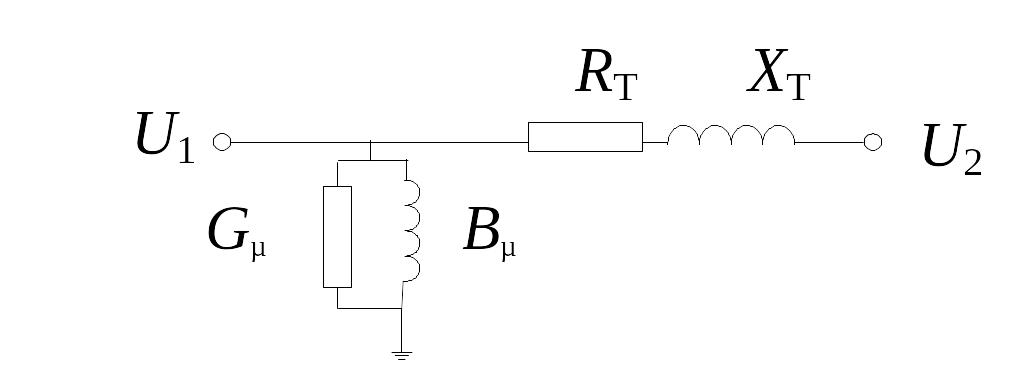

Полная Г-образная схема замещения двухобмоточного трансформатора приведена на рис. 1.2.

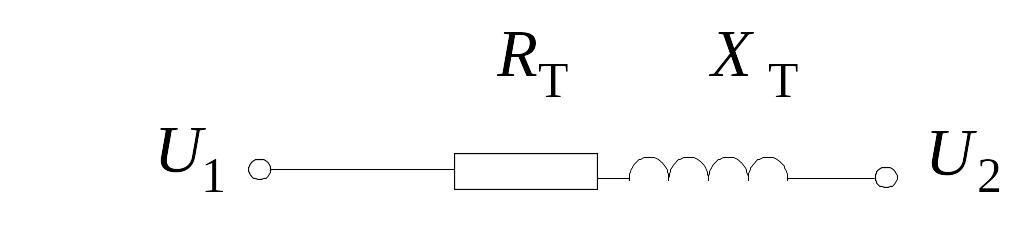

Однако, учитывая принятые выше допущения, получаем схему рис. 1.3.
Рис. 1.2 Рис. 1.3
Параметры этой схемы на напряжении, где подключен трансформатор, определяем по формулам в именованных единицах:
; (1.11)
. (1.12)
Оценить влияние активного сопротивления трансформатора (Rт) по отношению Хт/Rт можно используя формулы (1.11) и (1.12).
. (1.13)
Для трансформатора ТМН-2500/110 с Uк = 10,5% и МВт по формуле (1.13)
.
У трансформаторов более мощных это отношение еще выше.
Например, для трансформатора ТРДМС-25000/35 с Uк = 9,5 % и МВт по формуле (1.13)
.
И
Рис. 1.4
Трехобмоточные трансформаторы и автотрансформаторы
Схема замещения – 3-лучевая звезда (рис. 1.4).
У трехобмоточного трансформатора задаются три величины напряжения короткого замыкания UкВС, UкВН, UкСН, а Uк для каждой из обмоток рассчитывают по формулам
Uк В = 0,5 (Uк ВС + Uк ВН – Uк СН),
Uк С = 0,5 (Uк ВС + Uк СН – Uк ВН) = Uк ВС – Uк В, (1.14)
Uк Н = 0,5 (Uк ВН + Uк СН – Uк ВС) = Uк ВН + Uк В.
Величины сопротивлений обмоток высокой (Хв), средней (ХС) и низкой (Хн) определяют по формуле (1.11) как и для двухобмоточного трансформатора, подставляя в нее соответствующую величину Uк.
С
Рис. 1.5
Трансформаторы с расщепленной обмоткой

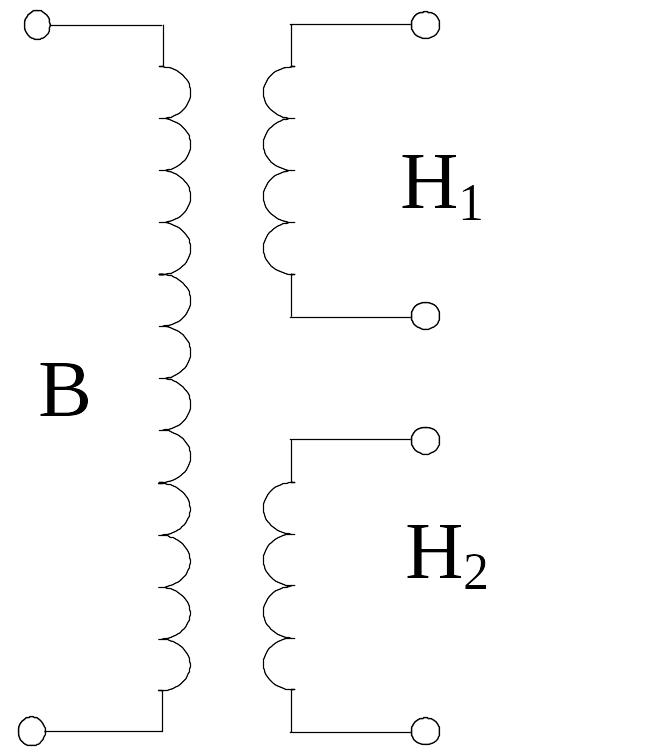

Они применяются для уменьшения токов КЗ при замыкании на низком напряжении. Схема соединения обмоток трансформатора приведена на рис. 1.5.
Номинальные напряжения обмоток низкого напряжения равны или близки между собой. Например: Uн1 = 10,5 кВ, а Uн2 = 6,3 кВ. При Uн1 = Uн2 и параллельном соединении обмоток сопротивление ХТ трансформатора определяется как для двухобмоточного, так как Sн1 = Sн2 = 0,5Sт н.
П
Рис. 1.6
Хн1 = Хн2 = 1,8Хт,
ХВ = 0,1Хт, (1.15)
где Хт – рассчитывается, как для двухобмоточного трансформатора, по формуле (1.11). К этому разделу относятся задачи № 7 (с решением), 8; 9; 10 и 11 (с решением).
