2.4. Использование программ для расчета переходных процессов

Выполнение расчета переходного процесса при коротком замыкании в статоре синхронной машины с применением программы MUSTANG.WIN.

Требуется выполнить расчет электромагнитного переходного процесса, получить осциллограммы ЭДС генератора, тока и напряжения статора по схеме рис. 2.22. Дать физические пояснения полученным результатам. Считать, что произошло трехфазное КЗ на высокой стороне трансформатора t_кз = 0,5 с при последующем отключении КЗ и линии связи с системой, а через 2,0 с срабатывает автоматическое повторное включение связи (успешное).

Для расчета переходного режима необходимы начальные условия, они являются результатами расчета нормального установившегося режима. Исходные данные и результаты расчета нормального режима приведены ниже.

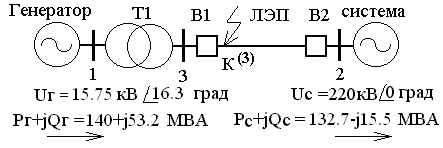

Рис. 2.22

И сходные данные нормального режима по узлам

Исходные данные нормального режима по ветвям.

Результаты расчета нормального режима по ветвям

Исходные данные и результаты расчета динамики приведены ниже. Регуляторы скорости выведены из работы.

И сходные данные по автоматике

Исходные данные по генераторам

Исходные данные по регулятору возбуждения

Исходные данные по возбудителю

Исходные данные по форсировке возбуждения

Пример контролируемых параметров

Управляющая информация

Результаты расчета переходного режима. ЭДС генератора

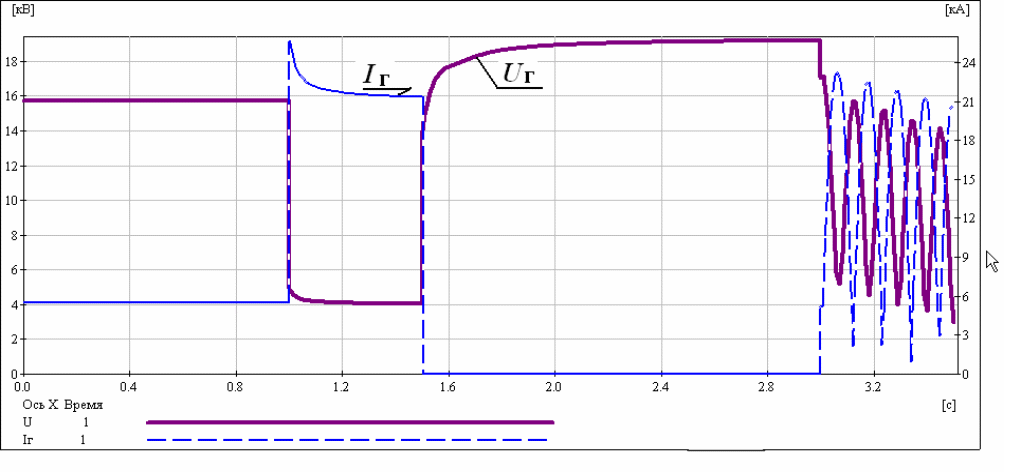

Результаты расчета переходного режима. Ток и напряжение статора

Результаты расчета переходного режима. Угол и скольжение ротора

Программа. Ткз 3000-пвк для расчета электрических величин при повреждениях и уставок релейной защиты (для dos)

Комплекс позволяет рассчитывать электрические величины в трехфазной симметричной сети любого напряжения при продольной или поперечной несимметрии для определенного момента времени (начальный сверхпереходный, переходный или установившийся режимы). С помощью комплекса можно получать токи, напряжения и соотношения между ними (сопротивления и мощности) как в виде симметричных составляющих, так и в виде полных фазных или междуфазных величин. Две программы эквивалентирования («Эквивалентирование с выдачей на печать» и «Создание новой сети на базе эквивалента») позволяют сворачивать сеть к любому числу узлов, а также строить новую сеть на основе полученного эквивалента.

Предельные возможности комплекса: объем сети до 3000 узлов и 7500 ветвей, общее число индуктивно связанных ветвей 2500, количество ветвей в одной группе индуктивно связанных ветвей 20. Комплекс состоит из 10 программ и расположен: К:\\АЭЭС:\\metod:\\ 5 курс:\\ ТКЗ 3000.NEW:\\DAN¹. Для расчета повреждений рекомендуются следующие программы.

СЕТЬ Подготовка и обслуживание сетевой информации.

ТКЗ Вариантный расчет ТКЗ.

ТКЗ-МП Расчет ТКЗ по месту повреждения.

СП-ТКЗ Расчет электрических величин при сложных повреждениях.

Подробная инструкция по работе с программой – клавиша F1. Прежде чем приступить к расчетам по любой из программ, необходимо создать базу данных по программе СЕТЬ, подпрограмма «Ввод и коррекция исходных данных». Ввод прямой и обратной последовательностей совмещен в одной таблице. Параметры обратной последовательности (ее топология предполагается совпадающей с топологией прямой) следует вводить лишь для тех элементов, у которых Z1 не равно Z2. Имейте в виду, что учет отличий обратной последовательности увеличивает время счета! Для прямой и обратной последовательностей предусмотрены следующие типы (признаки) ветвей: 0 – простая ветвь, 1 – ветвь с нулевым сопротивлением, 3 – трансформаторная ветвь, 4 – генераторная ветвь, 5 – П-образная схема замещения ветви с емкостной проводимостью. В нулевой последовательности могут быть указаны типы (признаки) 0, 1, 3 и 5. При создании новой схемы, которой обязательно необходимо задать НОВОЕ ИМЯ, при вводе исходной информации для ПП (ОП) нужно руководствоваться следующей таблицей:

Тип	Пар.	У1	У2	R1(2)	X1(2)	E/K/B (с)	F,L	N эл.
0	?	+	+	+	+	–	?	?
1	?	+	+	–	–	–	–	?
3	?	+	+	+	+	коэффициент транс.	–	?
4	?	+	+	+	+	ЭДС	+	?
5	?	+	+	+	+	емк. проводимость	?	?

При задании схемы нулевой последовательности:

Тип	Пар.	У1	У2	R1(2)	X1(2)	K/B (с)
0	?	+	+	+	+	–
1	?	+	+	–	–	–
3	?	+	+	+	+	коэффициент трансфор.
5	?	+	+	+	+	емкостная проводимость

Обозначения в таблицах: <+> – обязательно задавать; <–> – нельзя задавать; <?> – можно задавать или не задавать; R1(2), X1(2) – сопротивление ветви ПП (ОП) полные или удельные, Ом; Е – одному и тому же элементу, номер должен быть одинаков. генератора (нагрузки), кВ; F – фаза ЭДС генератора; K – коэффициент трансформации равен U (У1)/U (У2); B (с) – емкостная проводимость – мкСм (полная емкостная проводимость ветви без знака); Пар. – номер параллельности ветви может быть указан от 1 до 98. Для ветвей всех типов обязательно задаются начальный <У1> и конечный <У2> узлы; L – длина линий (км), для которых заданы удельные параметры в таблице ПП; N эл. – любой ветви может быть присвоен номер элемента (генератор, линия, трансформатор), у всех ветвей, принадлежащих одному и тому же элементу, номер должен быть одинаков.

После того как создана база данных, возвращаемся к программе СЕТЬ, и проверяем правильность составления схемы – подпрограмма «Контроль сети» (клавиша F4). Там же рассчитывается и проверяется нормальный режим (напряжения в узлах). При необходимости регулируете напряжения в узлах.

Далее в меню программ выбираем расчетную программу. С особенностями каждой программы можно ознакомиться в информационном файле (клавиша F1). При вызове программы открывается окно, в котором необходимо указать ИМЯ вашей сети. При нажатии клавиши «Tab» выходит меню шаблонов для создания файла параметров расчета (вид и место КЗ, узлы и ветви, где необходимо выдать результаты, контролируемые величины и т.д.). Не забудьте сохранить этот шаблон под своим именем, чтобы не испортить архивный шаблон! Внесите в шаблон свою информацию и запустите программу на расчет – «РАСЧЕТ» (смотри верхнюю строку экрана)². При наличии ошибок получите указание, где необходимо внести исправления. Этот файл можно создать самим с помощью « МЕНЮ» (верхняя строка экрана). При правильном вводе информации выдаются результаты в виде структурированной таблицы (поставьте обязательно бегунок после исходной информации после того как войдете в «РАСЧЕТ», чтобы получить свои расчеты). При любом затруднении обращайтесь к ПОМОЩИ – F1!
