Режимы работы электротехнических устройств.
Режим холостого хода
То есть цепь нагрузки разомкнута, а значит сопротивление нагрузки стремится к бесконечности Rн=∞.
Тогда Iн=0,
ΔU=0 а значит U1=U2,
P2=0,
%

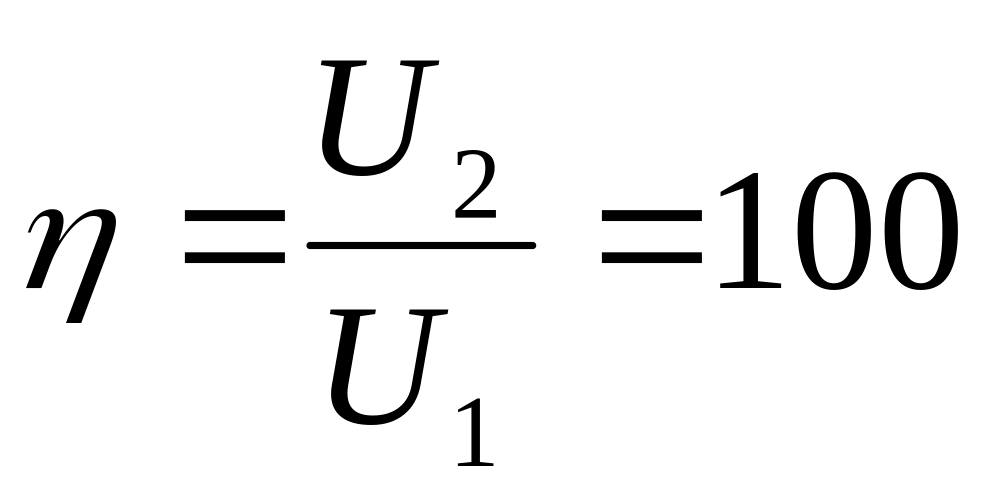

Достоинства: 100% КПД
Недостатки: нерабочий режим
Режим короткого замыкания
То есть сопротивление нагрузки равно нулю Rн=0
Тогда
,
,
U2=0, P2=0,

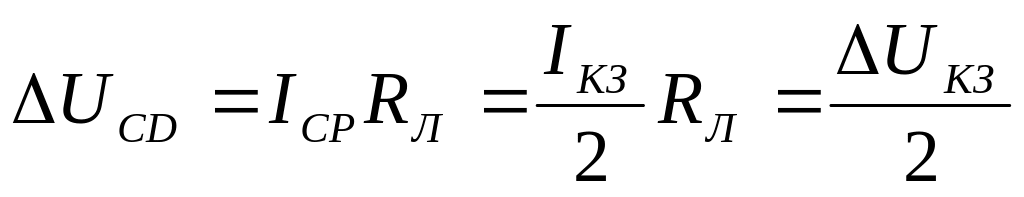

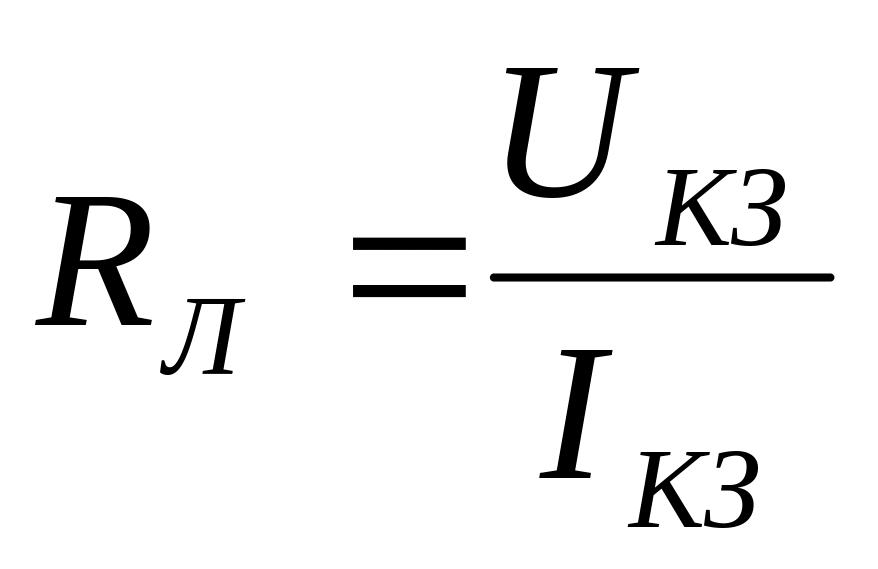

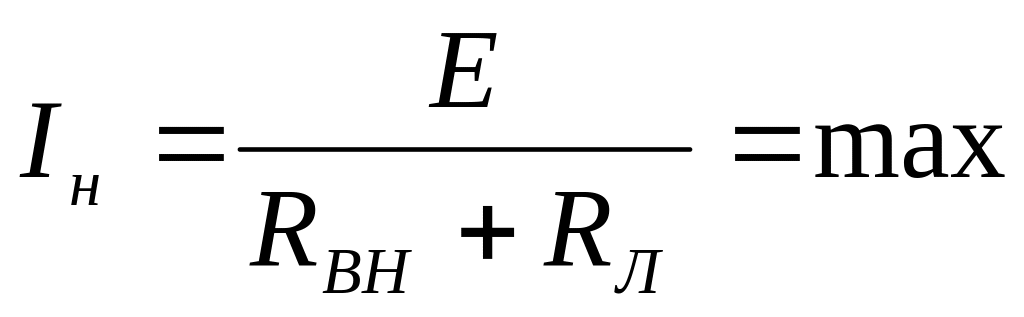

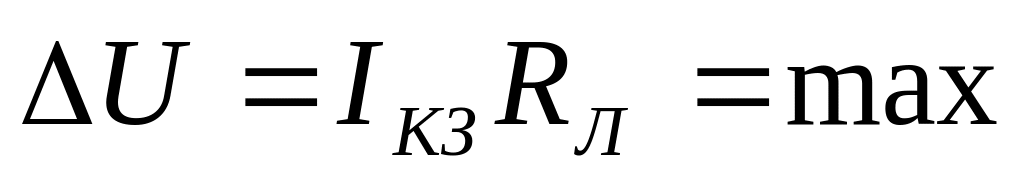

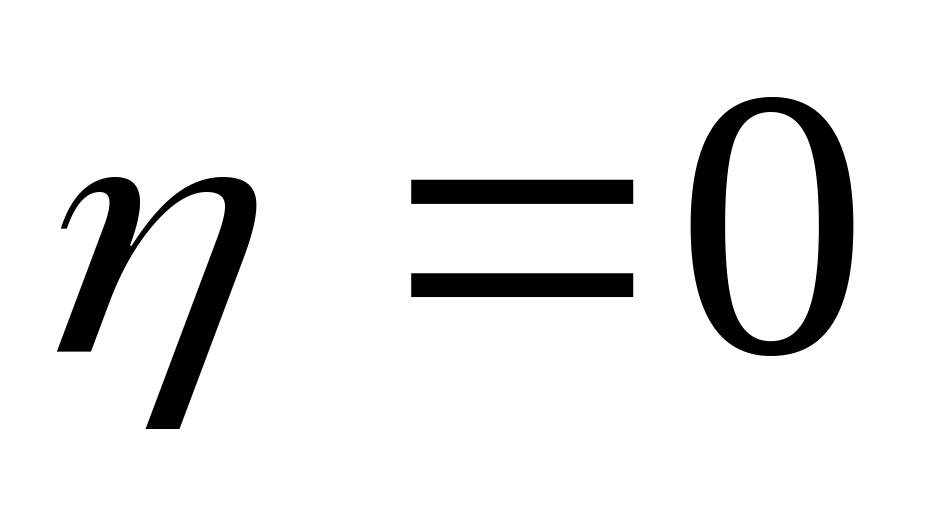

Недостатки: Максимальный ток, КПД 0%, нерабочий режим
Достоинства: опыт
кз позволяет определять параметры
электротехнических устройств
Согласованный режим
То есть эквивалентное сопротивление последующего звена согласовано или равно эквивалентному сопротивлению предыдущего звена: RЭ(i+1|)=RЭi (уравнение согдасованных параметров) RН=RЛ + RВН
Тогда
Источники напряжения имеют внутреннее сопротивление, которое стремится к нулю.

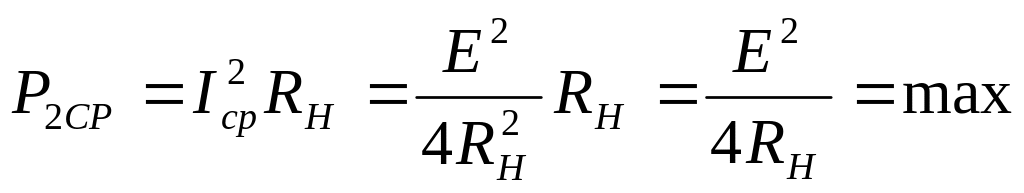

Достоинства: На нагрузке выделяется max мощности
Недостатки: 50% КПД – низкое
Применяется: рабочий режим для цепи, передающей информацию, в хх важен не КПД, а точность, обусловленная максимальным значение мощность и мощность нагрузки.
4)номинальный режим
То есть устройство имеет максимальное значение КПД (80%-90%) RН>>RВН+RЛ
Номинальный режим – режим, полученный из опыта частоты испытания устройств и получение его параметров.
Область применения: для передачи мощности (двигателя, генератора)
Основные законы электрических цепей.

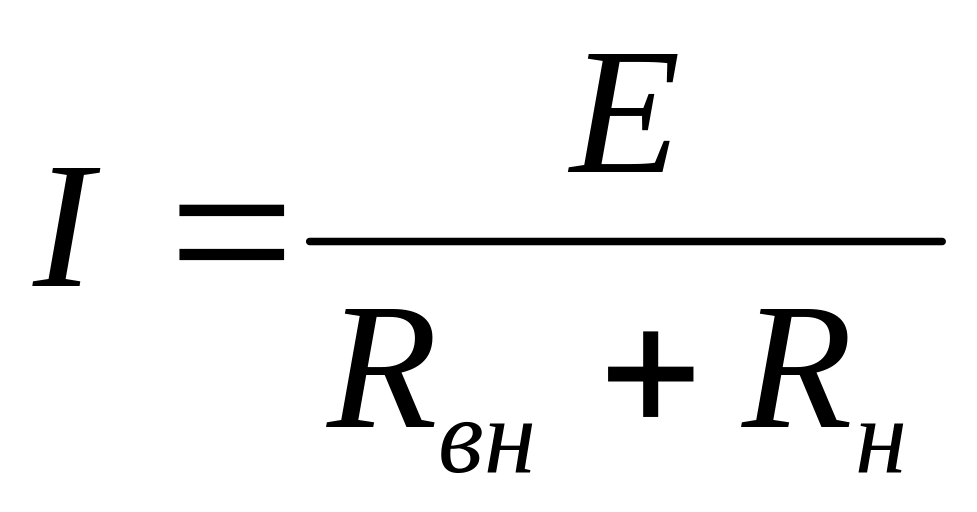

закон Ома. Полный ток источника питания равен ЭДС источника, поделённая на сумму внутреннего сопротивления источника и эквивалентного сопротивления внешней цепи.
Первый закон Кирхгофа: Алгебраическая сумма токов ветвей, спаянных в узле равна нулю. Входящие токи с плюсом, выходящие с минусом.
I1-I2+I3-I4+I5-I6=0

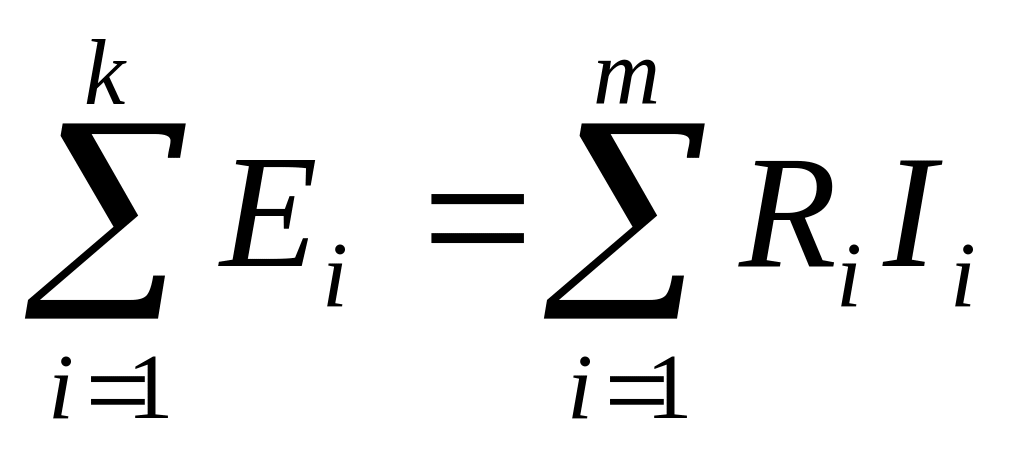

3. Второй закон Кирхгофа: Алгебраическая сумма напряжений на контуре равна нулю. Алгебраическая сумма ЭДС источника замкнутого контура равна алгебраической сумме падений напряжений на сопротивлениях этого контура.
Правила знаков: ЭДС и токи, совпадающие с выбором направлением обхода контура записывают с плюсом.
Эквивалентное преобразование сопротивления.
Эквивалентным называют такое преобразование части схемы, при котором токораспределение в схеме, не подвергнутое преобразованию, остаётся неизменным.
Последовательное соединение сопротивлений.
E I
I
Это соединение, при котором ток через любое сопротивление в любой момент времени одинаков.
E = IR1+ IR2+ ...+ IRn
Мощность, потребляемая цепью не измениться, если все сопротивления заменить их эквивалентными, равными сумме I(R1+R2+...+Rn)=IRэ
Параллельное соединение сопротивлений.
I
I I I
E R1` R2 Rn
По первому закону Кирхгофа: I= I1+I2+I3+...+In
Выразим токи данной цепи через параметры схемы:
E/Rэ= E/R1+ E/R2+...+E/Rn
Параллельное соединение сопротивлений называют такое соединение, при котором напряжение на всех сопротивлениях одинаково.
Следствие из первого з-на Кирхгофа 1/R= 1/R1+1/R2+...+1/Rn
Эквивалентная проводимость схемы с параллельными сопротивлениями равна сумме проводимости отдельных параллельных ветвей.
Gэ= G1+G2+...+Gn где G=1/R
Если параллельно

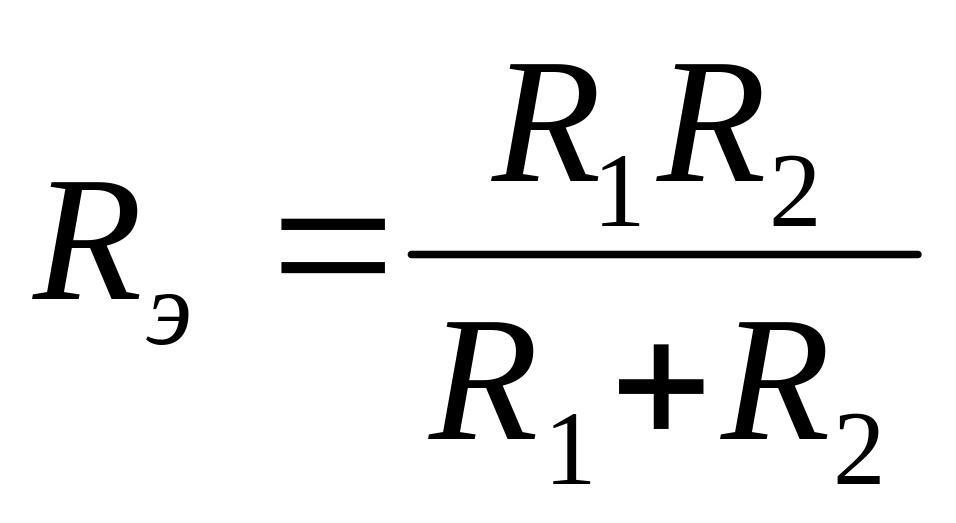

соединены 2 сопротивления, то
Если параллельно соединены одинаковые по номиналу, то Rэ=R/2

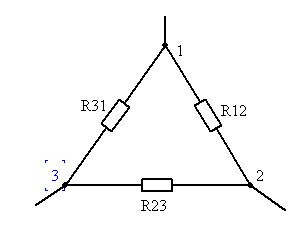

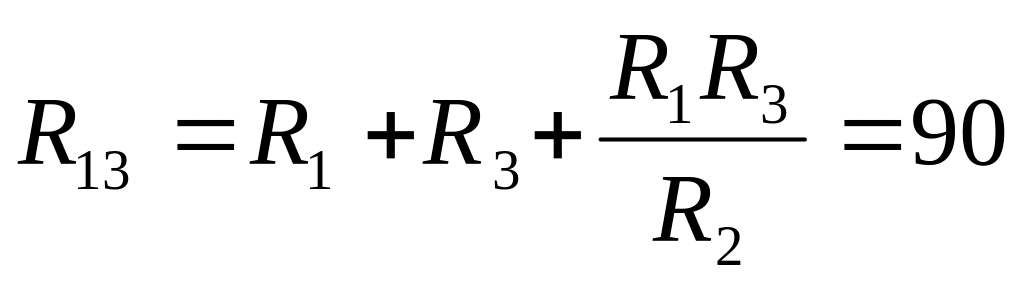

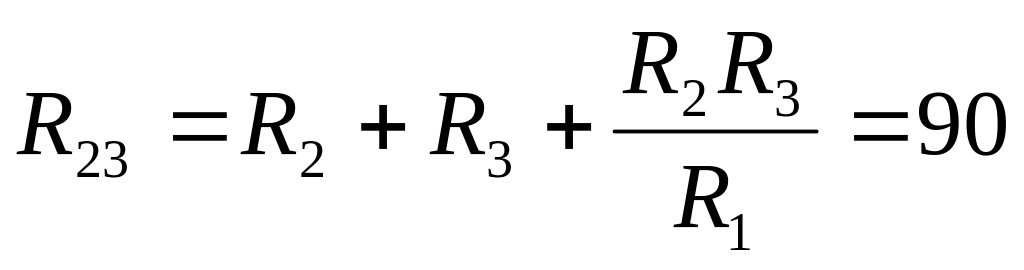

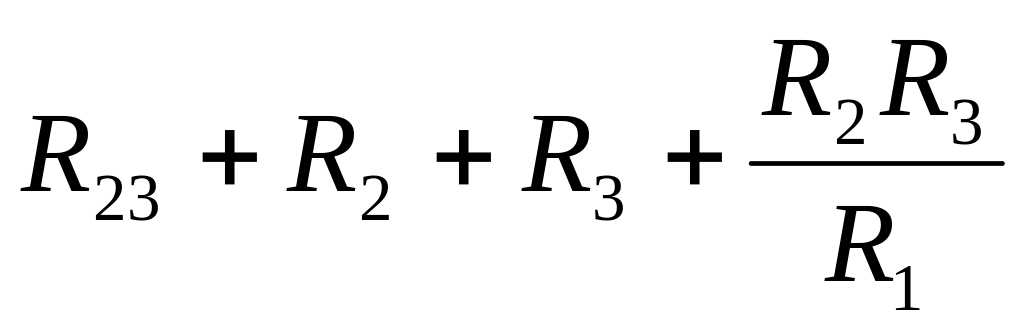

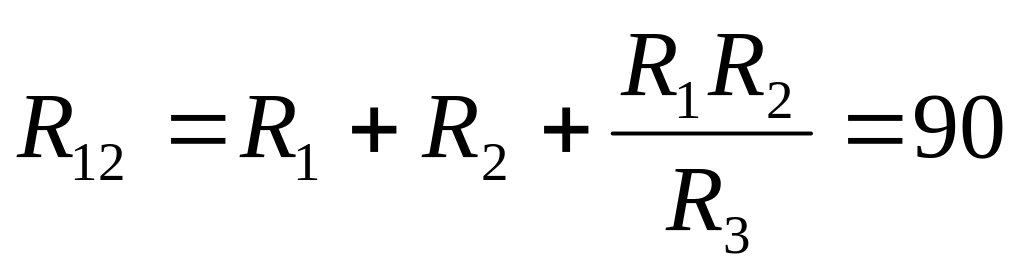

Преобразование сопротивлений, соединённых треугольником в соединение звездой.
Правило эквивалентных преобразований:
I1тр=I1зв
I2тр=I2зв
I3тр=I3зв
Возьмём и поместим звезду в треугольник, тогда:

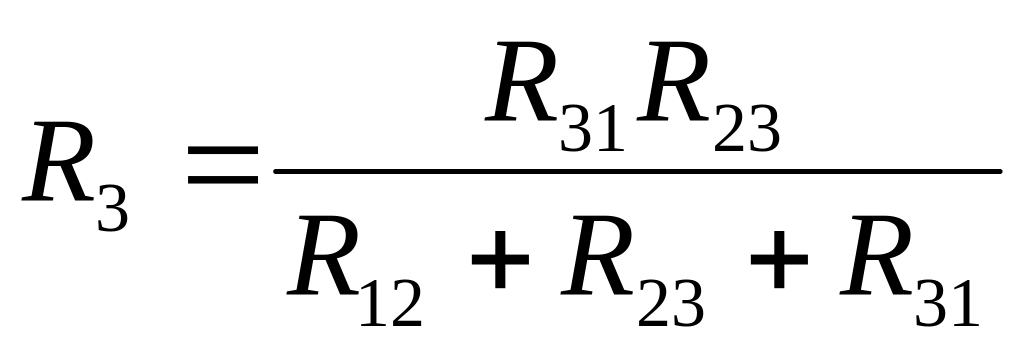

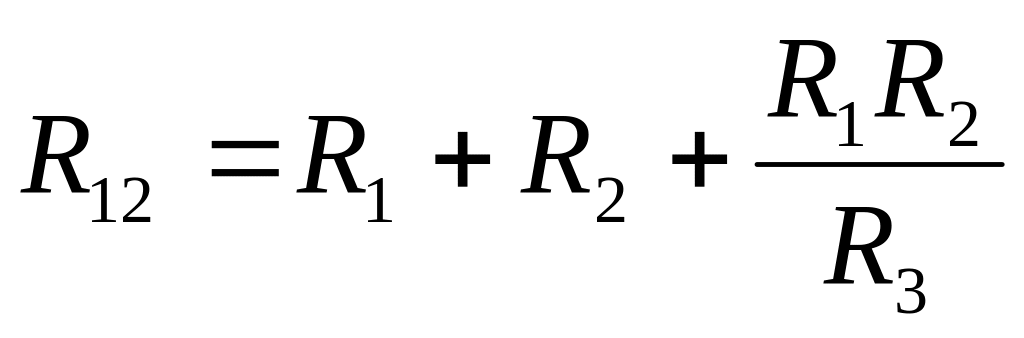

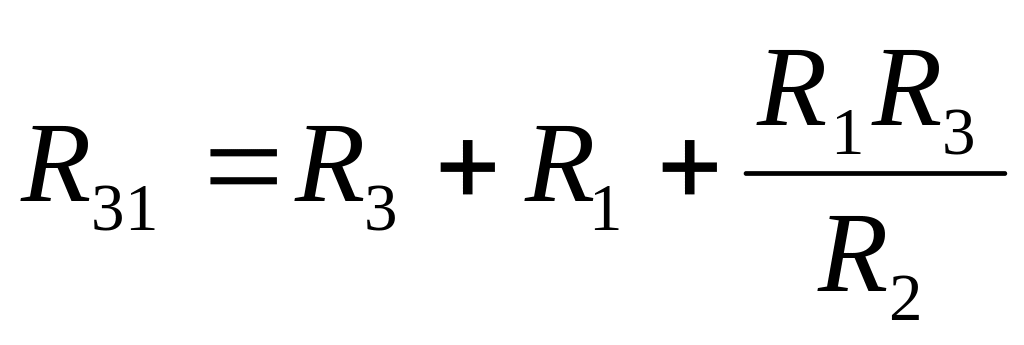

Обратное преобразование из звезды в треугольник:

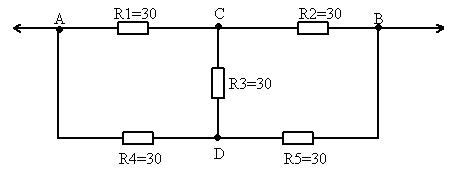

Например:
Ом
Ом
Ом

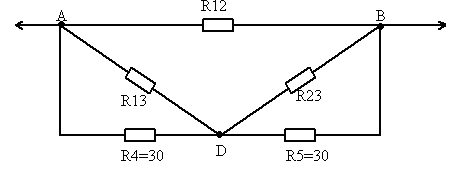

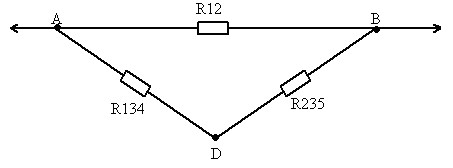

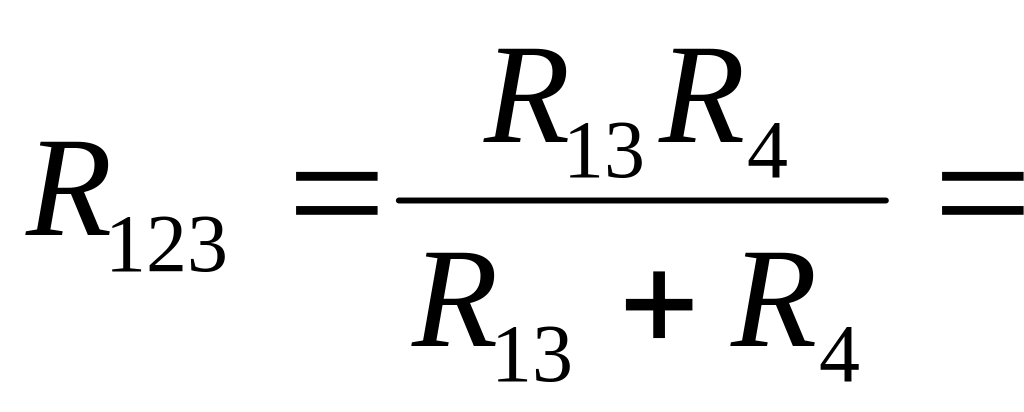

В результате получили схему:
Ом
Ом
Ом
2,25
Ом
2,25
Ом

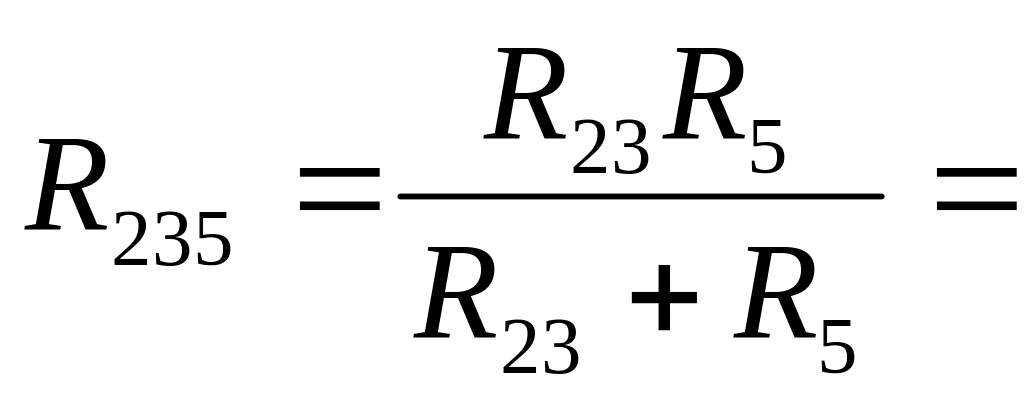

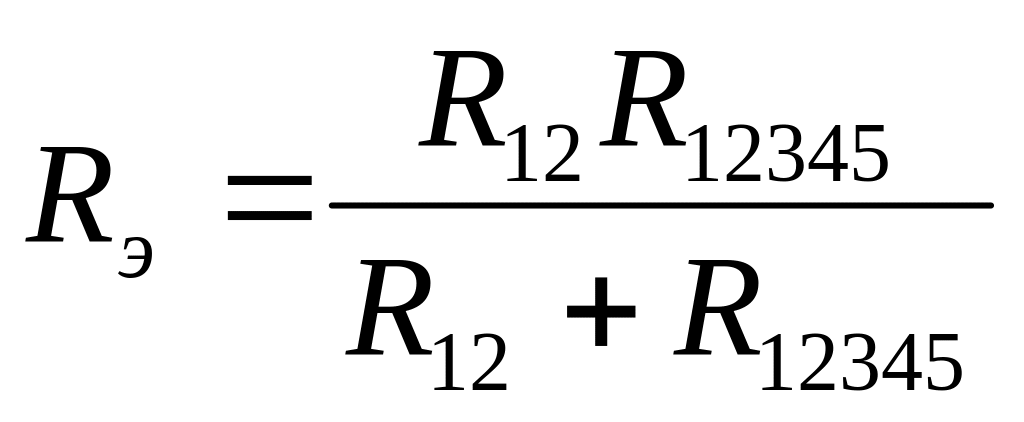

R12345=R134+R235=4,5 Ом
