- •Кафедра общей и технической физики
- •Лабораторная работа 1
- •Основные теоретические сведения
- •Рис. 8. Структура исследуемого образца
- •Санкт-Петербургский государственный горный институт
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 2
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 3
- •2.2. Металлы
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 4
- •Гальваномагнитные явления в твердых телах
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 6
- •Исследование солнечных генераторов электроэнергии
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 7
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 8
- •Кафедра общей и технической физики
- •Лаборатория физики твердого тела и квантовой физики
- •Лабораторная работа 9
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •ОЦЕНКА ТОЧНОСТИ ПРЯМЫХ И КОСВЕННЫХ ИЗМЕРЕНИЙ
- •Таблица 1
- •Таблица 2
- •Контрольные вопросы
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Таблица 1
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Общие сведения
- •Порядок выполнения работы
- •Последовательность проведения измерений следующая:
- •Теоретическое значение момента инерции маятника
- •Контрольные вопросы
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •МОМЕНТ ИНЕРЦИИ РАЗЛИЧНЫХ ТЕЛ. ТЕОРЕМА ШТЕЙНЕРА
- •Цель работы – измерить моменты инерции различных тел. Проверить теорему Штейнера.
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Общие сведения
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Общие сведения
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •ВЫЧИСЛЕНИЕ ПОГРЕШНОСТИ ПРИ ПРЯМЫХ ИЗМЕРЕНИЯХ
- •Кафедра общей и технической физики
- •Лабораторная работа 1
- •Основные теоретические сведения
- •Рис. 8. Структура исследуемого образца
- •3. ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ПРЕЛОМЛЕНИЯ ВОЗДУХА ИНТЕРФЕРОМЕТРОМ ЖАМЕНА
- •Теоретические аспекты.
- •Описание установки.
- •Порядок выполнения работы.
- •Описание установки.
- •Порядок выполнения работы.
- •5. ИЗМЕРЕНИЕ РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ ОБЪЕКТИВОВ
- •Описание установки.
- •Порядок выполнения работы.
- •Таблица 2
- •6. ИССЛЕДОВАНИЕ ПОЛЯРИЗОВАННОГО СВЕТА
- •Описание установки.
- •Задание 1. Исследование поляризации лазерного излучения.
- •Задание 2. Изучение закона Малюса.
- •Таблица 1
- •Задание 3. Изучение эллиптической поляризации.
- •Таблица 2
- •Задание 4. Исследование круговой поляризации.
- •7. ОПРЕДЕЛЕНИЕ КОНЦЕНТРАЦИИ САХАРНОГО РАСТВОРА САХАРИМЕТРОМ
- •Общие сведения
- •Описание установки
- •Порядок выполнения работы
- •Описание установки.
- •Снятие отсчета по лимбу
- •Порядок выполнения.
- •часть I. Определение преломляющего угла призмы
- •Таблица 1
- •Таблица 2
- •Часть III. Построение кривой дисперсии.
- •Таблица 3
- •Экспериментальная установка и порядок ее настройки
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения эксперимента
- •Обработка результатов измерений
- •Содержание отчёта
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения работы
- •Содержание отчета
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения работы
- •Обработка результатов
- •Обработка результатов
- •Содержание отчета:
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Электрическая схема установки
- •Порядок выполнения работы
- •Обработка результатов измерений
- •Содержание отчёта
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Схема установки
- •Порядок выполнения работы
- •Обработка результатов
- •Содержание отчета
- •Контрольные вопросы
- •2. ИССЛЕДОВАНИЕ ЗАВИСИМОСТИ КОЭФФИЦИЕНТА ПОГЛОЩЕНИЯ ЖИДКОСТИ ОТ ДЛИНЫ ВОЛНЫ.
- •Порядок выполнения работы.
- •ТЕОРЕТИЧЕСКИЕ АСПЕКТЫ
- •ОПИСАНИЕ УСТАНОВКИ
- •Порядок выполнения работы.
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Описание установки
- •Пояснение к схеме:
- •Краткая теория
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •ИЗУЧЕНИЕ ИЗОПРОЦЕССОВ В ГАЗАХ
- •Экспериментальная установка
- •Порядок выполнения работы
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •МЕХАНИКА
- •Описание экспериментальной установки
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения работы
- •2. Исследование основных параметров колебательного контура и обработка результатов
- •Содержание отчёта
- •Контрольные вопросы
- •Приложение
- •Методические указания к лабораторной работе № 5
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения работы
- •Исследование основных параметров резистивно-индуктивной цепи
- •Обработка результатов
- •Содержание отчёта
- •Контрольные вопросы
- •Методические указания к лабораторной работе № 6
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения работы
- •Содержание отчёта
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Измерительная установка и электрическая схема
- •Порядок выполнения эксперимента.
- •Обработка результатов измерений
- •Содержание отчёта
- •Контрольные вопросы:
- •Экспериментальная установка
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Схема установки
- •Порядок выполнения работы.
- •Обработка результатов.
- •Содержание отчета
- •Контрольные вопросы
- •Приложение
- •Методические указания к лабораторной работе № 9
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения работы
- •Обработка результатов измерений
- •Содержание отчета
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Измерительная установка и электрическая схема
- •Методика измерений
- •Порядок выполнения работы
- •Обработка результатов измерений
- •Содержание отчёта
- •Контрольные вопросы
- •Работа № 12 Исследование эффекта Джоуля-Томпсона при адиабатическом истечении газа
- •Работа № 17 Определение теплопроводности газов методом нагретой нити
- •Кафедра Общей и технической физики
- •Термодинамика, теплопередача, тепло и массообмен
- •ФИЗИКА
- •Работа №1 Газовые законы. Тарировка газового термометра
- •Работа №2 Цикл тепловой машины
- •Работа № 6 Определение теплоемкости твердого тела
- •Работа № 8 Определение показателя адиабаты при адиабатическом расширении газа
- •Экспериментальная установка
- •Работа № 10 Определение коэффициента термического расширения (линейного) твердого тела
- •Работа № 11 Определение коэффициента термического расширения (объемного) жидкости
- •Работа № 12 Исследование эффекта Джоуля-Томпсона при адиабатическом истечении газа
- •ЗАДАНИЕ
- •Работа № 13 Исследование диффузии газов
- •Работа № 17 Определение теплопроводности газов методом нагретой нити
- •Работа № 18 Определение теплопроводности твердого тела (пластина)
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •Санкт- Петербургский государственный горный институт им. Г.В. Плеханова
- •(технический университет)
- •ФИЗИКА НА КОМПЬЮТЕРЕ
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Схема установки
- •Порядок выполнения работы
- •Обработка результатов
- •Содержание отчёта
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Порядок выполнения эксперимента
- •Обработка результатов измерений
- •Содержание отчёта
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •Теоретические основы лабораторной работы
- •Описание установки
- •Порядок выполнения
- •Обработка результатов
- •Содержание отчета
- •Контрольные вопросы
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •Экспериментальная установка
- •САНКТ-ПЕТЕРБУРГ
- •Экспериментальная установка
- •10.2. Состав
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
- •САНКТ-ПЕТЕРБУРГ
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
Цель работы: исследование зависимости сдвига частоты звука от скорости приемника относительно источника (акустический эффект Доплера).
Темы для изучения
Распространение звуковых волн, эффект Доплера.
Описание установки
4
3 |
5 |
8 |
2 |
6
7 |
1 |

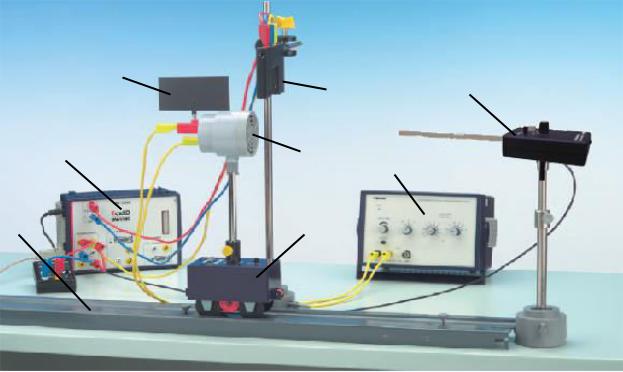

Пояснение к схеме:
1.кар;
2.источник звукового сигнала (излучатель);
3.световой барьер с оптической осью;
4.пластинка;
5.приёмник звукового сигнала (микрофон);
6.генератор звукового сигнала;
7.трек;
8.устройство согласования с компьютером в состав которого входит аналого-
цифровой преобразователь.
Краткая теория
Пусть в упругой среде на некотором расстоянии от источника волн располагается воспринимающее колебания среды устройство (приемник). Опыты показывают, что
измеренная приемником частота совпадает с частотой о колебаний источника волн только в том случае, когда источник и приемник неподвижны относительно среды. Во всех остальных случаях эти частоты не равны. Например, известно, что при приближении к неподвижному наблюдателю звуковой сигнал поезда кажется более высоким, а при удалении от наблюдателя – более низким, чем тон сигнала того же поезда стоящего на станции. Это явление впервые было обосновано теоретически в 1842 году австрийским физиком Доплером и названо эффектом Доплера.
2
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
Обозначим: – скорость распространения волны в среде;ист – скорость источника;пр – скорость приемника.
Будем считать ист и пр положительными, когда источник и приемник сближаются и отрицательными, когда удаляются.
Пусть, например, наш приемник регистрирует число гребней волны проходящих мимо него. Рассмотрим частные случаи.
1. Источник и приёмник покоятся относительно среды, т.е. ист = пр = 0.
Длина волны:
Т
о
Распространяясь в среде, волна достигнет приемника и вызовет колебания его звукочувствительного элемента с частотой:
|
|
|
|
о |
|
|
Т |
||||
|
|
|
Следовательно, частота V звука, которую зарегистрирует приемник, равна частоте о,
скоторой звуковая волна излучается источником.
2.Приемник приближается к источнику, а источник покоится, т.е. пр>0, ист=0.
Скорость распространения волны относительно приемника равна + пр. Так как длина
волны при этом не меняется, то
|
пр |
|
пр |
|
пр о |
|
|
|
|
|
|
|
|
Т |
|
|
пр |
|
|||
т. е. частота колебаний, |
воспринимаемых |
приемником, в |
раз больше |
|||||||
|
|
|||||||||
|
|
|
|
|
|
|
|
частоты колебаний источника.
3. Источник приближается к приемнику, а приемник покоится, т. е. ист > 0, пр = 0.
Волна, излученная источником, пройдет расстояние:
Т

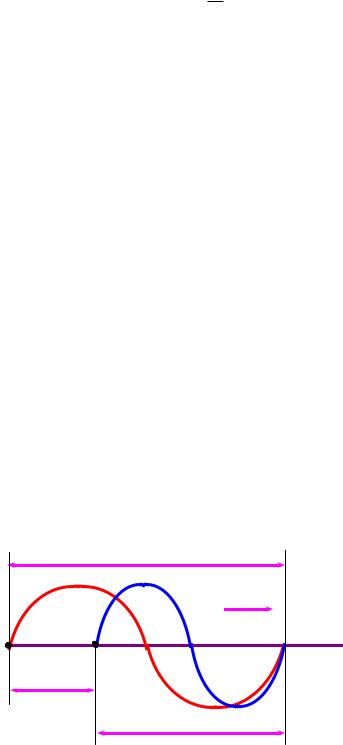

За это же время источник пройдет в направлении волны расстояние ист T (рис.), |
||||||||||
т.е. длина волны в направлении |
движения сократится и |
станет равной |
||||||||
' истТ ( ист ) T , тогда: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
о |
|
|
|
|
' |
( ист ) T |
ист |
|
|
||||||
|
|
|
|
|
||||||
т. е. частота колебаний, воспринимаемых приемником, увеличится в |
|
раз. |
||||||||
ист |
||||||||||
В случаях 2 и 3, если ист <0 и пр |
<0, знак будет обратным. |
|
||||||||
|
|
|||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
ист T
’
3
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
4. Источник и приемник движутся относительно друг друга.
Используя результаты, полученные для случаев 2 и 3, можно записать выражение для частоты колебаний, воспринимаемых источником:
|
пр о |
(10.1) |
|
ист |
|||
|
|
причем верхний знак берется, если при движении источника или приёмника про-
исходит их сближение, нижний знак — в случае их взаимного удаления.
Эффект Допплера широко используется в различных областях науки и техники. Он наблюдается для волн различной природы – звуковых, электромагнитных, световых. Изменение частоты сигнала позволяет определять так называемую лучевую скорость объекта, т.е. скорость вдоль прямой, соединяющей приемник и объект. Так, например, по изменению частоты сигнала радиолокатора при отражении от какой-либо цели можно найти
лучевую скорость этой цели и направление движения ( > O -то приближается, < O -
удаляется). Это явление лежит также в основе принципа работы радара, используемого милицией для контроля скорости движения автомобилей.
На основании доплеровского смещения линий поглощения в спектрах звезд и туманностей определяют их лучевую скорость по отношению к Земле. Для большинства
галактик < O, т.е. наблюдается «красное смещение», галактики удаляются
(«расширяются»).
Вращение источника света вызывает доплеровское уширение спектральных линий, т.к. разные точки такого источника обладают различными лучевыми скоростями. Следовательно, с помощью эффекта Доплера можно определять период вращение небесных тел вокруг своей оси.
Хаотическое тепловое движение атомов светящегося газа также вызывает доплеровское уширение линий в его спектре, которое возрастает с увеличением теплового движения, т.е. с повышением температуры. По величине уширения спектральных линий определяют тепловые скорости атомов и ионов, и температуру газа.
Порядок выполнения работы
Запустите C рабочего стола программу «MEASURE»
I.Определение скорости движения кара:
1.нажмите на иконку «новое задание» (можно через меню «файл-новое задание»);

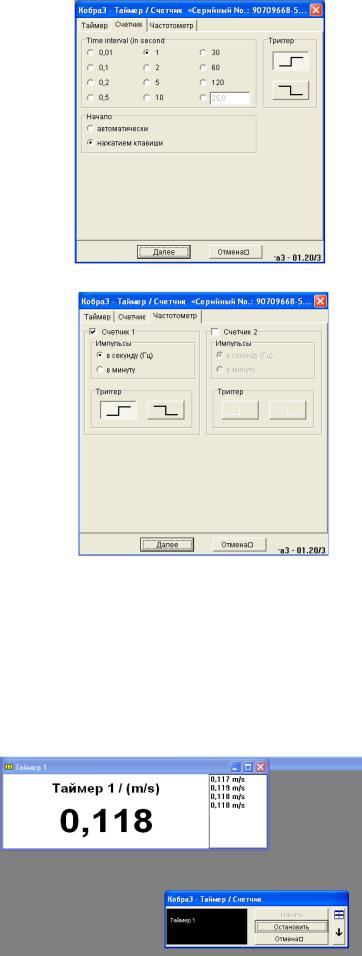

2.установите исходные параметры измерения, как показано на рисунках:
вкладка «Таймер»:
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
вкладка «Счётчик»:
вкладка «Частотомер»:
3.перевести на вкладку «Таймер» и дальнейшие измерения скорости кара вести в этом положении;
4.установите световой барьер так, чтобы измерение скорости кара происходило
при его равномерном движении ( середина трека), пластинка длиной 10 см
должна пересекать оптическую ось светового барьера;
5.установить кар на трек в крайнее левое положение (или крайнее правое);
6.переключатель скорости движения кара установите на MIN;
7.нажимаем на выбранной закладке «Таймер» - «Далее»;
8.включаем кар и фиксируем значение скорости прохождения пластинки, отображённое на компьютере, как показано на рисунке;
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
9.измените направление движения кара и повторите измерения скорости в двух направлениях ещё 2 раза;
10.результаты скорости движения кара заносим в таблицу №1:
Таблица 1.
|
№ опыта |
1 |
2 |
3 |
|
|
|
ср., м/с |
||
Скорость |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|||
При движении |
|
|
|
|
|
|
N |
|||
вправо, м/с |
|
|
|
|
|
|
I |
|||
|
|
|
|
|
|
|
|
I 1 |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
N |
||||
|
|
|
|
|
|
|
|
|
|
|
При движении |
|
|
|
|
|
|
N |
|||
влево, м/с |
|
|
|
|
|
|
I |
|||
|
|
|
|
|
|
|
|
I 1 |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
N |
||||
|
|
|
|
|
|
|
|
|
11.на компьютере нажимаем «Остановить» и программа выводит график изменения скорости.
II.Определение частоты колебаний приёмника:

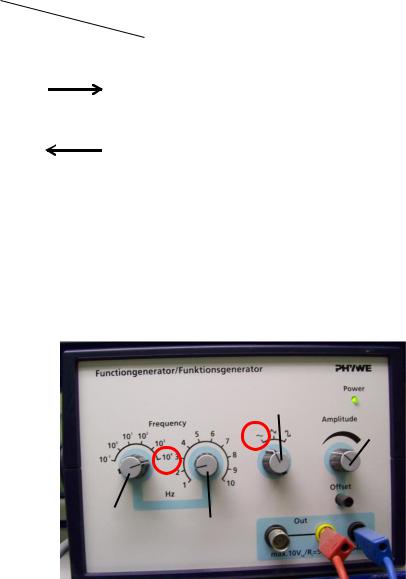

1.включите генератор звукового сигнала (для получения стабильного сигнала генератор должен «прогреться» в течение не менее 10 минут) и проверьте правильность установленных параметров звукового генератора:
3
4
1
2
1.множитель частоты – в положении 104;
2.частота сигнала;
3.переключатель формы импульса – в положении « »;
4.регулировка амплитуды выходного сигнала – в положении близко к MIN.
6
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |

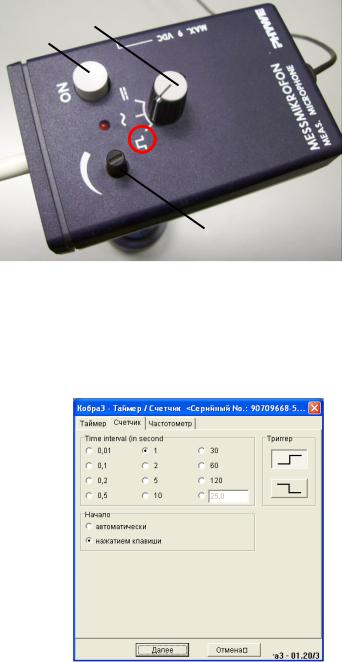

2.включите микрофон, нажав на нём кнопку 3 «ON» ОДИН РАЗ (при этом
красная лампочка должна периодически мигать):
1
3
2
1 – переключатель формы сигнала (прямоугольный импульс);
2 – регулировка амплитуды входного сигнала – в положении близко к MIN; 3 – кнопка включения-выключения микрофона.
3.нажмите на иконку «новое задание» и установите параметры для измерения частоты на вкладке «Счётчик» в соответствии с рисунком 3.
4.на звуковом генераторе с помощью ручки 1 и 2 пункта II.1 установите частоту
колебаний в интервале от 16000 Гц до 20000 Гц;
5.поместите кар вблизи микрофона;
6.нажмите «Далее» и зафиксируйте 5 – 6 значений частоты покоя источника
звукового сигнала O (ВАЖНО: при измерении необходимо исключить посторонний шум!!!);
7
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
7.назначьте новое задание, на вкладке «Счётчик» исходные параметры должны быть аналогичны пункту II.3. Нажмите «Далее»;
8.поместите кар в начало трека и включите его, чтобы он двигался к микрофону;

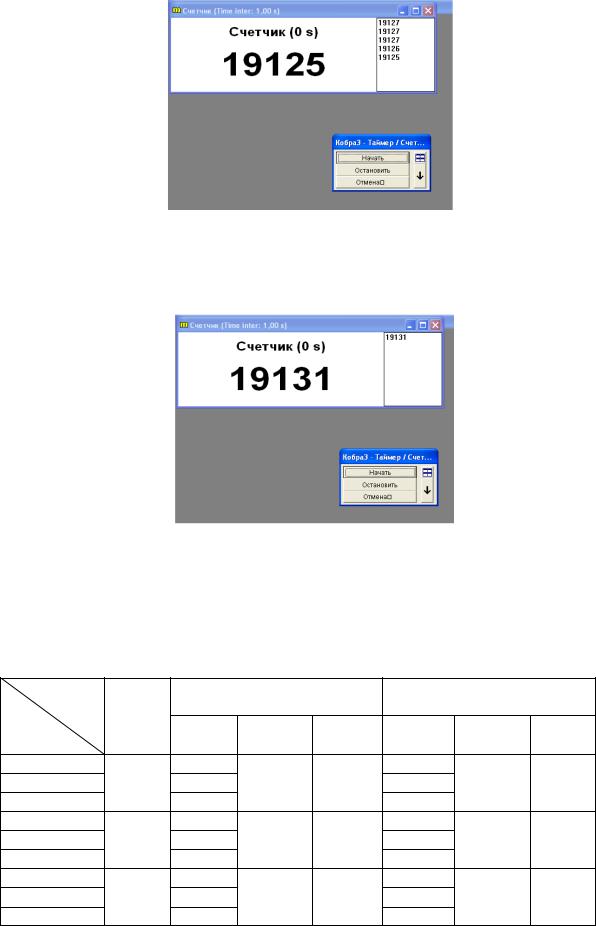

9.когда скорость кара станет примерно постоянной, измерьте частоту звуковой волны, нажав мышкой «Начать»;
10.остановите кар, поставив переключатель направления движения в среднее положение;
11.изменив направления движения кара, повторите пункт II.6 при его движении от
микрофона;
12.проведите ещё 3 – 4 измерения частоты колебаний.
13.результаты экспериментальных значений частоты заносим в таблицу №2;
|
|
|
|
|
|
|
Таблица 2. |
|
Величина |
|
Движение кара к |
Движение кара от |
|||||
№ опыта |
ср., м/с |
|
приёмнику. |
|
|
приёмника. |
|
|
эксп ., |
эксп ср., |
расч., |
эксп ., |
эксп ср., |
расч., |
|||
|
||||||||
|
|
Гц |
Гц |
Гц |
Гц |
Гц |
Гц |
|
1 |
|
|
|
|
|
|
|
|
2 |
ср.1 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
5 |
ср.2 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
8 |
ср.3 |
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
Лабораторный экземпляр |
Лабораторная работа № 19 |
01.09.2011 |
14.Повторите пункты с I.1 по II.12 ещё с двумя значениями скорости кара,
поставив переключатель в среднее и максимальное положение.
15.После завершения, не забудьте выключить генератор звукового сигнала и компьютер.
Обработка результатов измерений проводится следующим образом:
1)рассчитать среднее значение частоты звукового сигнала полученного экспериментально;
2)вычислить расчётную частоту звукового сигнала воспринимаемую приёмником по
формуле:
расч |
о |
ист |
соответственно при сближении и удалении источника с приемником, принимая скорость распространения звуковой волны в воздухе 330 м/с;
3)найти ошибку измерений ;
4)построить график зависимости = F( ) с указанием на графике частоты покоя о;
5)результат измерений представить в виде: .
Контрольные вопросы
1.Что такое звук?
2.В чём заключается сущность эффекта Доплера?
3.Приведите примеры применения эффекта Доплера.
4.От каких параметров зависит частота звука воспринимаемая приёмником?
9
