Порядок выполнения эксперимента
1.Измерение зарядной кривой конденсатора
1.1.Проверить монтаж схемы в соответствии с рис. 4.
Рис. 4. Электрическая схема лабораторной установки
1.2. Включить источник питания и мультиметр в режиме
вольтметра на предел измерений 20 V. Установить регулятор максимально допустимой силы тока (А) выходного сигнала в среднее положение (приблизительно 1 А), а регулятор напряжения (V) повернуть до упора по часовой стрелке. В этом положении напряжение на источнике U0 = 12,1 В.

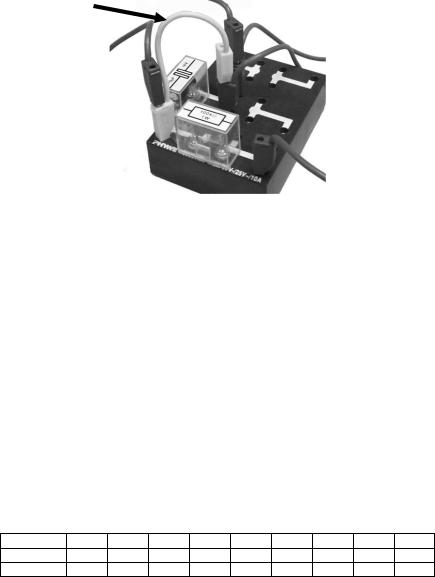

1.3. Переключатель поставить в положение «Разряд». Убедиться, что конденсатор полностью разряжен, для чего на на 10–15 с закоротить его коротким проводником, рис. 5, т.е. в
коммутационном блоке соединить коротким проводником (перемычкой) оба контакта конденсатора. Восстановить электрическую схему в соответствии с рис. 4, отсоединив от
конденсатора один из концов закорачивающего проводника.
12
vk.com/club152685050 | vk.com/id446425943
перемычка
Рис. 5. Закорачивание конденсатора проводником
1.4. Приготовить секундомер к измерениям (обнулить его
показания). Одновременно с переводом переключателя в положение «Заряд» включить секундомер. Записать в таблицу 1 значения изменяющегося напряжения Uc на конденсаторе в соответствующие моменты времени t. Измерения производить через неравные
промежутки времени: в начале заряда напряжение растет быстро, поэтому измерения надо делать по возможности часто. По мере приближения Uc к значению U0 измерения делать реже. Измерения
желательно производить через такие промежутки времени, в течение которых напряжение изменяется приблизительно на 0,1 U0.
При длительном бездействии мультиметр автоматически выключается, поэтому в случае, если его дисплей погас, необходимо заново включить мультиметр.
Таблица 1. Зависимость напряжения на конденсаторе от времени его заряда
U0 =........, С = ......., R = .......
t, с
Uc, В
Uc теор, В
13
vk.com/club152685050 | vk.com/id446425943
2.Измерение разрядной кривой конденсатора
2.1.Дождаться момента, когда напряжение на конденсаторе, практически перестанет изменяться. Это значит, что конденсатор заряжен.
2.2.Приготовить секундомер к измерениям (обнулить его
показания). Одновременно с переводом переключателя в положение «Разряд» включить секундомер. Записать в таблицу 2 значения изменяющегося напряжения Uc на конденсаторе в соответствующие моменты времени t. Измерения производить через неравные
промежутки времени: в начале разряда напряжение падает относительно быстро, поэтому измерения надо делать относительно часто. По мере приближения Uc к нулевому значению измерения
делать реже. Измерения желательно производить через такие промежутки времени, в течение которых напряжение изменяется приблизительно на 0,1 Uнач.
Таблица 2. Зависимость напряжения на конденсаторе от времени его разряда
Uнач =........, С = ......., R = .......
t, с
Uc, В
Uc теор, В
2.3. По указанию преподавателя повторить измерения зарядной и
разрядной кривых при других значениях емкости конденсатора и сопротивления резистора, занося данные в таблицы, аналогичные таблицам 1 и 2. Записать рядом с таблицами значения емкостей и сопротивлений, использованных в экспериментах.
3. Измерение сопротивления вольтметра по разрядной кривой
конденсатора
3.1. Перевести переключатель в положение «Заряд» и дождаться
момента, когда конденсатор зарядится до некоторого напряжения Uнач, близкого к U0. Для ускорения зарядки вместо используемого в
схеме высокоомного резистора включить резистор меньшего
14
vk.com/club152685050 | vk.com/id446425943
номинала, например 1 кОм. При достижении показаний вольтметра близких к U0 вернуть в схему замененный высокоомный резистор.
3.2. Приготовить секундомер к измерениям (обнулить его
показания). Одновременно с включением секундомера вынуть один из проводов, подключенных к источнику питания, из клеммы источника питания. Переключатель в положение «Разряд» не включать! Цепь окажется разомкнутой и конденсатор начнет медленно разряжаться только через большое входное сопротивление вольтметра. Записать в таблицу 3 значения изменяющегося напряжения Uc на конденсаторе в соответствующие моменты времени t. Измерения производить через неравные промежутки
времени: в начале разряда напряжение падает относительно быстро, поэтому измерения надо делать относительно часто. При уменьшении Uc измерения делать реже. Измерения желательно
производить как можно точнее и через такие промежутки времени, в течение которых напряжение изменяется не менее, чем на 0,1 В. Полное время измерений приблизительно 15–20 минут.
Таблица 3. |
Зависимость напряжения на конденсаторе от времени |
|||||||||
его разряда через искомое входное сопротивление вольтметра Rв |
||||||||||
|
|
Uнач* =........, |
С = ....... |
|
|
|
||||
№ измерения |
1 |
2 |
3 |
4 |
5 |
6 |
… |
… |
… |
|
t, с |
|
|
|
|
|
|
|
|
|
|
Uc, В |
|
|
|
|
|
|
|
|
|
|
Пара номеров |
|
|
|
|
|
|
|
|
|
|
измерений, |
1 и 5 3 и 7 2 и 8 … |
… |
… |
… |
… |
… |
||||
выбранная для |
||||||||||
|
|
|
|
|
|
|
|
|
||
рассчета |
|
|
|
|
|
|
|
|
|
Rв, МОм
* Значение Uнач указано для справки и в расчетах не используется
4. Наблюдение релаксации инжектированного и миграционного
зарядов
4.1.Повторить п. 3.1.
4.2.Приготовить секундомер к измерениям (обнулить его
показания).
15
vk.com/club152685050 | vk.com/id446425943
4.3.Вынуть один из проводов, подключенных к источнику, из клеммы источника питания. Цепь окажется разомкнутой и конденсатор начнет медленно разряжаться только через большое входное сопротивление вольтметра.
4.4.Закоротить проводом конденсатор приблизительно на 5–10 с
(рис. 5), после чего отсоединить от него один из концов
закорачивающего проводника. Указанного времени достаточно для того, чтобы поляризационный заряд конденсатора практически полностью релаксировал и конденсатор быстро разрядился.
4.5. Сразу после разрядки конденсатора путем его закорачивания
установить на мультиметре наиболее чувствительный предел для измерения напряжения 200 mV. Перевести переключатель в положение «Разряд» и одновременно включить секундомер.
4.6. Записать в таблицу 4 значения изменяющегося напряжения Uc на конденсаторе в соответствующие моменты времени t, прошедшие после разрядки конденсатора путем его закорачивания.
Если в процессе роста напряжения его значение превысит 200 мВ, перейти на более грубый предел измерений на мультиметре. Измерения производить через такие промежутки времени, в течение которых напряжение изменяется приблизительно на 10 – 20 % в
сравнении со своим предыдущим значением. Измерения проводить в течение такого времени пока напряжение на конденсаторе, пройдя максимум, ни уменьшиться до пренебрежимо малых значений.
Таблица 4. Зависимость напряжения на конденсаторе от времени после его разряда закорачиванием
U0 =....... , С = ......., R = .......
t, с
Uc, мВ
I, нА
16
