vk.com/club152685050 | vk.com/id446425943
K: |
3 |
2 |
1 0 1 |
2 |
3 |
Рис.2. Вид дифракционного
спектра излучения ртути
В работе требуется определить длину волны для всех видимых спектральных линий излучения ртути.
ОПИСАНИЕ УСТАНОВКИ.
Источником оптического излучения с линейчатым спектром служит ртутная лампа 1
(рис.3). Коллиматор 2 (собирающая линза, установленная на расстоянии, равном фокусному, от входной щели S) формирует параллельный пучок света, который падает на дифракционную решетку 3.
Дифракционная решетка установлена на столике гониометра 4, так что её штрихи расположены вертикально, а плоскость перпендикулярна оси коллиматора. Продифрагировавшее не решетке излучение попадает в зрительную трубу 5, имеющую визир в фокальной плоскости объектива. Наблюдая в окуляр 6 спектральную линию, совмещают её с визиром, поворачивая для этого подвижную часть столика вместе с укрепленной на ней зрительной трубой. Измерение углов дифракции производится по лимбу 7 гониометра.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ.
1.Включить лампу и убедиться, что входная щель ярко освещена. При этом в окуляр должна наблюдаться симметричная картина спектральных линий, и в середине - изображение щели нулевого порядка светло-голубого цвета (рис. 2).
2.Сфокусировать окуляр так, чтобы изображения спектральных линий и визира были чёткими. Для повышения точности измерений
установить ширину входной щели такой, чтобы линии Рис.3 были узкими, но при этом достаточно интенсивными.
3. Повернув подвижную часть столика со зрительной трубой, совместить визир с заданной спектральной линией в первом порядке справа и определить значение угла по круговой шкале гониометра с помощью нониуса. Затем проделать то же самое, настроив зрительную трубу на ту же линию в первом порядке слева. Записать результаты измерений в таблицу 1.
Таблица 1
линия |
Порядок спектра |
Измерение |
Отсчет угла |
|
2 |
|
|
SIN |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
Зелёная |
|
|
k |
|
k |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
k = 1 |
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
Среднее |
|
|
|
|
|
|
|
|
|
2
vk.com/club152685050 | vk.com/id446425943

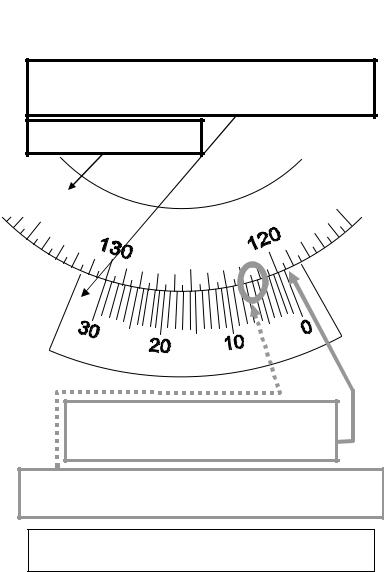

СНЯТИЕ ОТСЧЕТА ПО ЛИМБУ
Верньер – подвижная дугообразная линейка, жестко связанная со зрительной трубой.
Круговая шкала - лимб
Показание лимба, приходящееся против нулевого деления верньера, дает число целых и половин градусов
Число минут соответствует отсчету по верньеру напротив штриха, совпадающего со штрихом лимба
Для случая, изображенного на рисунке отсчет равен
119O30' + 6' = 119O36'
Рис.4
4. Провести аналогичные измерения для спектров второго и третьего порядков. Аналогичные таблицы составить для зеленой, желтой и красной спектральных линий
излучения ртути.
5.Определить удвоенный угол дифракции как разность двух измерений: 2 = K - -K. Найти среднее значение угла 2 для каждого порядка дифракции.
6.Определив среднее значение угла дифракции , для каждой спектральной линии в
отдельности рассчитать sin и по формуле (2). Постоянная дифракционной решётки d
указана на установке.
7.Вычислить погрешность измерения (как косвенного измерения).
8.Привести окончательное значение длин волн излучения ртути в нанометрах или ангстремах (1Å = 10-10 м) с указанием их цвета
3
