где 0 – магнитная постоянная; – магнитная проницаемость
среды.

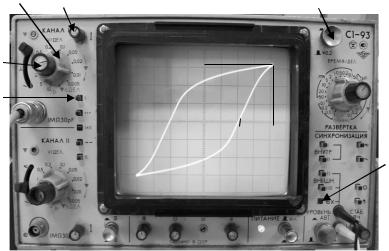

Можно показать, что площадь, охватываемая гистерезисной кривой, пропорциональна энергии перемагничивания ферромагнетика.
Электрическая схема установки
|
|
ферромагнетик |
Вход У |
|
|
|
R2 |
||
~220 В |
генератор |
L1 |
L2 |
С |
|
||||
|
|
R1 |
|
|
Вход Х |
Земля
Рис. 4 Электрическая схема для получения петли гистерезиса
Электрическая схема (рис. 4) включает в себя: источник переменного напряжения (генератор) и сопротивление R1 в цепи намагничивающей катушки L1; вторичную измерительную катушку L2; (катушки L1 и L2 намотаны на общий ферромагнитный сердечник); сопротивление R2 и конденсатор С в цепи катушки L2.
Для получения петли гистерезиса на экране осциллографа необходимо подать на горизонтально отклоняющие пластины электронно-лучевой трубки (вход Х осциллографа) напряжение Uх,
пропорциональное напряженности Н намагничивающего поля, а на вертикально отклоняющие пластины – напряжение Uy,
пропорциональное индукции В в исследуемом образце. Тогда за один период изменения синусоидального тока в катушке L1
электронный луч на экране опишет полную гистерезисную петлю и
7
vk.com/club152685050 | vk.com/id446425943
в каждый последующий период повторит ее. (Устройство осциллографа описано в работе 13)
При изменении силы переменного тока через L1 будет
изменяться и гистерезисная петля, причём вершины всех петель будут лежать на основной кривой намагничивания (рис. 5). Напряжение Uх снимается с сопротивления R1, соединённого последовательно с намагничивающей катушкой L1. Ток в
намагничивающей |
цепи |
I1 |
|
U x |
, |
а |
|
|
напряжённость |
|||
R1 |
||||||||||||
|
|
|
|
намагничивающего |
поля |
|||||||
B |
|
|
|
|
||||||||
|
|
|
|
|
N1 I1 |
|
|
|
|
|||
|
|
|
|
|
H |
, где N1 |
и 1 |
|||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
1 |
|
|||||
|
|
|
|
|
соответственно |
число |
||||||
|
|
|
|
|
витков |
и длина катушки |
||||||
|
|
Н |
L1. |
|
|
|
|
|
|
|||
|
|
|
|
|
Таким образом, |
|
||||||
|
|
|
|
|
|
H |
|
N1U x |
, |
(1) |
||
Рис.5 Петли гистерезиса |
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
1R1 |
|
следовательно, напряженность намагничивающего поля пропорциональна падению напряжения на сопротивлении R1.
Напряжение Uу, снимаемое с конденсатора С в цепи катушки L2 (Вход Y), пропорционально индукции В в образце. Известно, что
падение напряжения на конденсаторе:
U y |
U c |
|
q |
|
1 |
|
I 2 dt , |
(2) |
|
C |
C |
|
|||||||
|
|
|
|
|
|
||||
|
|
|
|
|
|
0 |
|
|
где q – заряд конденсатора; С – ёмкость конденсатора; I2 – ток через
конденсатор.
8
vk.com/club152685050 | vk.com/id446425943
Мгновенное значение тока I2 в цепи L2 определяется ЭДС индукции i , возникающей в L2, её индуктивностью и омическим
сопротивлением, а также сопротивлением R2 и ёмкостью
конденсатора С. Омическое сопротивление катушки ничтожно мало по сравнению с R2. Реактивные сопротивления катушки L2 и конденсатора С также значительно меньше R2 вследствие малой индуктивности и большой ёмкости конденсатора. Поэтому ток I2 определяется практически величиной сопротивления R2:
I 2 |
|
i |
. |
(3) |
|
||||
|
|
R2 |
|
По закону электромагнитной индукции:
i |
|
d |
N 2 |
dФ |
N |
2 S |
dB |
, |
(4) |
dt |
|
|
|||||||
|
|
|
dt |
|
dt |
|
где N2Ф – потокосцепление; N2 – число витков катушки L2; S –
сечение образца; Ф – магнитный поток, пронизывающий образец; В
– индукция в нём.
Из выражений (2)–(4) следует пропорциональность Uу и В:
U y |
|
N2 S |
B dB |
N2 SB |
. |
(5) |
R C |
|
|||||
|
|
|
R C |
|
||
|
2 |
0 |
2 |
|
|
Так как напряжение на конденсаторе С в цепи катушки L2 определяется интегралом тока I2, то такая цепь в электротехнике
называется интегрирующей цепью.
Напряжения Uх и Uу, соответствующие вершине петли
гистерезиса, определяются следующим образом. Необходимо замерить на экране осциллографа координаты вершины петли
гистерезиса xмакс и yмакс , тогда Ux = h· x макс и Uy = b· yмакс , h и b цена
деления по осям ОХ и ОУ соответственно. Напряженность магнитного поля равна:
9
vk.com/club152685050 | vk.com/id446425943
H м акс |
N1h |
|
|
|
x . |
(6) |
|
|
|||
|
l1 R1 |
|
Аналогично из формулы (5) определяется индукция Вмакс:
Вм акс |
R2Cb |
|
|
|
y . |
(7). |
|
|
|||
|
N 2 S |
|
При увеличении частоты по закону электромагнитной индукции в проводящем ферромагнетике возрастают вихревые токи, которые, согласно правилу Ленца, создают своё магнитное поле, противодействующее изменению внешнего поля. Поэтому индукция в образце уменьшается, что в соответствии с формулой
В (Н) 0 Н |
эквивалентно |
уменьшению |
магнитной |
проницаемости . Кроме того, уменьшение магнитной проницаемости с ростом частоты объясняется инерционностью доменов – на высокой частоте они не успевают следовать за изменением внешнего поля. Однако, эта причина реально проявляется лишь на очень высоких частотах, и актуальна обычно для высокоомных ферритов, в которых индукционные токи, в отличие материалов типа железа, пренебрежимо малы.
Порядок выполнения работы
1.Ознакомиться с электрической схемой.
2.Включить осциллограф, отрегулировать яркость и фокусировку светового пятна регуляторами, расположенными под
экраном осциллографа. Ручками смещения по осям ОХ (на рис. 6 ручка 3) и ОУ (на рис. 6 ручка 1) выставить пятно в центр экрана.
Переключатель 5 установить в положение 1 В/дел (это значение соответствует коэффициенту b в соответствующих формулах
расчета), а ручку 6 плавной регулировки, находящейся на переключателе 5, повернуть по часовой стрелки до упора.
3. Включить генератор в сеть. Регулятором частоты на
генераторе (расположенном в центре лимба с круговой шкалой,
10
vk.com/club152685050 | vk.com/id446425943
5 |
1 |
|
|
|
3 |
6 |
|
Ymax |
|
||
2 |
|
|
|
Y' |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
0 |
|
X' Xmax |
4
Рис.6 Петля гистерезиса на экране осциллографа
обозначенной “HZ”) и множителем частоты (расположенном слева от лимба регулятора частоты) установить частоту 30 Гц. Регулятором амплитуды выходного сигнала на генераторе (расположен справа от лимба регулятора частоты) подать сигнал в электрическую схему и получить на экране осциллографа петлю гистерезиса (рис. 6). Добиться получения максимально возможной,
но не выходящей за пределы экрана, гистерезисной кривой (при этом координата вершины петли xmax = 5 делений). Кнопки 2 и 4
должны быть нажаты. Убедиться, что петля гистерезиса расположена симметрично относительно начала координат, при необходимости с помощью ручек 1 и 3 провести дополнительную центровку.
4. Произвести отсчёт координат точек xmax и |
ymax |
гистерезисной петли и записать их в подготовленную форму (табл. 1): Для этой кривой снять также координаты точек,
соответствующих Hк (у’ = 0, x’) , и Bост (x’ = 0, y’). Измерения
производить, уменьшая напряжение на выходе генератора, поворачивая против часовой стрелки ручку регулятора выхода так,
11
vk.com/club152685050 | vk.com/id446425943
чтобы координата x менялась через половину большого деления
( 5 мм). В процессе измерения по указанию преподавателя можно изменять масштаб по оси y (коэффициент b): при малых Н (x = 0 – 1 деление) можно использовать например, b = 0,2 В/дел (регулировка
осуществляется переключателем 5). Рекомендуемый масштаб для коэффициента b = 1 В/дел.
Таблица 1. Измерение параметров гистерезисной петли.
xмакс , |
Hмакс, |
yмакс, |
b, |
Вмакс, |
х |
, |
Hк, |
у |
Вост, |
µ |
µ |
дел |
A/м |
дел |
В/дел |
Тл |
|
А/м |
, |
Тл |
|||
дел |
дел |
|
|
||||||||
5 |
|
0 |
|
|
|
|
|
|
|
|
|
4,5 |
|
|
|
|
|
|
|
|
|
|
|
… |
|
|
|
|
|
|
|
|
|
|
|
0
*Записать погрешности всех прямых измерений.
5. Исследовать зависимость магнитной проницаемости от частоты. Для этого при xмакс = 3 деления зафиксировать значение yмакс на разных частотах в соответствии таблицей 2.
Таблица 2. Измерение параметров гистерезисной петли.
f , |
xмакс, |
Hмакс, |
b, |
yмакс, |
Вмакс, |
µ |
µ |
|
Гц |
дел |
A/м |
В/дел |
дел |
Тл |
|||
|
|
|||||||
|
|
|
|
|
|
|
|
|
20 |
3 |
|
|
|
|
|
|
|
50 |
3 |
|
|
|
|
|
|
|
100 |
3 |
|
|
|
|
|
|
|
200 |
3 |
|
|
|
|
|
|
|
400 |
3 |
|
|
|
|
|
|
|
600 |
3 |
|
|
|
|
|
|
*Записать погрешности всех прямых измерений.
6. Выключить генератор и осциллограф.
12
