Цель работы:

1)определить температуру металлической проволоки при протекании через нее электрического тока;

2)измерить удлинение проволоки при нагревании;

3)определить показатель коэффициента термического расширения.

Вработе используются: регулируемый источник постоянного тока; два цифровых вольтметра постоянного тока;

теплоизолированная труба; металлическая проволока; микрометрический индикатор.

Практически все физические параметры изменяются при изменении температуры тела. В данной работе экспериментально определяется коэффициент термического расширения твердого тела (металлической проволоки).

Связь между температурой тела и изменением его объема

задается формулой





V V0 T

[1]

где

- коэффициент объемного расширения, Vo - объем при

начальной температуре,





T - изменение температуры.



виду:

Для линейного расширения тела формула [1] приводится к

L L0 T L0 T





[2]



3



где

- коэффициент линейного расширения, Lo

- начальная

длина тела, Lo = 1 м.





Из формулы [2] следует, что для определения коэффициента

необходимо знать начальную длину проволоки Lo, изменение

температуры T и соответствующее изменение длины L. Изменение

длины проволоки можно непосредственно измерить при помощи микрометрического индикатора, а температуру непосредственно измерить невозможно. Поэтому в данной работе определение температуры проволоки производится по изменению ее

3

vk.com/club152685050 | vk.com/id446425943

сопротивления при нагревании (термический коэффициент сопротивления предполагается известным).

Зависимость сопротивления металла от температуры имеет вид, аналогичный формуле [1]:

R R0 1 T

[3]

Поскольку нагрев проволоки производится протекающим через нее электрическим током, зная падение напряжения на сопротивлении и силу тока, можно вычислить сопротивление проволоки:

R

U

[4]

I





Силу тока определяем по падению напряжения на эталонном сопротивлении, термическим коэффициентом сопротивления которого можно пренебречь.

При выполнении работы необходимо учитывать, что зависимость [2] выполняется в ограниченном интервале температур. При значительном нагреве удлинение проволоки превышает рассчитанное по формуле [2], проявляется эффект, аналогичный пластической деформации при значительном растяжении. Поэтому при обработке экспериментальных данных необходимо

рассчитывать коэффициент по температурам, незначительно отличающимся от начальной.

Экспериментальная установка

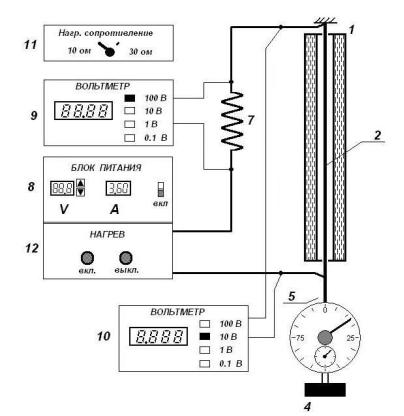

Схема установки показана на рисунке ниже:

Исследуемая проволока 2 длиной 1 м натянута внутри трубки 1, уменьшающей тепловые потери при нагревании. Верхний конец проволоки неподвижен, а нижний закреплен на поводке микрометрического индикатора 5, показывающего удлинение проволоки. Для поддержания проволоки в натянутом состоянии используется груз 4. Проволока через нагрузочное сопротивление 7 подключена к регулируемому блоку питания 8. Пульт 12 "НАГРЕВ" позволяет подключать/отключать ток в цепи, не выключая источник питания. Падения напряжений на проволоке и нагрузочном сопротивлении измеряются цифровыми вольтметрами 10 и 9. Величина нагрузочного сопротивления (10 ом или 30 ом) выбирается переключателем на пульте 11.

4

vk.com/club152685050 | vk.com/id446425943

Предел измерения цифрового вольтметра надо выбирать минимально возможный, чтобы результат измерений содержал максимальное количество значащих цифр.

Микрометрический индикатор содержит две шкалы: внешнюю (большую) и внутреннюю (маленькую). Внешняя шкала имеет цену деления 1 мкм, один оборот внешней шкалы (100 мкм) соответствует одному делению внутренней шкалы. Один оборот внутренней шкалы соответствует перемещению 1 мм.

5

vk.com/club152685050 | vk.com/id446425943

ЗАДАНИЕ

1.Запустите лабораторную работу.

2.Для материала проволоки определите термический коэффициент

сопротивления (из справочной таблицы).



материал

уд. сопр.

темп. коэфф. сопр.





Ом м 10-8

х10-3 град-1

1

вольфрам

5,5

4,6

2

сталь

9,8

6.0

3

алюминий

2,7

4,2

4

медь

1,7

4.3

3. Включить источник питания, нажать кнопку ВКЛ на пульте

"нагрев", величину нагрузочного сопротивления установить 30 Ом. Измерить падения напряжений при напряжении источника питания 1 В, 2 В. Рассчитать сопротивление проволоки, найти среднее значение. Расчет проводится по формулам:

- ток в цепи I U эт ,

Rэт

где Uэт - показания верхнего (на стенде) вольтметра







- сопротивление проволоки

R

U пр



U пр

R

,







пр







эт





I



U эт



где Uпр - показания нижнего (на стенде) вольтметра

При этом сила тока мала, нагревом проволоки можно пренебречь, и считать рассчитанное при этом сопротивление

проволоки за начальное R0 .

4. Установить величину нагрузочного сопротивления 10 ом. Меняя

напряжение источника питания с шагом 5 В измерить падения напряжений и удлинение проволоки. Напряжение менять до максимального, а затем произвести измерения при уменьшении напряжения в обратном порядке. При измерении удлинения, необходимо особое внимание обращать на перемещение стрелки на внутренней шкале, так как количество оборотов маленькой стрелки не фиксируется. Результаты измерений занести в таблицу. По результатам измерений рассчитать (аналогично п.2) ток через

6

vk.com/club152685050 | vk.com/id446425943

проволоку и сопротивление проволоки при разных температурах. Рассчитать температуру, соответствующую каждому значению сопротивления:



1

Rпр.T







T 20







1

,

С



















R0







5. Построить график зависимости удлинения проволоки от ее

температуры. Отметить на графике область линейного удлинения и область пластической деформации. Рассчитать коэффициент термического расширения по результатам, соответствующим области линейного удлинения. Сравнить со справочными данными.
